Генераторы сигналов произвольной формы 33509В, 33510В, 33511В, 33512В, 33519В, 33520В, 33521В, 33522В
| Номер в ГРСИ РФ: | 53565-13 |
|---|---|
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53565-13 |
| Действует | по 22.05.2018 |
| Наименование | Генераторы сигналов произвольной формы |
| Модель | 33509В, 33510В, 33511В, 33512В, 33519В, 33520В, 33521В, 33522В |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 34769da8-4786-af4a-5f9c-5e435843bef8 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Малайзия |
| Примечание | 25.08.2014 Изменения в названии организации |
| Информация о сертификате | |
| Срок действия сертификата | 22.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1295 п. 07 от 25.08.2014Приказ 515 п. 01 от 22.05.2013 |
Производитель / Заявитель
Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies", Малайзия
Малайзия
Поверка
| Методика поверки / информация о поверке | 8-851-002-13 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2263
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2252 (100%) |
| Неуспешных поверок (СИ непригодно) | 11 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53565-13: Описание типа
2014-53565-13.pdf
|
Скачать | 128.7 КБ | |
|
53565-13: Методика поверки
2022-mp53565-13.pdf
|
Скачать | 401.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Генераторы сигналов произвольной формы 33509В, 33510В, 33511В, 33512В, 33519В, 33520В, 33521В, 33522В (далее - генераторы) предназначены для формирования стабильных по частоте и амплитуде синусоидальных, прямоугольных, пилообразных, импульсных сигналов, сигналов произвольной формы, сигналов гауссова шума.
Описание
Конструктивно генератор выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.
Принцип действия генераторов основан на прямом цифровом синтезе.
Модели генераторов отличаются друг от друга диапазоном частот, числом каналов и функциональными возможностями. Генераторы отличаются от аналогичных моделей генераторов сигналов произвольной формы 33520А, 33521А, 33522А (рег. № 52150-12) улучшенными характеристиками по джиттеру и коэффициенту нелинейных искажений.

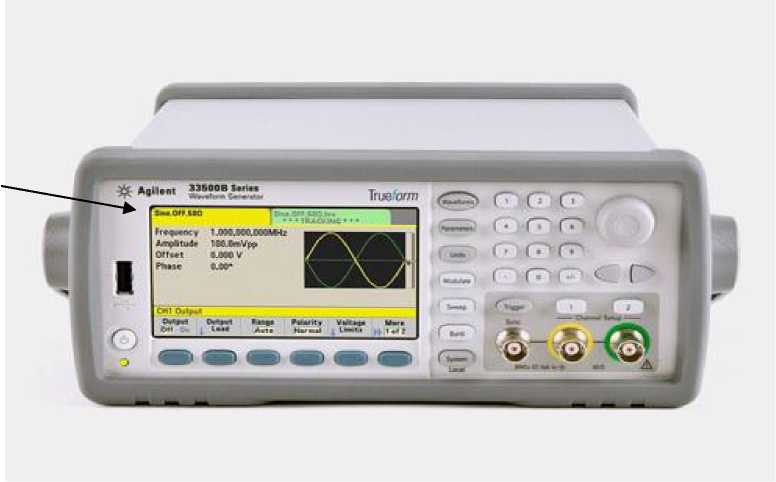

Внешний вид генераторов и схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2. При оформлении внешнего вида генераторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место нанесения знака утверждения типа
Рисунок 1
Места пломбировки от несанкционированного доступа
Рисунок 2
Программное обеспечение
Программное обеспечения (ПО) генераторов представляет собой специализированное ПО, которое служит для управления функциями генератора и визуального отображения параметров воспроизводимых сигналов.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
Agilent 33509В, 33510В, 33511В, 33512В, 33519В, 33520В, 33521В, 33522В Firmware |
Версия не ниже 2.03 |
60D797C26F6 08C4B86147D 003D2DFAD1 |
MD5 |
Метрологически значимая часть ПО генераторов и измеренные данные не требуют специальных средств от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики генераторов приведены в таблицах 2-5.
Таблица 2 - Частотные параметры
|
Наименование характеристики |
Значение характеристики моделей генераторов | |||
|
33509В, 33510В, |
33511В 33512В |
33519В, 33521В |
33520В, 33522В | |
|
Количество каналов |
1 |
2 |
1 |
2 |
|
Диапазон частот выходного сигнала |
от 1 мкГц до 20 МГц |
от 1 мкГц до 30 МГц | ||
|
Разрешающая способность по частоте |
1 мкГц | |||
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала при температуре окружающей среды - от 18 до 28 °С - от 0 до 55 °С - от 0 до 55 °С (опция OCX) |
± 1.10-6 при настройке ± 15 пГц ± 2.10-6 при настройке ± 15 пГц ± 0,1.10-6 при настройке ± 15 пГц | |||
Таблица 3 - Параметры выходного напряжения
|
Наименование характеристики |
Значение характеристики |
|
Диапазон установки амплитуды выходного сигнала, Upp: - на нагрузке 50 Ом - в режиме холостого хода |
от 1 мВ до 10 В от 2 мВ до 20 В |
|
Пределы допускаемой абсолютной погрешности установки амплитуды Upp сигнала синусоидальной формы на частоте 1 кГц1,2, В |
± (0,01 -Uoo + 0,001 мВ) |
|
Пределы установки постоянного смещения, исм: - на нагрузке 50 Ом - в режиме холостого хода |
± (5 В • Ucm - ^р) ± (10 B • U см - Urn,) |
|
Пределы допускаемой абсолютной погрешности установки напряжения постоянного смещения Ucm1,2, В |
±0,01.Ucm ± 0,0025.Upp ± 0,002) |
|
Примечания 1 - при температуре окружающей среды, выходящей за пределы (23 ± 5) °С к амплитуде выходного сигнала и напряжения смещения погрешность увеличивается на 0,1 на каждый градус Цельсия; 2 - включен режим автоматического выбора диапазонов | |
Таблица 4 - Параметры формы сигнала
|
Наименование характеристики |
Значение характеристики |
|
Синусоидальный сигнал | |
|
Частотный диапазон |
от 1 мкГц до 30 МГц |
|
Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц |
±0,1 дБ в диапазоне до 100 кГц ±0,15 дБ в диапазоне от 100 кГц до 5 МГц ±0,3 дБ в диапазоне от 5 до 20 МГц ±0,4 дБ в диапазоне от 20 до 30 МГц |
|
Прямоугольный и импульсный сигнал | |
|
Частотный диапазон |
от 1 мкГц до 30 МГц |
|
Диапазон установки коэффициента заполнения сигнала прямоугольной формы |
от 0,01 до 99,9 % |
|
Ширина импульса, нс |
16 |
|
Разрешающая способность, пс |
100 |
Окончание таблицы 4
|
Наименование характеристики |
Значение характеристики |
|
Пилообразный и треугольный сигнал | |
|
Частотный диапазон |
от 1 мкГц до 200 кГц |
|
Симметричность |
от 0 до 100 % с разрешением 0,1 % (0 % - отрицательный треугольный сигнал, 100 % - положительный треугольный сигнал, 50 % - пилообразный ) |
|
Псевдослучайная бина |
рная последовательность |
|
Частотный диапазон |
от 1 мбит/с до 50 Мбит/с |
|
Разрешающая способность |
1 мбит/с |
|
Произвольный сигнал | |
|
Длина записи |
от 8 выб до 1 Мвыб на канал (16 Мвыб с опцией МЕМ) |
|
Частота дискретизации |
от 1 мквыб/с до 250 Мвыб/с |
|
Разрешение по уровню |
16 бит |
|
Время нарастания и спада |
0,35/ полоса пропускания (минимально 10 нс) в режиме «Normal» или «Step» фильтр включен |
Таблица 5 - Условия эксплуатации и массогабаритные характеристики
|
Наименование характеристики |
Значение характеристики |
|
Нормальные условия эксплуатации: - температура окружающего воздуха - относительная влажность окружающего воздуха - атмосферное давление |
от 18 до 28 °С от 5 до 80 % от 84 до 106 кПа |
|
Габаритные размеры (ширина х высота х длина), мм (без креплений), не более |
213 x 83 x 273 |
|
Масса, кг, не более |
3,3 |
|
Напряжение сети переменного тока |
от 100 до 240 В при частоте от 47,5 до 66 Гц; от 100 до 120 В при частоте от 396 до 484 Гц |
|
Потребляемая мощность, В'А, не более |
45 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель генератора в виде наклейки.
Комплектность
В комплект поставки входят:
- генератор сигналов произвольной формы 33509В (или 33510В, или 33511В, или 33512В, или 33519В, или 33520В, или 33521В, или 33522В - 1 шт.;
- кабель питания - 1 шт.;
- измерительные кабели и приспособления - 1 комплект (по заказу);
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.;
- паспорт - 1 шт.
Поверка
осуществляется по документу 8-851-002 13 МП «Инструкция. Генераторы сигналов произвольной формы 33509В, 33510В, 33511B, 33512В, 33519В, 33520В, 33521В, 33522В. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в марте 2013 г.
Основные средства поверки:
- цифровой мультиметр Agilent 3458А (рег. № 25900-03): диапазон измерений напряжения постоянного тока от 0 до 10 В, пределы допускаемой относительной погрешности измерений ± 0,3 %; диапазон измерений действующего значения напряжения
переменного тока от 0 до 10 В, частотный диапазон от 1 Гц до 10 МГц, пределы допускаемой относительной погрешности ± 0,02 %);
- частотомер Agilent 53132А (рег. № 26211-03): диапазон измеряемых частот ВЧ сигналов от 0 до 255 МГц, пределы допускаемой относительной погрешности измерений ± 4.10-9;
- измеритель мощности Agilent Е4419В с измерительным преобразователем 8482А (рег. № 38915-08): частотный диапазон от 100 кГц до 4,2 ГГц; диапазон измерений средней мощности от 0 до 44 дБм; пределы допускаемой относительной погрешности измерений мощности ± (4-6) %.
Сведения о методах измерений
Генераторы сигналов произвольной формы 33250А, 33521A, 33522A. Руководство по эксплуатации.
Нормативные документы
Техническая документация изготовителя.
Рекомендации к применению
