Системы измерений передачи данных СИПД EPC

Назначение

Системы измерений передачи данных СИПД EPC, далее - СИПД, предназначены для измерений количества (объема) информации при передаче данных, с целью получения исходных данных для расчета их стоимости.

Описание

СИПД является виртуальной (функциональной) системой комплекса оборудования с измерительными функциями EPC, реализованного на платформах: SGSN-MME, версия ПО 13, EPG, версия ПО 2012, сетей подвижной радиотелефонной связи стандартов: GSM900/1800, UMTS, LTE, производства Ericsson AB, Швеция.

СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рис. 1).

На рис. 2 изображено место блокировки кассетного модуля, исключающего возможность бесконтрольной выемки кассет. Доступ к процессору исключен конструкцией и с помощью однократно наклеиваемой этикетки с фирменным знаком.

Общий вид оборудования и схема блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

Рисунок 1 общий вид оборудования

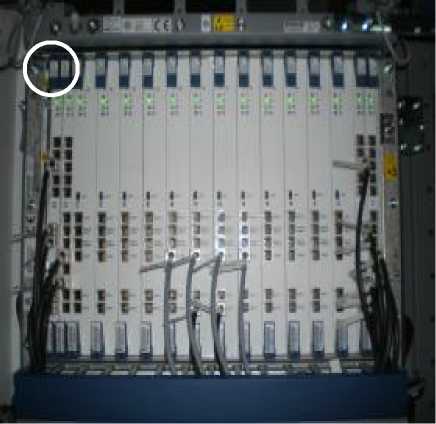

Рисунок 2- место блокировки кассет (выделено)

Программное обеспечение

Программное обеспечение (ПО) встроенное, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1.

Таблица 1

По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится к группе «С», в соответствии с МИ 3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

■ данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

■ реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

■ интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

■ выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

■ пределы допускаемой абсолютной погрешности измерения количества (объема) информации ± 1 байт;

■ вероятность неправильного представления исходных данных для тарификации, не более 0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.

Комплектность

■ Методика поверки на СИПД;

■ СИПД, в составе комплекса оборудования.

Поверка

осуществляется по документу 5295-006-294220846-2013 МП «Система измерений передачи данных СИПД EPC Методика поверки», утвержденному ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в апреле 2013 г.

Основное средство поверки:

■ формирователь IP-соединений Амулет-М: 10 байт - 10 Мбайт, ± 1 байт.

Сведения о методах измерений

Руководство по эксплуатации комплекса оборудования EPC.

Нормативные документы

Техническая и эксплуатационная документация Ericsson AB

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
