Трансформаторы тока AGU
| Номер в ГРСИ РФ: | 53607-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "KONCAR - Instrument transformers Inc.", Хорватия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53607-13 |
| Действует | по 27.04.2028 |
| Наименование | Трансформаторы тока |
| Модель | AGU |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e9f72f34-dff9-58ee-a5cc-19a2765c3b44 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | Хорватия |
| Информация о сертификате | |
| Срок действия сертификата | 29.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 531 п. 30 от 29.05.2013 |
Производитель / Заявитель
Фирма KONČAR -INSTRUMENT TRANSFORMERS Inc., Хорватия
Хорватия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 101 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
53607-13: Описание типа
2018-53607-13.pdf
|
Скачать | 101.3 КБ | |
|
53607-13: Методика поверки
2023-mp53607-13.pdf
|
Скачать | 81.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока AGU предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты в сетях от 20 до 750 кВ.
Описание

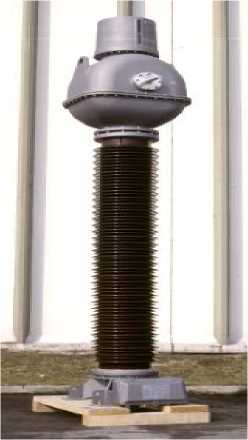

Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Трансформаторы тока AGU являются масштабными преобразователями. Первичные обмотки выполнены в виде медной или алюминиевой шины и могут быть одновитковыми и многовитковыми. Первичные обмотки проходят через тороидальные сердечники со вторичными обмотками, расположенными в верхней части внутри корпуса из алюминиевого сплава установленном на фарфоровом или композитном изоляторе, заполненном маслом. Трансформатор может иметь до восьми вторичных обмоток -измерительных и/или защитных, на различные нагрузки и классы точности. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора. Клеммная коробка закрыта крышкой, которая пломбируется для предотвращения несанкционированного доступа. Выпускаются модификации трансформаторов: AGU-38, AGU-123, AGU-245, AGU-362, AGU-525, AGU-765, предназначенные для работы в электрических сетях 20, 35, 110, 150, 220, 330, 500 и 750 кВ, соответственно.
Технические характеристики
|
Характеристики |
AGU-38 |
AGU-123 |
AGU-245 |
AGU-362 |
AGU-525 |
AGU-765 |
|
Наибольшие рабочие напряжения, кВ |
24; 40,5 |
126 |
170;252 |
363 |
525 |
787 |
|
Номинальные первичные токи, А |
30-6000 | |||||
|
Номинальные вторичные токи, А |
1 или 5 | |||||
|
Для измерительных обмоток: | ||||||
|
Классы точности |
0,2s; 0,2; 0,5s; 0,5; 1,0: 3,0 | |||||
|
Коэффициенты безопасности |
5; 10; 15; 20; 30 | |||||
|
Номинальные нагрузки, В^ А |
От 2 до 100 | |||||
|
Для защитных обмоток | ||||||
|
Классы точности |
5Р,10P | |||||
|
Предельная кратность |
От 5 до 100 | |||||
|
Номинальные нагрузки, В^А |
От 10 до 200 | |||||
|
Номинальная частота, Гц |
50 или 60 | |||||
|
Масса не более, кг |
от 70 до 4500 | |||||
|
Габаритные размеры, мм |
От 400х650х1100х. до1000x1300x8200 | |||||
Климатическое исполнение У1 (-45...+45), УХЛ1 (-60...+45) по ГОСТ 15150-69.
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора гравировкой и на паспорт - типографским способом.
Комплектность
Трансформатор тока AGU - 1 шт.
Руководство по эксплуатации - 1экз.
Паспорт - 1 экз.
Поверка
Осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %), - Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока AGU» фирмы KONCAR - INSTRUMENT TRANSFORMERS Inc., Хорватия..
Нормативные документы
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Рекомендации к применению
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
