Трансформаторы комбинированные VAU
| Номер в ГРСИ РФ: | 53609-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "KONCAR - Instrument transformers Inc.", Хорватия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53609-13 |
| Действует | по 27.04.2028 |
| Наименование | Трансформаторы комбинированные |
| Модель | VAU |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 61dc4c97-9e8b-d468-543c-62e51810139b |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2013 |
| Страна-производитель | Хорватия |
| Информация о сертификате | |
| Срок действия сертификата | 29.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 531 п. 32 от 29.05.2013 |
Производитель / Заявитель
Фирма KONČAR -INSTRUMENT TRANSFORMERS Inc., Хорватия
Хорватия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 и ГОСТ 8.216-2011 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 77 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53609-13: Описание типа
2018-53609-13.pdf
|
Скачать | 103.8 КБ | |
|
53609-13: Методика поверки
2023-mp53609-13.pdf
|
Скачать | 82.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы комбинированные VAU предназначены для передачи сигналов измерительной информации приборам измерения, защиты, сигнализации и управления в установках переменного тока, применяются в электросетях 110, 150, 220 и 330 кВ.
Описание

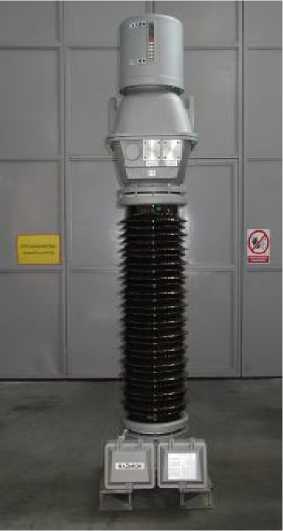

Трансформаторы комбинированные VAU представляют собой совмещенные в одной конструкции трансформатор тока и трансформатор напряжения электромагнитного типа, Принцип действия трансформатора напряжения основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток. Трансформатор тока состоит из одного или нескольких сердечников со своими вторичными обмотками. Активные части трансформатора тока размещены наверху, а трансформатора напряжений в средней части изолятора, герметично заполненным маслом. Изоляция обмоток бумажно-масляная. Число вторичных обмоток у трансформатора тока до восьми, у трансформатора напряжений - до четырех. Изолятор из фарфора или композитного материала имеет различную высоту в зависимости от значения наибольшего рабочего напряжения. Выпускаются
модификации: VAU-123, VAU-245 и VAU-362,
предназначенные для работы в электрических сетях 110, 150, 220, 330 кВ, соответственно. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на корпусе у основания трансформатора. Различные комбинации коммутации внешних и внутренних шин дают возможность менять коэффициент трансформации.
Выводы вторичных обмоток в клеммной коробке закрыты крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Технические характеристики
|
Характеристики |
VAU 123 |
VAU 245 |
VAU 362 |
|
Наибольшие рабочие напряжения, кВ |
126 |
170; 252 |
363 |
|
Для трансформатора напряжения: | |||
|
Номинальные первичные напряжения, кВ |
110/^3 |
150/Д 220.\3 |
330.\3 |
|
Номинальные вторичные напряжения, В |
100/Д 100, 100/3 |
100/V3, 100, 100/3 |
100/Д 100, 100/3 |
|
Классы точности/ нагрузки, В^А - измерительные обмотки - дополнительные обмотки |
0,2/(10 - 300); 0,5/(10 - 400); 1/10-500, 3/10-600 3Р/(10 - 1200); 6Р/(10 - 1200) | ||
|
Предельные мощности, В^А |
до 2000 | ||
|
Для трансформатора тока: | |||
|
Номинальные первичные токи, А |
30 - 6000 | ||
|
Номинальные вторичные токи, А |
1 и/или 5 | ||
|
Обмотки для измерений | |||
|
Классы точности |
0,2s; 0,2; 0,5s; 0,5; 1,0; 3,0 | ||
|
Коэффициенты безопасности |
от 5 до 30 | ||
|
Номинальные нагрузки, В^ А |
от 2 до 100 | ||
|
Обмотки для защиты | |||
|
Классы точности |
5Р, 10P | ||
|
Предельная кратность |
от 5 до 100 | ||
|
Номинальные нагрузки, В^А |
от 10 до 200 | ||
|
Номинальная частота, Гц |
50 или 60 | ||
|
Масса не более, кг |
от 550 до 2100 | ||
|
Габаритные размеры, мм |
3250x1250x700 |
4400x1480x800 |
5500x1450x1000 |
Климатическое исполнение У1 (-45...+45), УХЛ1 (-60...+45) по ГОСТ 15150-69.
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора гравировкой и на паспорт - типографским способом.
Комплектность
Трансформатор комбинированный VAU - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Поверка
Осуществляется по ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения.
Методика поверки" и по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки".
Основные средства поверки трансформаторов напряжения:
- Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 110/V3; 220/Д класс точности 0,01), NUES (номинальное первичное напряжение 330/Д 500/Д 750/^3, класс точности 0,05).
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Основные средства поверки трансформаторов тока:
- Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от
1 до 5000 А, относительная погрешность ± 0,05 %),
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы комбинированные VAU» фирмы KONCAR - INSTRUMENT TRANSFORMERS Inc., Хорватия..
Нормативные документы
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Рекомендации к применению
- осуществление торговли и товарообменных операций;
- выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
