Трансформаторы тока ТФМ-110-II, ТФМ-110-II-1
| Номер в ГРСИ РФ: | 53622-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Производственный комплекс ХК Электрозавод", г.Москва |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53622-13 |
| Действует | по 27.04.2024 |
| Наименование | Трансформаторы тока |
| Модель | ТФМ-110-II, ТФМ-110-II-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3491d862-5251-3386-3252-2da93bd3eb1c |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 29.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 530 п. 08 от 29.05.2013 |
Производитель / Заявитель
ОАО "Производственный комплекс ХК Электрозавод", РОССИЯ, г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 132 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53622-13: Описание типа
2018-53622-13.pdf
|
Скачать | 89.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ТФМ-110-II, ТФМ-110-II-l предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, применяются в высоковольтных установках переменного тока промышленной частоты 50 или 60 Гц.
Описание
Трансформаторы тока ТФМ-110-II, ТФМ-110-П-1 (далее - трансформаторы) предназначены для наружной установки. Путем переключения соединений на первичной обмотке можно менять номинальные токи. Первичная обмотка охватывает все вторичные обмотки, намотанные на витые магнитопроводы. Внешняя изоляция трансформаторов -фарфоровая покрышка, заполненная трансформаторным маслом. Конструкция трансформатора может быть герметичной. В этом случае для компенсации температурного расширения масла используется компенсатор давления.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.
Модификация трансформаторов тока ТФМ-110-II отличается от ТФМ-110-П-1 количеством вторичных обмоток. Трансформаторы тока ТФМ-110-II изготавливаются с количеством вторичных обмоток - до четырех включительно, а ТФМ-110-П-1 - с пятью и выше.
Общий вид трансформаторов показан на рисунке 1.

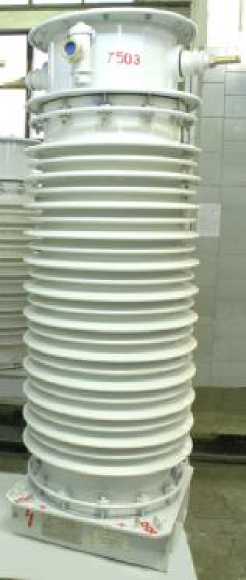

Рисунок 1 - Фотография общего вида трансформаторов тока ТФМ-110-II, ТФМ-110-П-1
Технические характеристики
Основные метрологические характеристики трансформаторов тока ТФМ-110-II, ТФМ-110-II-1 указаны в таблице 1.
Таблица 1
|
Наименование параметра |
Значение |
|
1 |
2 |
|
Номинальный первичный ток, А |
50, 75, 100, 150, 200, 300, 400, 500, 600; 750; 800; 1000; 1200; 1500; 2000; 3000 |
|
Номинальный вторичный ток, А |
1 или 5 |
|
Номинальное рабочее напряжение, кВ |
110 |
|
Номинальный класс точности вторичных обмоток: - для измерения - для защиты |
0,2S; 0,2; 0,5S; 0,5 5Р; 10Р |
|
Номинальная мощность вторичных обмоток для измерения и защиты, ВА: |
от 10 до 40 |
|
Номинальная частота, Гц |
50 или 60* |
|
Предельная кратность вторичной обмотки для защиты, не менее |
20 |
|
Номинальный коэффициент безопасности приборов обмоток для измерения, не более |
10 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У1, Т1, ХЛ1 |
|
Средний срок службы, лет |
30 |
|
Длина, мм |
1110 |
|
Ширина, мм |
697 |
|
Высота, мм |
от 1750 до 2245 |
|
Масса, кг, |
от 660 до 795 |
|
Примечание * - для приборов, изготавливаемых на экспорт. | |
Знак утверждения типа
Знак утверждения типа наносится на трансформатор методом гравирования и на паспорт типографским способом.
Комплектность
В комплект поставки входят:
|
- трансформатор тока |
1 шт. |
|
- паспорт |
1 экз. |
|
- руководство по эксплуатации |
1 экз. |
|
- габаритный чертеж |
1 экз. |
Поверка
трансформаторов осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основных средств, применяемых при поверке, указан в таблице 2.
Таблица 2
|
Тип прибора |
Основные метрологические характеристики |
|
1 |
2 |
|
Трансформатор тока измерительный лабораторный |
Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05. |
|
Прибор сравнения |
Предел измерения токовой погрешности, %: 19,99; Пределы допускаемой абсолютной погрешности измерения токовой погрешности (погрешности напряжения) поверяемого трансформатора, %: ± (0,1 + 0,05-A); Предел измерения угловой погрешности поверяемого трансформатора, угловых мин: ± 199,9; Пределы допускаемой абсолютной погрешности измерения угловой погрешности (погрешности напряжения) поверяемого трансформатора, угловых мин: ± (0,1 + 0,03-A). |
|
Нагрузочное устройство |
Номинальные величины нагрузки, В^А: от 1,75 до 50 |
|
Примечание 1. А - значение измеряемой погрешности. | |
Сведения о методах измерений
Методы измерений с помощью трансформаторов указаны в документе «Трансформаторы тока ТФМ-110. Руководство по эксплуатации ИАЯК.671214.028 РЭ».
Нормативные документы
1. ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
3. ТУ 16-96 ИАЯК.671214.028 ТУ «Трансформатор тока серии ТФМ. Технические условия».
Рекомендации к применению
- осуществление торговли и товарообменных операций.
