Трансформаторы тока встроенные ТВИМ-1
| Номер в ГРСИ РФ: | 53623-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Производственный комплекс ХК Электрозавод", г.Москва |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53623-13 |
| Действует | по 23.04.2024 |
| Наименование | Трансформаторы тока встроенные |
| Модель | ТВИМ-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8b2df294-2fce-b56d-3666-0dcb516f3b0f |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 29.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 530 п. 10 от 29.05.2013 |
Производитель / Заявитель
ОАО "Производственный комплекс ХК Электрозавод", г. Москва
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 386 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53623-13: Описание типа
2022-53623-13.pdf
|
Скачать | 1.7 MБ | |
|
53623-13: Методика поверки
2022-mp53623-13.pdf
|
Скачать | 61.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока встроенные ТВИМ-1 предназначены для питания приборов АСКУЭ, измерительных приборов, приборов для релейной защиты в электрических сетях переменного тока частоты 50 Гц. Используются как встроенные измерительные или защитные трансформаторы тока на вводах силовых трансформаторов и реакторов.
Описание
Трансформаторы тока встроенные ТВИМ-1 (далее - трансформаторы) состоят из тороидального магнитопровода, выполненного из трансформаторной стали или из сплавов с высокой магнитной проницаемостью. Магнитопровод изолирован. Поверх изоляции на магнитопровод уложены витки из медного провода по всей длине окружности в один или несколько слоев. На магнитопровод устанавливаются опорные накладки из изоляционного материала с целью исключения механических воздействий на медный провод. Трансформаторы имеют одну вторичную обмотку с ответвлениями, концы которой выводятся гибким проводом для подключения к выходным клеммам, расположенных на адаптерах вводов силовых трансформаторов и реакторов. По конструктивному исполнению трансформаторы разделены на пять групп в зависимости от габаритных размеров.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на маркировочной табличке в виде цифрового обозначения.

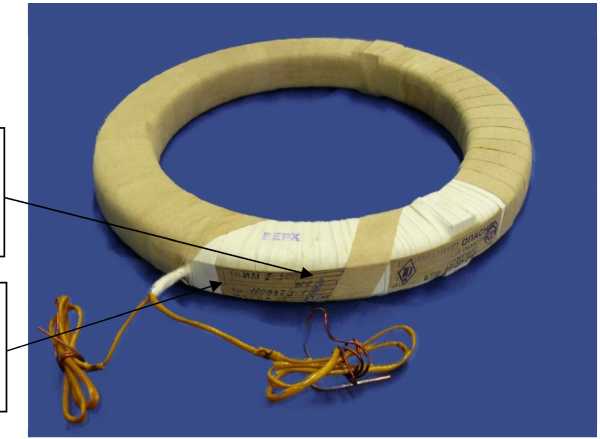

Общий вид трансформаторов тока встроенных ТВИМ-1 показан на рисунке 1.
Место нанесения заводского номера
Место нанесения знака утверждения
Рисунок 1 - Общий вид средства измерений
Пломбирование трансформаторов не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности трансформаторов тока для измерения по ГОСТ 7746-2015 и ГОСТ Р МЭК 61869-2-2015 |
0,2S; 0,2; 0,5S; 0,5 |
|
Класс точности трансформаторов тока для защиты - по ГОСТ 7746-2015 - по ГОСТ Р МЭК 61869-2-2015 |
5P;10P 10PR |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos92 = 0,8 трансформаторов тока для измерения, В^А |
5; 10; 15; 20; 25; 30; 50 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos92 = 0,8 трансформаторов тока для защиты, В^А |
от 5 до 100 |
|
Номинальный первичный ток трансформаторов тока для измерения, А |
100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000; 6000 |
|
Номинальный первичный ток трансформаторов тока для защиты, А |
от 50 до 12000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальное напряжение трансформатора, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота, Г ц |
50 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, не более |
10 |
|
Номинальная предельная кратность вторичных обмоток для защиты |
от 2 до 100 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг |
от 2 до 250 |
|
Г абаритные размеры, мм - внутренний диаметр - внешний диаметр - высота |
от 130 до 950 от 180 до 1000 от 30 до 250 |
|
Климатическое исполнение по ГОСТ 15150-69 |
О4 |
Знак утверждения типа
на маркировочной табличке трансформатора методом трафаретной печати и титульный лист паспорта и руководства по эксплуатации трансформатора тока типографским способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТВИМ-1 |
1 шт. |
|
Паспорт |
БТЛИ.671224.006 ПС |
1 экз. |
|
Руководство по эксплуатации |
БТЛИ.670112.130 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Установка и подготовка к работе» руководства по эксплуатации трансформатора тока.
Нормативные документы
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;
ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока;
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
БТЛИ.671224.006 ТУ Трансформаторы тока серии ТВИМ-1. Технические условия.
