Сигнализаторы довзрывоопасных концентраций суммы горючих газов и паров в воздухе СТХ-3У4

Назначение

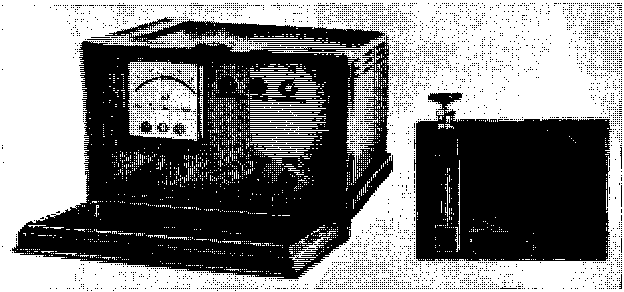

Сигнализаторы СТХ-ЗУ4 (см. рисунок) предназначены для автоматического контроля суммы горючих газов и паров в воздухе производственных помещений.

Приборы соответствуют требованиям ГОСТ 15150—69, ГОСТ 13216—74, ГОСТ 17167—71, ГОСТ 11882—73, ГОСТ 8.001—71 и ГОСТ 13168—69.

Сигнализаторы работают при температуре окружающего воздуха от 1 до 50°С и относительной влажности до 95% при температуре 35°С, атмосферном давлении от 84 до 107 кПа.

Описание

Сигнализатор СТХ-ЗУ4 состоит из блока питания и сигнализации, датчика У4 с естественной подачей анализируемой смеси или датчика с принудительной подачей анализи-

№ 5363—76 Стр. 2

руемой смеси, соединенных между собой кабелем длиной не более 300 м.

Блок питания и сигнализации состоит из корпуса и шасси.

На передней панели размещены органы управления и сигнализации. На задней панели расположены три разъема для подключения питания внешней сигнализации и датчика. Монтаж блока выполнен на двух платах, закрепленных на шасси.

Датчик—с естественной подачей анализируемой смеси представляет собой разъем, на контактах которого установлены чувствительные элементы, закрытые взрывозащитным металлокерамическим колпачком.

Датчик с принудительной подачей анализируемой смеси 'представляет собой пластмассовый корпус, выполненный из двух оснований. В корпусе установлены воздушный эжектор, пневматический переключатель каналов, ротаметр и датчик. С лицевой стороны корпус закрыт металлической крышкой, имеющей отверстия для крепления датчика при монтаже

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Сигнализатор контролирует сумму горючих газов или паров 85 различных веществ, перечисленных в технической документации, в диапазоне 5—50% нижнего предела воспламеняемости.

Предел допускаемой основной погрешности не более ±50%.

Время срабатывания сигнализатора, с:

для газовоздушных смесей — 20;

для паровоздушных смесей — 30.

Питание от сети переменного тока напряжением 220 В • А, частотой 50 Гц.

Потребляемая мощность 36 В • А.

Габаритные размеры, мм:

блока питания 185X270X317;

датчика с естественной подачей 47X120X75;

датчика с принудительной подачей 152X185X163.

Масса комплекта без кабеля 9,4 кг.

Комплектность

В комплект поставки входят:

1) блок питания и сигнализации;

2) датчик с естественной подачей или датчик с принудительной подачей;

3) блоки чувствительных элементов — 3 шт.;

Стр. 3 № 5363—76

4) предохранители — 3 шт.;

5) лампы сигнальные — 3 шт.;

6) кабель;

7) камера газовоздушных смесей;

8) комплект упаковки;

9) комплект эксплуатационной документации.

Поверка

Сигнализаторы поверяют путем определения основной погрешности срабатывания сигнализатора на паровоздушной смеси пентана или этилового спирта в соответствии с «Методическими указаниями но поверке сигнализатора СТХ-ЗУ4», входящими в комплект поставки.

Испытания проводил Украинский республиканский центр метрологии и стандартизации. Результаты испытаний рассматривал Тбилисский филиал ВИ И ИМ.
