Весы неавтоматического действия МП

Назначение

Весы неавтоматического действия МП (далее — весы) предназначены для определения массы различных грузов.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей индикатора.

Конструктивно весы состоят из грузоприемного устройства и электронного весоизмерительного устройства.

Грузоприемное устройство весов (далее — ГПУ) представляет собой металлическую конструкцию с платформой для принятия нагрузки. Платформа опирается на один или несколько (не более 8) аналоговых весоизмерительных тензорезисторных датчиков (далее — датчиков).

В весах используются следующие датчики:

- датчики весоизмерительные тензорезисторные Bend Beam, модификаций L6D, L6E, L6E3;

- датчики весоизмерительные тензорезисторные HSX, UD, AMI, IL, модификаций HSX, UD, AMI, IL (регистрационный № 39776-08);

- датчики весоизмерительные тензорезисторные QS, S, LS, D,  PST,  USB,

модификаций S, LS, D, PST, USB (регистрационный № 39774-08);

- датчики весоизмерительные тензорезисторные Bend Beam, модификаций L6D, L6E, L6E3 (регистрационный № 55198-19);

- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификаций SB, SQ, HSX, IL, U, AM, XSB (регистрационный № 77382-20);

Сигнальные кабели датчиков напрямую подключены к электронному весоизмерительному устройству, прибору весоизмерительному МИ, изготавливаемому ООО «МИДЛиК», Московская область г. Лобня, (индикатор по Т.2.2.2 ГОСТ OIML R 76-1—2011), которое представляет результаты взвешивания и имеет клавиши управления весами.

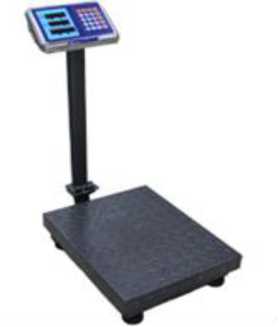

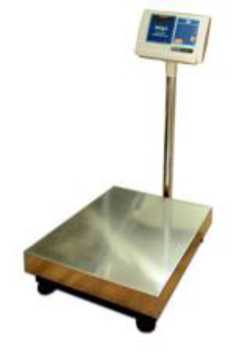

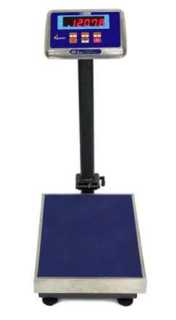

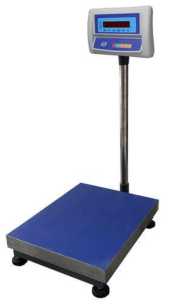

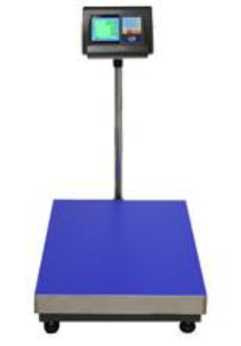

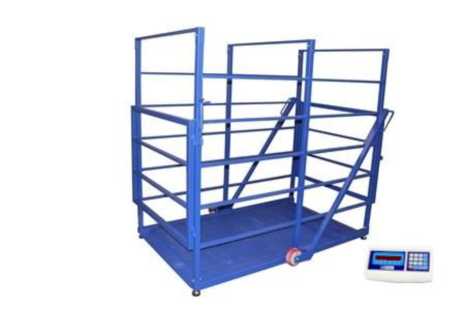

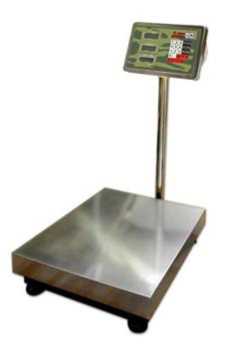

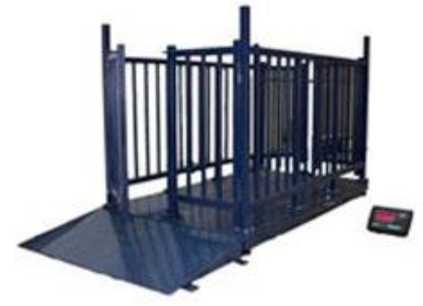

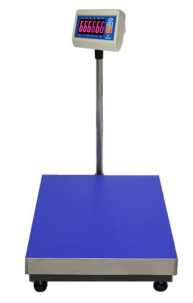

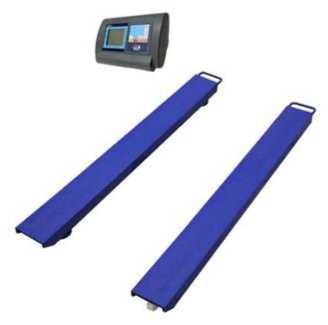

Примеры общего вида весов представлены на рисунках 1 - 2.

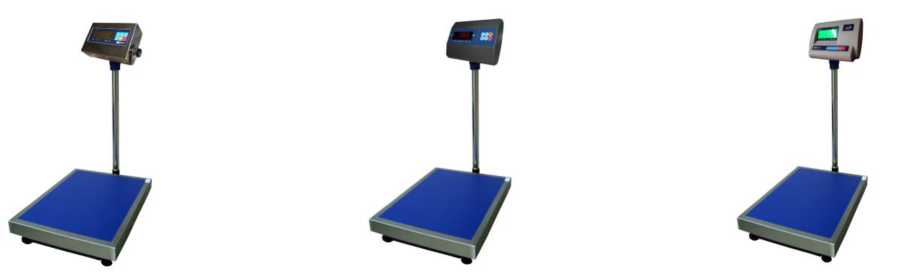

МП 60 ВДА Ф-2 (20; 400x500) МП 150 ВЖА Ф-2 (20/50; 400x500) МП 60 ВЖА Ф-2 (20; 400x500)

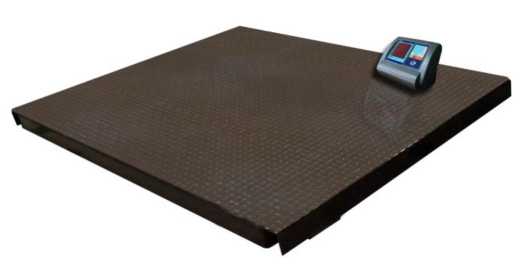

МП 2000 МЕДА Ф-1 (1000; 1500x1500)

МП 600 ВЕДА Ф-1(200; 1200x800)

МП 600 ВЕДА Ф-1 (200; 1200x120)

МП 300 МЖА Ф-1 (50/100; 450x600)

МП 60 МДА Ф-3 (20; 400x500)

МП 60 МДА Ф-2 (20; 400x500)

МП 150 МЖА Ф-3 (20/50; 400x500)

МП 300 ВДА Ф-3 (50/100; 450х600)

МП 60 ВДА Ф-3 (10/20; 300х400)

МП 150 ВДА Ф-3

(50; 400х500)

МП 300 ВДА Ф-2 (50/100; 400х500)

МП 1000 ВЕДА Ф-1 (200/500; 2000x1200)

150 ВДА Ф-2 (50; 400х500)

МП 600 ВЕДА Ф-1 (100/200; 2000х1000)

МП 60 ВДА Ф-2 (20;400х500)

МП 300 ВДА Ф-3 (50/100; 400х400)

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

- устройство слежения за нулем (T.2.7.3);

- устройство выборки массы тары (T.2.7.4.1);

- полуавтоматическое устройство установки нуля (T.2.7.2.2);

- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1).

Модификации весов, в зависимости от исполнения, могут отличаться метрологическими и техническими характеристиками (в соответствии с таблицами 2 - 4), и/или цветом корпуса, набором и расположением функциональных клавиш клавиатуры индикатора.

В многоинтервальных весах используются только датчики L6D, L6E, L6E3, SB-S, SQB-SS с относительным значением невозврата выходного сигнала при возврате к минимальной нагрузке Z =6000 или Z = 7500 согласно ГОСТ 8.631-2013.

Модификации весов имеют обозначения вида:

МП 60 ВЕЖАЧ Ф-1 (2/5; 1000x1000; нерж)

Значение максимальной нагрузки, кг:--------------------1

60; 150; 300; 600; 1000; 2000; 3000; 5000; 10000;

15000; 20000; 25000.

Назначение:

В — простого взвешивания;

М — торговые.

Количество датчиков:

Индекс отсутствует — один датчик

Е— несколько датчиков;

Тип дисплея:

Ж— жидкокристаллический дисплей;

Д — светодиодный дисплей.

Тип питания:

Индекс отсутствует — питание от сети, нет встроенной батареи;

А — питание от сети, наличие встроенной батареи.

Наличие дополнительных устройств:

Индекс отсутствует — нет дополнительных устройств;

Ч — исполнение с печатающим устройством;

Р — наличие устройства беспроводной передачи данных

Тип датчика:

Ф-1 — датчик QS, S, SB, SQ, LS, D, PST, USB;

Ф-2 — датчик НХ, HSX, UD, U, AMI, AM, IL, XSB;

Ф-3 — датчик Bend Beam, мод. L6D, L6E, L6E3;

Поверочное деление, г:

- для однодиапазонных весов: 20; 50; 100; 200; 500; 1000; 2000; 5000; 10000.

- для многоинтервальных весов 10/20;20/50;50/100;100/200;200/500;500/1000;

1000/2000; 2000/5000; 5000/10000.

Длина грузоприемной платформы, мм

(например: 300; 400; 450; 500; 600; 800; 1000; 1200; 1500; 2000; 2500; 3000; 3500; 5000;

6000; 7000; 8000; 9000);

Ширина грузоприемной платформы, мм

(например: 80; 300; 400; 500; 600; 800; 1000; 1200; 1500; 2000; 2500; 3000; 5000; 3500; 6000);

Материал платформы

Индекс отсутствует — сталь нерж — нержавеющая сталь

Маркировочная табличка закреплена на весах, разрушается при попытке демонтажа, содержит следующие основные данные:

- торговая марка изготовителя или его полное наименование;

- обозначение модификации;

- знак утверждения типа;

- поверочный интервал, e;

- действительная цена деления шкалы;

- заводской (серийный) номер весов;

- класс точности;

- максимальный нагрузка Мах;

- минимальный нагрузка Min.

Заводской(серийный) номер наносится типографским способом на маркировочную табличку в виде буквенно-цифрового обозначения, состоящего из арабских цифр и/или букв латинского алфавита.

Пример маркировочной таблички представлен на рисунке 3.

ООО “МИДЛиК” @

МП 150 ВЖА Ф-3(20/50; 300x300)

ТУ 4274-013-56692889-2012

Мах 607150 кг Min 400 г e = d 20/50 г

Произведено в России

№ 844263

Рисунок 3 - Пример маркировочной таблички

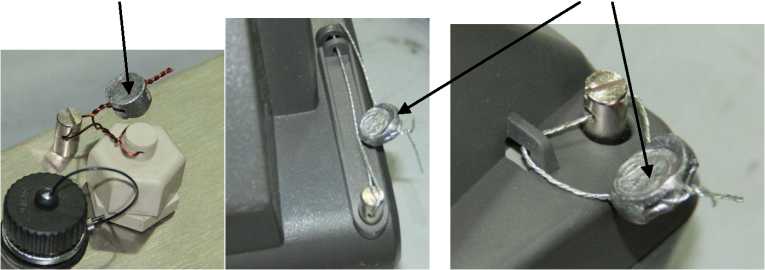

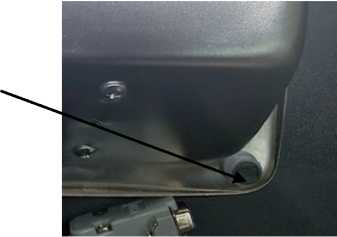

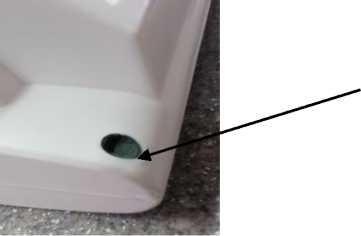

Знак поверки в виде наклейки наносится на лицевую панель индикатора и/или в виде оттиска поверительного клейма на пломбу на закрепительных винтах прибора в соответствии с рисунком 4.

Примеры схем пломбировки от несанкционированного доступа приведена на рисунке 4.

1                                                                        1

Рисунок 4 — Схема пломбировки весов от несанкционированного доступа (примеры) (свинцовая (1) или мастичная (2) пломба)

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1—2011 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО приведены в таблице 1. Идентификационные данные ПО отображаются на дисплее индикатора при включении весов.

Таблица 1 — Идентификационные данные ПО

Технические характеристики

Таблица 2 — Однодиапазонные весы

Таблица 3 — Многоинтервальные весы

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 — Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5.2 «Использование изделия» документа «Весы неавтоматического действия МП. Руководство по эксплуатации».

Нормативные документы

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания».

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной

поверочной схемы для средств измерений массы».

ТУ 4274-013-56692889-2012 «Весы неавтоматического действия МП. Технические условия».
