Установка вакуумметрическая эталонная 2-го разряда ВАТТ УВЭ-3
| Номер в ГРСИ РФ: | 53639-13 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИМ им.Д.И.Менделеева", г.С.-Петербург |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 53639-13 | ||||||
| Наименование | Установка вакуумметрическая эталонная 2-го разряда | ||||||
| Модель | ВАТТ УВЭ-3 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 5fab4323-ca94-181f-6d14-5d18131447f4 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2013 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 539 п. 04 от 30.05.2013 |
Производитель / Заявитель
ФГУП "ВНИИМ им.Д.И.Менделеева", РОССИЯ, г.С.-Петербург
Россия
Поверка
| Методика поверки / информация о поверке | МП 231-0021-2013 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53639-13: Описание типа
2013-53639-13.pdf
|
Скачать | 83.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установка вакуумметрическая эталонная 2-го разряда ВАТТ УВЭ-3 (далее по тексту установка) предназначена для воспроизведения и точных измерений абсолютного давления негорючих газов.
Описание
Установка представляет собой вакуумную откачную систему с измерительной камерой, на которой установлены два эталонных вакуумметра - ионизационный AIGX и деформационно-термопарный ВДТО-3.
Принцип действия установки основан на непосредственном измерении эталонными вакуумметрами абсолютного давления, создаваемого форвакуумным и турбомолекулярным насосами в измерительной камере установки. Регулирование давления в камере осуществляется при помощи вакуумных клапанов и натекателя.
Конструктивно установка выполнена в общем металлическом передвижном корпусе. На передней панели корпуса расположены органы управления установкой, а также лицевые панели электронного блока вакуумметра ВДТО-3 и контроллера TIC, который предназначен для управления турбомолекулярным насосом и отображения значений давления, измеряемого ионизационным вакуумметром AIGX. К измерительной камере установки кроме эталонных вакуумметров подключен вакуумметр APG, предназначенный для индикации давления в форвакуумной линии турбомолекулярного насоса. Установка применяется для поверки и калибровки рабочих средств измерений низких абсолютных давлений (вакуумметров). Измерительные преобразователи поверяемых (калибруемых) СИ подключают к соответствующим клапанам измерительной камеры установки. Поверка (калибровка) вакуумметров осуществляется методом непосредственного сличения их показаний с показаниями эталонных вакуумметров установки: в диапазоне от 1-10-5 до 1-10-2 Па с вакуумметром AIGX, в диапазоне свыше 1-10-2 до 1-103 Па с вакуумметром ВДТО-3.

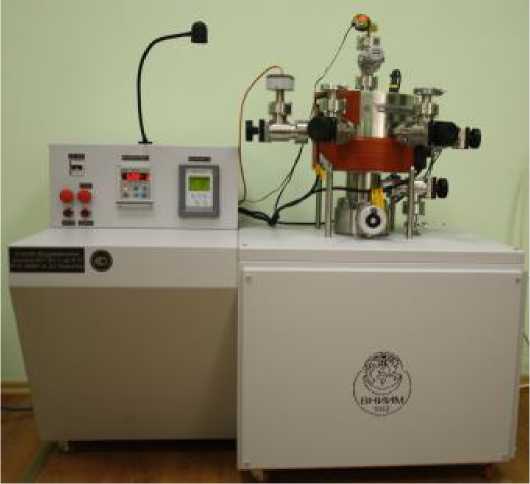

Внешний вид установки приведен на рисунке 1.
Рисунок 1 - Установка вакуумметрическая эталонная 2-го разряда ВАТТ УВЭ-3
Технические характеристики
|
Диапазон измерений, Па |
от 1-10-5 до 1-103 |
|
Пределы допускаемой относительной погрешности измерений, % | |
|
в диапазоне от 1 -10—5 до 1 • 10-2 Па |
±15 |
|
в диапазоне свыше 1 • 10-2 до 1 • 103 Па |
±10 |
|
Предельное остаточное давление, Па, не более |
1-10-6 |
|
Электропитание установки: | |
|
• напряжение, В |
220±22 |
|
• частота, Гц |
50±1 |
|
Потребляемая мощность, кВ^А, не более |
2,5 |
|
Габаритные размеры, мм, не более: | |
|
• длина |
1350 |
|
• ширина |
800 |
|
• высота |
1250 |
|
Масса, кг, не более |
140 |
|
Средняя наработка до метрологического отказа, ч |
10000 |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
20±5 |
|
- относительная влажность окружающего воздуха, % |
60±15 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и формуляра, фотохимическим или иным методом на корпус установки.
Комплектность
В комплект поставки входят:
1 Установка вакуумметрическая эталонная 2-го разряда ВАТТ УВЭ-3 - 1 шт.
2 Руководство по эксплуатации - 1 экз.
3 Формуляр - 1 экз.
4 Методика поверки МП 231-0021-2013 - 1 экз.
Поверка
осуществляется по документу МП 231-0021-2013 «Установка вакуумметрическая эталонная 2го разряда ВАТТ УВЭ-3. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 24.01.2013 г.
Основными средствами измерений, применяемыми при поверке, являются:
Государственный первичный специальный эталон единицы давления для области абсолютных давлений в диапазоне от 10-3 до 103 Па ГЭТ 49-80. СКО не более 0,340-2, НСП не более 0,3-10'2.
Установка вакуумметрическая редукционная эталонная 1-го разряда ВОУ-1. Диапазон измерений от 10-7 до 103 Па, пределы допускаемой относительной погрешности ± (7 - 3) %.
Сведения о методах измерений
Сведения о методе измерений приведены в документе «Установка вакуумметрическая эталонная 2-го разряда ВАТТ УВЭ-3. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 8.107-81 «Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’8-1-103 Па».
2 Техническая документация изготовителя.
Рекомендации к применению
выполнение работ и (или) оказание услуг по обеспечению единства измерений: установка ва-куумметрическая эталонная 2-го разряда ВАТТ УВЭ-3 применяется в качестве эталонного средства измерений при поверке и калибровке рабочих средств измерений низких абсолютных давлений (вакуумметров).
