Анализаторы иммунологические Multiskan GO
| Номер в ГРСИ РФ: | 53641-13 |
|---|---|
| Производитель / заявитель: | Фирма "Thermo Fisher Scientific", США |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53641-13 |
| Действует | по 06.06.2018 |
| Наименование | Анализаторы иммунологические |
| Модель | Multiskan GO |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 54647990-908b-314d-bf18-c5b8069b73f7 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Финляндия |
| Информация о сертификате | |
| Срок действия сертификата | 06.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 551 п. 02 от 06.06.2013 |
Производитель / Заявитель
Фирма "Thermo Fisher Scientific Oy", ФИНЛЯНДИЯ
Финляндия
Поверка
| Методика поверки / информация о поверке | МП-242-1499-2013 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 243 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53641-13: Описание типа
2013-53641-13.pdf
|
Скачать | 93.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы иммунологические Multiskan GO предназначены для измерения оптической плотности жидких проб биологического происхождения.
Описание
Принцип действия анализаторов основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, упавшего на его поверхность, и дальнейшего пересчета коэффициента пропускания в оптическую плотность.
Анализаторы представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.
Анализатор выпускается в двух исполнениях: в одном исполнении установлен только микропланшетный канал, в другом кроме микропланшетного канала прибор имеет дополнительно канал для измерения оптической плотности проб, помещаемых в стандартные 10-и мм кюветы.
Для разложения излучения в спектр используется монохроматор. В качестве источника излучения применяется ксеноновая лампа. После монохроматора свет попадает в модуль волоконной оптики, который обеспечивает просвечивечивание лунок микропланшета и стандартных кювет. В соответствии с расположением лунок над микропланшетом размещены фокусирующие линзы и фотоприемники а в качестве приемников сигналов (детекторов) используются кремниевые фотодиоды. Прибор рассчитан на использование микропланшетов, в которых может быть 96 или 384 лунок.
Анализаторы могут управляться как от внешнего управляющего компьютера, подключаемого через USB-порт (B-type), так и от встроенного микроконтроллера. Управление происходит с помощью кнопочной панели на лицевой части прибора.

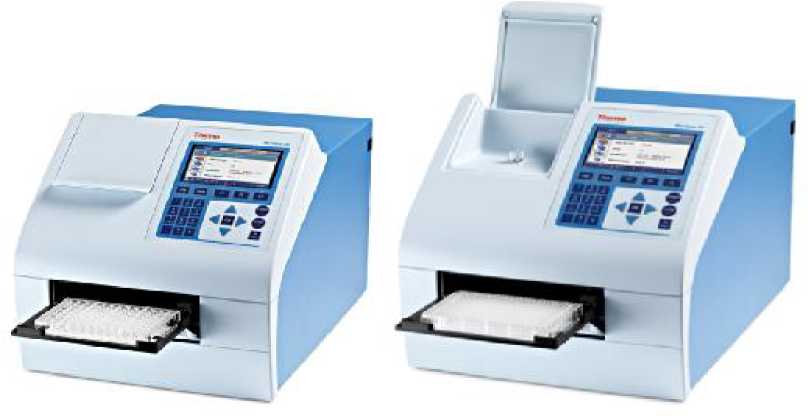

Внешний вид анализаторов приведен на рисунке 1.
Рисунок 1. Внешний вид анализаторов иммунологических Multiskan GO
Программное обеспечение
Анализаторы оснащены встроенным и автономным ПО, которое управляет работой анализатора, отображает результат, обрабатывает, передает и хранит полученные данные.
К метрологически значимой части автономного ПО относится исполняемым файлом SkanIt.exe.
Метрологически значимая часть ПО выполняет следующие функции:
■ управление прибором;
■ установка режимов работы прибора;
■ получение спектров оптической плотности исследуемых проб;
■ обработка и хранение результатов измерений
■ построение калибровочных зависимостей;
______________ ■ проведение диагностических тестов прибора;_________________________
|
Наименование программного обеспечения |
Идентифика ционное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Автономное программное обеспечение | ||||
|
SkanIt |
SkanIt |
3.2.0.36 и выше |
5ECC4335D457AC028 C088580EB0A25BE * |
MD5 |
|
Встроенное программное обеспечение | ||||
|
ПО Mul-tiskan GO |
Multiskan GO |
1.00.12 и выше |
Не доступен |
_ |
для версии 3.2.0.36; файл SkanIt.exe
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Технические характеристики
|
Спектральный диапазон, нм |
От 200 до 1000 |
|
Диапазон измерений оптической плотности, Б |
От 0 до 3,0 |
|
Пределы допускаемой абсолютной погрешности анализатора при измерении оптической плотности (в диапазоне от 0 до 0,4 Б), Б |
±0,012 |
|
Пределы допускаемой относительной погрешности анализатора при измерении оптической плотности (в диапазоне св. 0,4 до 3,0 Б), % |
±3,0 |
|
Пределы допускаемой абсолютной погрешность установки длин волн, нм |
±1,0 |
|
Уровень рассеянного света (340 нм), %, не более |
0,05 |
|
Время измерения, с - планшет 96 лунок, быстрый режим - планшет 96 лунок, точный режим - планшет 384 лунок, быстрый режим - планшет 96 лунок, точный режим |
6 27 10 92 |
|
Габаритные размеры (ВхШхГ), мм, не более |
260х285х430 |
|
Масса, кг, не более |
10,8 |
|
Средний срок службы, лет |
8 |
|
Наработка на отказ, ч, не менее |
5000 |
|
Потребляемая мощность, В •А, не более |
110 |
|
Напряжение питания частотой 50±1 Гц, В |
220 (+22...-33) |
|
Условия эксплуатации: | |
|
-диапазон температур окружающего воздуха, оС |
От 15 до 30 |
|
-диапазон относительной влажности окружающего воздуха (при 25 °С), % |
Не более 85 |
|
-диапазон атмосферного давления, кПа |
От 84 до 106 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на левую панель корпуса анализатора.
Комплектность
- анализатор;
- руководство по эксплуатации (книга и электронная версия на компакт-диске);
- методика поверки МП-242-1499-2013
- светофильтр интерференционный специальный;
- колесо светофильтров специальное;
- лампа галогенная для ридеров серии «Multiskan»;
- инкубатор встроенный.
Поверка
осуществляется по документу МП-242-1499-2013 «Анализаторы иммунологические Mul-tiskan GO. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им.
Д.И.Менделеева»17.01.2013 года.
Основные средства поверки: комплект светофильтров КСП-01, комплект светофильтров КС-105.
Сведения о методах измерений
Приведены в документе «Анализаторы иммунологические Multiskan GO. Руководство по эксплуатации»
Нормативные документы
1. ГОСТ 8.557-2007 "ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2+50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2+20,0 мкм".
2. Техническая документация фирмы-изготовителя.
Рекомендации к применению
ос уществление деятельности в области здравоохранения.
