Трансформаторы напряжения емкостные TEMP 123
| Номер в ГРСИ РФ: | 53660-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Trench Limited Instrument Transformer Division", Канада |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 53660-13 | ||||||
| Наименование | Трансформаторы напряжения емкостные | ||||||
| Модель | TEMP 123 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | fcac3d08-7995-a070-98ee-53b2d7461fde | ||||||
| Испытания |
|
||||||
| Год регистрации | 2013 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2013 |
| Страна-производитель | Канада |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 551 п. 21 от 06.06.2013 |
Производитель / Заявитель
Фирма "Trench Limited Instrument Transformer Division", КАНАДА
Канада
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-2011 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53660-13: Описание типа
2013-53660-13.pdf
|
Скачать | 98.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения емкостные TEMP 123 предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 110 кВ.
Описание
Трансформаторы напряжения емкостные TEMP 123 состоят из делителя напряжения и электромагнитного устройства (далее - ЭМУ).
Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый маслом изолятор из композитного материала, и может быть смонтирован из одной секции. ЭМУ состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного
трансформатора и подключается к выходу делителя. Первичная обмотка
электромагнитного трансформатора
секционирована для подгонки коэффициента трансформации. ЭМУ имеет три вторичных обмотоки, которые заключены в герметичный бак, заполненный маслом. Корпус

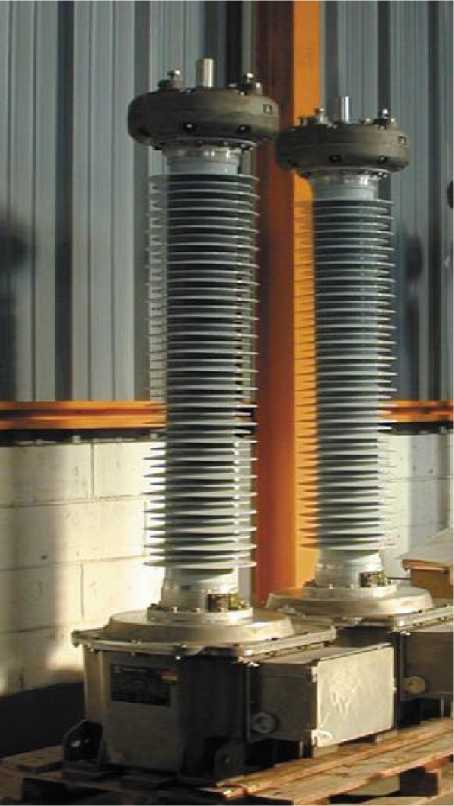

электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. На боковой части бака находится коробка вторичных выводов (на снимке видна внизу). Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.
Технические характеристики
Таблица 1 - Характеристики трансформаторов напряжения емкостных TEMP 123
|
Характеристики |
Значения |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальное напряжение первичной обмотки, кВ |
110/V3 |
|
Номинальные напряжения |
|
- основной вторичной обмотки, В - дополнительной вторичной обмотки, В |
100/^3, 100/^3; 100 |
|
Класс точности/ нагрузка, В^ А | |
|
- основной вторичной обмотки |
0,2/50; 0,5/50; |
|
- дополнительной вторичной обмотки |
3Р/50 |
|
Емкость, пФ |
12500 |
|
Номинальная частота, Гц |
50 |
|
Масса, кг |
238 |
|
Габаритные размеры: | |
|
- высота, мм |
1759 |
|
- ширина, мм |
644 |
|
- глубина, мм |
508 |
Климатическое исполнение У1 по ГОСТ 15150-69.
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Трансформатор напряжения емкостные TEMP 123 6 шт.
(Зав. №№ T09028701, T09028702, T09028703, T09028704, T09028705, T09028706).
Паспорт 6 экз.
Поверка
Осуществляется по ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика поверки".
Основные средства поверки:
- Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 1 10/V3, класс точности 0,01);
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности;
- Магазин нагрузок МР3025 (± 4 %).
Интервал между поверками - 8 лет.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия";
ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки";
Техническая документация фирмы Trench Limited Instrument Transformer Division, Канада.
Рекомендации к применению
- «осуществление торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
