Весы автомобильные неавтоматического действия ВС-А
| Номер в ГРСИ РФ: | 53674-13 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "СмартВес", г.С.-Петербург |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53674-13 |
| Действует | по 16.04.2028 |
| Наименование | Весы автомобильные неавтоматического действия |
| Модель | ВС-А |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 628c6147-4da1-19e3-8115-5224dccd57b6 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 28.05 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 29.10.2013 Внесены изменения в описание типа |
| Информация о сертификате | |
| Срок действия сертификата | 30.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1229 п. 01 от 29.10.2013Приказ 538 п. 06 от 30.05.2013 |
Производитель / Заявитель
Общество с ограниченной ответственностью «СмартВес» (ООО «СмартВес»), Московская обл., г. Долгопрудный
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 53228-2008 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1421
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1378 (97%) |
| Неуспешных поверок (СИ непригодно) | 43 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53674-13: Описание типа
2022-53674-13.pdf
|
Скачать | 2.3 MБ | |
|
53674-13: Методика поверки
2022-mp53674-13.pdf
|
Скачать | 75 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Весы автомобильные неавтоматического действия ВС-А (далее - весы) предназначены для измерения массы автотранспортных средств в режиме статического взвешивания.
Описание
Принцип действия весов основан на преобразовании действующей на весы нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором наклеены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Данный сигнал передаётся в индикатор, где обрабатывается в соответствии с заданным алгоритмом, с последующей выдачей результата взвешивания на цифровое табло последнего.
Конструктивно весы состоят из грузоприемного, грузопередающего и весоизмерительного устройств.
Грузоприемное устройство (ГПУ) предназначено для принятия нагрузки и включает в себя от одной до четырех жестко связанных между собой секций.
Весоизмерительное устройство предназначено для измерения массы нагрузки и состоит из весоизмерительных датчиков (от 4 до 10 шт.) и индикатора.
Грузопередающие устройства (узлы встройки датчиков) являются связующим звеном между грузоприемным и весоизмерительным устройствами и служат для обеспечения нормальной работы весов при деформации, вызванной изменением температуры и (или) объектом взвешивания.
В весах устанавливаются датчики весоизмерительные тензорезисторные типов С16А или С16| фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (госреестр № 20784-09), или С11 фирмы «Deasar Sensors Ou», Эстония (госреестр № 51168-12), или ZSFY фирмы «Keli Elektric Manufacturing Co., Ltd», Китай (госреестр № 39778-09), или 740 фирмы «UTILCELL», Испания (госреестр № 50842-12), или 740D фирмы «UTILCELL», Испания (госреестр № 49772-12), или типа МВ 150 (госреестр СИ № 44780-10) производства ЗАО «Весоизмерительная компания «Тензо-М», п. Красково, Московская обл.
В весах используются индикаторы CI-2001A фирмы «CAS Corporation», Р.Корея (госреестр № 50968-12), или ЭТА-01, или ЭТО-01 (для цифровых датчиков), производства ООО «СмартВес», г. Санкт-Петербург. Индикатор устанавливается в помещении оператора весов, в котором поддерживается температура, соответствующая условиям эксплуатации индикатора.
Весы имеют структуру условного обозначения:
Весы выпускаются в нескольких модификациях, отличающихся максимальными (Max) и минимальными (Min) нагрузками, количеством секций и другими характеристиками, приведёнными в таблицах 2-5.
Общий вид весов автомобильных ВС-А представлен на рисунке 1.

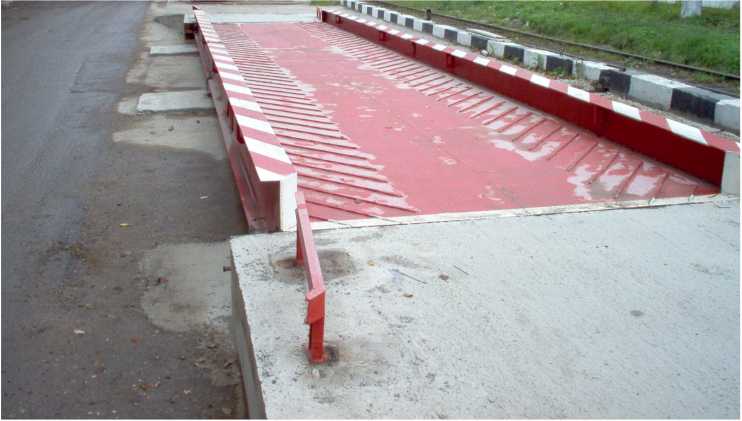

Рисунок 1 - Общий вид весов автомобильных ВС-А
Схемы пломбирования от несанкционированного доступа и место установки пломбы для нанесения оттиска клейма на индикаторе представлены на рисунках 2, 3 и 4.
Место установки пломбы

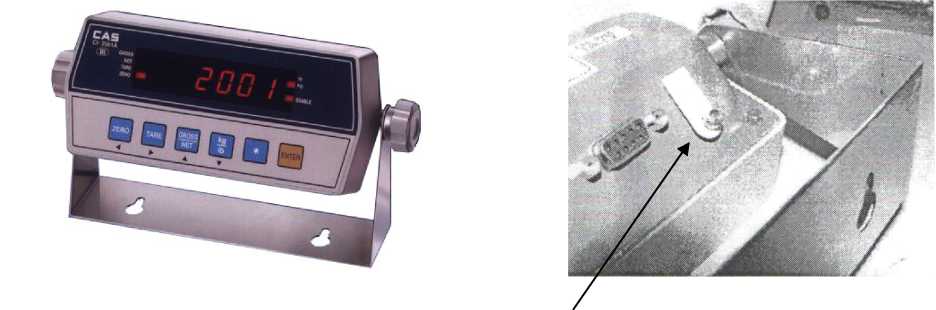

Рисунок 2 - Внешний вид и схема пломбирования индикатора CI-2001A
Место установки пломбы

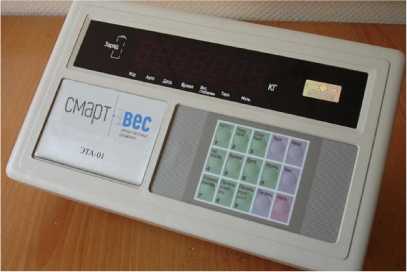

Рисунок 3 - Внешний вид и схема пломбирования индикатора ЭТА-01
Место установки пломбы

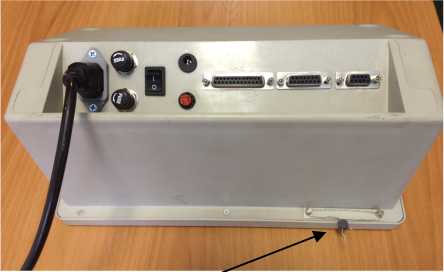

Рисунок 4 - Внешний вид и схема пломбирования индикатора ЭТD-01
Программное обеспечение
Индикаторы CI-2001A, ЭТА-01 и ЭТD-01 имеют встроенное программное обеспечение (далее по тексту - ПО), которое жестко привязано к электрической схеме и идентифицируется по номеру версии ПО. Номер версии ПО высвечивается на дисплее при каждом запуске индикатора.
Несанкционированный доступ к метрологически значимому ПО предотвращается путем использования специального разъема для программирования индикатора, расположенного на задней стенке. Доступ к специальному разъему ограничен металлической планкой, закрытой винтом-заглушкой, которая пломбируется после поверки. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Наименование программного обеспечения (для индикаторов) | ||
|
Ci-2000 series firmware |
ЭТА-01 |
ЭТD-01 | |
|
Идентификационное наименование ПО |
_ |
_ |
_ |
|
Номер версии (идентификационный номер) ПО |
1.00, 1.01, 1.02 |
9.9.9.9.9.9.9 |
00009.0 |
|
Цифровой идентификатор ПО |
_ |
5c22F |
6d12B |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения* |
_ |
_ |
_ |
* Идентификация контрольной суммы доступна только на этапе изготовления весов.
Метрологические и технические характеристики весов представлены в таблицах 2-7.
|
Таблица 2 - Метрологические ха |
рактеристики весов | |||||
|
Наименование характеристики |
Модификация весов | |||||
|
ВС-А-20-Х-Х |
ВС-А-30-Х-Х |
ВС-А-40-Х-Х |
ВС-А-60-Х-Х | |||
|
Класс точности по ГОСТ OIML R 76-1-2011 |
III (средний) | |||||
|
Максимальная нагрузка, Max, т |
20 |
30 |
40 |
60 | ||
|
Минимальная нагрузка, Min, т |
0,2 |
0,2 |
0,4 |
0,4 | ||
|
Поверочный интервал е, и действительная цена деления, d, e=d, кг |
10 |
10 |
20 |
20 | ||
|
Число поверочных интервалов (n ) |
2000 |
3000 |
2000 |
3000 | ||
|
Пределы допускаемой погрешности (mpe) при первичной поверке (в эксплуатации) для нагрузки, выраженной в поверочных интервалах е весов: - от Min до 500 е включ. - свыше 500 е до 2000 е включ. - свыше 2000 е |
±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0) | |||||
|
Пределы допускаемой погрешности устройства установки на нуль, е |
±0,25 | |||||
|
Диапазон устройства выборки массы тары, % Max |
от 0 до 90 | |||||
|
Таблица 3 - Метрологические ха |
рактеристики весов | |||
|
Наименование характеристики |
Модификация весов | |||
|
ВС-А-60-Х-Х II** |
ВС-А-80-Х-Х |
ВС-А-80-Х-Х II** |
ВС-А-100-Х-Х | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
III (средний) | |||
|
Max, т |
30/60 |
80 |
40/80 |
100 |
|
Min, т |
0,2/30 |
1,0 |
0,4/40 |
1,0 |
|
е, и d, e=d, кг |
10/20 |
50 |
20/50 |
50 |
|
n |
3000/3000 |
1600 |
2000/1600 |
2000 |
|
mpe при первичной поверке (в эксплуатации) для нагрузки, выраженной в поверочных интервалах е весов: - от Min до 500 е включ. - свыше 500 е до 2000 е включ. - свыше 2000 е |
±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0) | |||
|
Пределы допускаемой погрешности устройства установки на нуль, е |
±0,25 | |||
|
Диапазон устройства выборки массы тары, % Max |
от 0 до 90 | |||
|
** - двухинтервальные весы | ||||
Таблица 4 - Технические характеристики весов
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур для весоизмерительного устройства, °C: - с датчиками С16А - с датчиками С11, C16i , ZSFY - с датчиками 740, 740D, МВ 150 |
от -50 до +50 от -40 до +50 от -30 до +40 |
|
Диапазон температур для индикаторов, °C |
от -10 до +40 |
|
Потребляемая мощность, В^А, не более |
15 |
|
Параметры электрического питания весов от сети переменного тока: - напряжение, В - частота, Г ц |
220 (+22/-33) 50 ± 1 |
|
Вероятность безотказной работы весов за 2000 часов, не менее |
0,95 |
|
Средний срок службы, лет, не менее |
15 |
Таблица 5 - Количество секций, весоизмерительных датчиков, габаритные размеры и масса секции
|
Обозначение весов |
Количество секций |
Количество датчиков |
Г абаритные размеры секции, мм |
Масса секции, кг не более | ||
|
длина |
ширина |
высота | ||||
|
ВС-А-20-1-4 |
1 |
4 |
5800 |
3000 |
350 |
2400 |
|
ВС-А-30-1-4 ВС-А-30-2-6 |
1 |
4 |
5800 |
3000 |
350 |
2400 |
|
2 |
6 |
5800 |
3000 |
350 |
2400 | |
|
ВС-А-40-1-4 ВС-А-40-2-6 |
1 |
4 |
12000 |
3000 |
1000 |
9000 |
|
1 |
4 |
5800 |
3000 |
350 |
2400 | |
|
2 |
6 |
5800 -7500 |
3000 |
350 |
2600 | |
|
ВС-А-60-1-4 ВС-А-60-2-6 ВС-А-60-3-8 ВС-А-60-4-10 |
1 |
4 |
16000 |
4000 |
1400 |
11000 |
|
2 |
6 |
5800 -10000 |
3000 |
350 |
2800 | |
|
3 |
8 |
5800 - 8000 |
3000 |
350 |
2700 | |
|
4 |
10 |
4500 - 6000 |
3000 |
350 |
2700 | |
|
ВС-А-80-3-8 ВС-А-80-4-10 |
3 |
8 |
5800 - 8000 |
3000 - 6000 |
350 |
2700 |
|
4 |
10 |
5800 |
3000 - 6000 |
350 |
2400 | |
|
ВС-А-100-3-8 ВС-А-100-4-10 |
3 |
8 |
3000 |
4200 |
500 |
4000 |
|
4 |
10 |
5800 |
3000 |
350 |
2400 | |
Примечание - количество секций и датчиков одинаково как для обычных весов, так и для двухинтервальных весов.
Таблица 6 - Модели весов (в том числе двухинтервальные) в комплекте с аналоговыми датчиками и индикаторами________________________________________________________
|
Обозначение весов |
Обозначение датчика |
Обозначение индикатора |
|
ВС-А-20-1-4 |
С16А, С11, 740, ZSFY, МВ 150 |
ЭТА-01, CI-2001A |
|
ВС-А-30-1-4 ВС-А-30-2-6 | ||
|
ВС-А-40-1-4 ВС-А-40-2-6 | ||
|
ВС-А-60-1-4 ВС-А-60-2-6 ВС-А-60-3-8 ВС-А-60-4-10 | ||
|
ВС-А-80-3-8 ВС-А-80-4-10 | ||
|
ВС-А-100-3-8 ВС-А-100-4-10 |
Таблица 7 - Модели весов (в том числе двухинтервальные) в комплекте с цифровыми датчиками и индикатором__________________________________________________________
|
Обозначение весов |
Обозначение датчика |
Обозначение индикатора |
|
ВС-А-40-1-4 ВС-А-40-2-6 ВС-А-60-1-4 ВС-А-60-2-6 ВС-А-60-3-8 ВС-А-60-4-10 ВС-А-80-3-8 ВС-А-80-4-10 ВС-А-100-3-8 ВС-А-100-4-10 |
C16i или 740D |
ЭТD-01 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на ГПУ весов, фотохимическим способом и на титульный лист Руководства по эксплуатации весов ЭТ4274-007-54260022-2013 РЭ типографским способом.
Комплектность
Таблица 8 - Комплектность весов
|
Наименование |
Количество |
|
Весы автомобильные неавтоматического действия ВС-А |
1 комплект |
|
Руководство по эксплуатации, совмещенное с паспортом |
1 экземпляр |
|
Руководство на индикатор |
1 экземпляр |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения массы.
Другие Весы
