Вольтамперметры М2038, М2018

Назначение

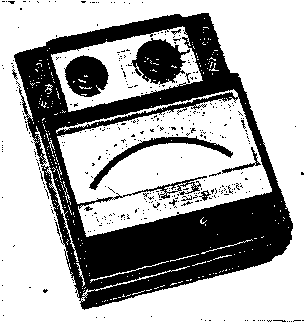

Вольтамперметры AV2018 (см. рисунок) и М.2038 предназначены для измерения силы тока и напряжения постоянного тока в закрытых сухих отапливаемых помещениях в интервале температур от 10 до 35°С и относительной влажности до 80%.

Описание

Вольтамперметры являются многопредельными, переносными, показывающими приборами магнитоэлектрической системы с внутрирайонным магнитом, с подвижной частью, укрепленной на растяжках, со стрелочным ножевидным указателем.

№ 5368—76 Стр. 2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности прибора М.2018—0,2, прибора М2038—0,5.

Пределы измерения 0,75—300 мА, 0,75—30 А, 15—300 мВ.

Время успокоения не более 4 с.

Габаритные размеры 243x200x100 мм.

Комплектность

Совместно с приборами поставляют:

1) провода калиброванные соединительные сопротивлением 0,035±0,001 Ом — 1 пару;

2) растяжки запасные — 3 шт.;

3) футляр;

4) техническое описание и инструкцию по эксплуатации;

5) паспорт.

ЛОВЕРКА

Приборы поверяют по инструкции 184—62 «По поверке амперметров, вольтметров, варметров, ваттметров».

Испытания проводила Омская лаборатория государственного надзора за стандартами и измерительной техникой. Результаты испытаний рассматривал Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт метрологии им. Д. И. Менделеева (ВИИИМ).
