Штангенциркуль специальный бандажный И475.01
| Номер в ГРСИ РФ: | 53698-13 |
|---|---|
| Категория: | Штангенциркули |
| Производитель / заявитель: | Новосибирский электровозоремонтный завод - филиал ОАО "Желдорреммаш", г.Новосибирск |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 53698-13 | ||||||
| Наименование | Штангенциркуль специальный бандажный | ||||||
| Модель | И475.01 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c9206883-b1d1-9254-680b-20133fe7e969 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2013 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 554 п. 17 от 06.06.2013 |
Производитель / Заявитель
Новосибирский электровозоремонтный завод - филиал ОАО "Желдорреммаш", г. Новосибирск
Россия
Поверка
| Методика поверки / информация о поверке | НЭРЗ-И475.01.00 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53698-13: Описание типа
2013-53698-13.pdf
|
Скачать | 103.9 КБ | |
|
53698-13: Методика поверки
2024-mp53698-13.pdf
|
Скачать | 323.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Штангенциркуль специальный бандажный И475.01 (далее - Штангенциркуль И475.01) предназначен для измерений ширины бандажей и ободьев колесных пар подвижного состава.
Описание
Принцип действия Штангенциркуля И475.01 основан на отсчете размеров методом непосредственной оценки. Штангенциркуль И475.01 состоит из штанги и рамки. Фиксация рамки проводится при помощи стопорного винта. На штанге нанесена шкала с ценой деления через 1 мм. На рамке имеется риска для отсчета показаний. Плавное перемещение рамки обеспечивается пружиной, расположенной внутри рамки. Размеры бандажей измеряются при помощи пары губок. Отсчет размеров проводится методом непосредственной оценки совпадения риски с делениями шкалы.
Штангенциркуль И475.01 относится к средствам измерений, применяемым при ремонте и формировании колесных пар электровозов.
Место знака утверждения тип

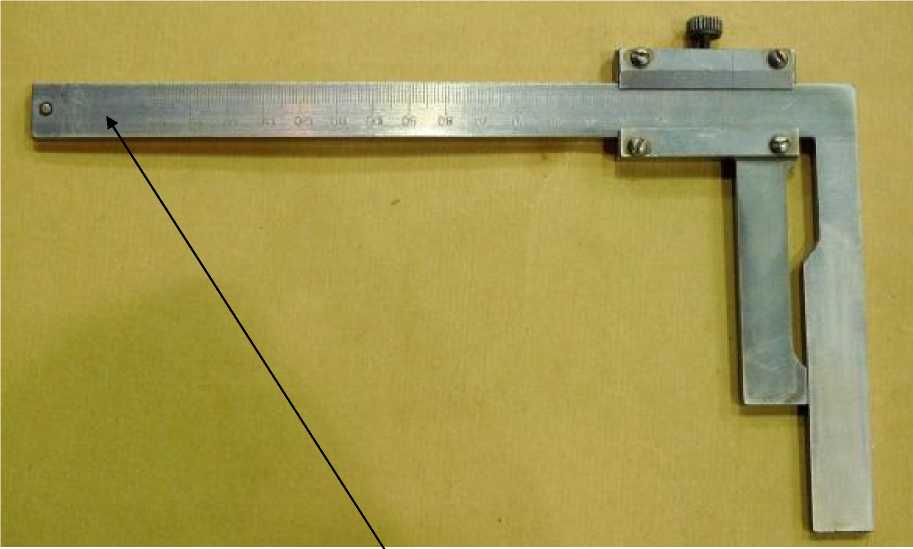

Рисунок 1 - Штангенциркуль И475.01
|
Лист № 2 Всего листов 3 |
Технические характеристики
|
Диапазон измерений, мм Пределы допускаемой абсолютной погрешности измерений, мм Габаритные размеры, мм Масса, кг Штангенциркуль И475.01 эксплуатируется по ГОСТ 15150-69 со следующими уточнениями: |
(0-160) ± 0,25 230x150x15 0,5 |
|
- температура окружающей среды, °С - верхнее значение относительной влажности воздуха без конденсации влаги, % - атмосферное давление, кПа Установленный срок службы, лет, не менее |
20 +1о0 —10 80 100 \ —1 5 5 |
Знак утверждения типа
нанесен на наклейку на корпус Штангенциркуля И475.01 гравировкой, на титульный лист паспорта типографским способом.
Комплектность
|
Обозначение |
Наименование |
Количество |
Заводской номер |
Примечание |
|
НЭРЗ-И475.01.00 ПС |
Паспорт |
1 | ||
|
НЭРЗ-И475.01.00 МП |
Методика поверки |
1 |
Поверка
осуществляется по документу НЭРЗ-И475.01.00 МП «Штангенциркули специальные бандажные И475.01. Методика поверки», утвержденному ФГУП «СНИИМ» в марте 2012 г.
Эталоны: линейка поверочная ЛД-1-125 ГОСТ 8026-92, набор концевых плоскопараллельных мер длины ГОСТ 9038-90 4 разряда, набор щупов №2 кл.2 ТУ2-034-225-87, плоская стеклянная пластина типа ПИ60, кл.2 ТУ 3-3.2123-88.
Сведения о методах измерений
НЭРЗ-И475.01.00 ПС «Штангенциркуль специальный бандажный И475.01. Паспорт».
Нормативные документы
1 Р 32-110-98 Руководство по установлению номенклатуры контролируемых параметров и средств измерений на железнодорожном транспорте, подлежащих государственному метрологическому контролю и надзору
2 ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10 в степени -9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
Рекомендации к применению
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
