Датчики перемещений (деформаций) AC-07-3000
| Номер в ГРСИ РФ: | 53729-13 |
|---|---|
| Категория: | Датчики перемещений |
| Производитель / заявитель: | Фирма "Bangalore Integrated System Solutions (P) Ltd.", Индия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53729-13 |
| Действует | по 06.06.2018 |
| Наименование | Датчики перемещений (деформаций) |
| Модель | AC-07-3000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6dd2e0e9-aeca-28db-576b-60d158dfa0ca |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Индия |
| Информация о сертификате | |
| Срок действия сертификата | 06.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 559 п. 03 от 06.06.2013 |
Производитель / Заявитель
Фирма "Bangalore Integrated System Solutions (P) Ltd.", ИНДИЯ
Индия
Поверка
| Методика поверки / информация о поверке | МП ТИнТ 70-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53729-13: Описание типа
2013-53729-13.pdf
|
Скачать | 64.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики перемещений (деформаций) AC-07-3000 предназначены для измерения перемещений и деформаций материалов при проведении испытаний материалов на прочность.
Описание
Принцип действия датчиков перемещений (деформаций) AC-07-3000 основан на преобразовании перемещения измерительных наконечников преобразователей, закрепленных на измеряемом образце, в поперечном направлении в деформацию измерительной скобы, на которую наклеены тензорезисторы, изготовленные из металлизированной фольги. Изгиб скобы преобразуется тензорезисторами в пропорциональный электрический сигнал.
Датчики перемещений (деформаций) AC-07-3000 выпускаются в четырех модификациях, отличающихся диапазоном измерений. Внешний вид датчиков перемещений (деформаций) AC-07-3000 приведен на рисунке 1:

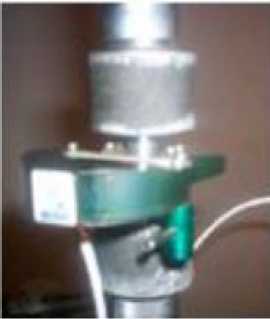

Рис. 1. Датчики перемещений (деформаций) AC-07-3000.
Технические характеристики
|
Наименование модификации |
AC-07-3005 |
AC-07-3010 |
AC-07-3015 |
AC-07-3020 |
|
Диапазон измерений, мм |
2 .4 |
4 ...8 |
8.12 |
12.16 |
|
Пределы допускаемой погрешности измерений |
±1 мкм в диапазоне от 0 до +0,2 мм от начала диапазона измерений; ±0,5 % в диапазоне более +0,2 мм от начала диапазона измерений | |||
|
Габаритные размеры (ДхШхВ), мм, не более 210х85х65 Масса, кг, не более 0,16 Условия эксплуатации: - температура, °С 20 ± 5 - относительная влажность, % 60 ± 20 - давление, кПа 84.106 | ||||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом.
Комплектность
1. Датчик перемещений (деформаций) AC-07-3000 1 шт.
2. Комплект крепежа и принадлежностей 1 комп.
3. Руководство по эксплуатации «Датчики перемещений (деформаций) AC-07-3000.
Руководство по эксплуатации» 1 экз.
4. Методика поверки МП ТИнТ 70-2012 «Датчики перемещений (деформаций)
AC-07-3000. Методика поверки» 1 экз.
Поверка
осуществляется по документу МП ТИнТ 70-2012 «Датчики перемещений (деформаций) AC-073000. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 22 ноября 2012 г.
Основные средства поверки:
- калибратор датчиков деформаций, 0... 100 мм, основная погрешность ±0,02% (не менее ±0,2 мкм)
Сведения о методах измерений
Метод измерений изложен в документе «Датчики перемещений (деформаций) AC-073000. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10’9 ... 50 м и длин волн в диапазоне 0,2.. 50 мкм».
2. ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение».
3. Техническая документация фирмы «Bangalore Integrated Systems Solution (P) Ltd.», Индия.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
