Приборы для измерений шероховатости поверхности MarSurf M 300, MarSurf M 300 C, MarSurf M 400 и MarSurf XR1

Назначение

Приборы для измерений шероховатости поверхности MarSurf M 300, MarSurf M 300 C, MarSurf M 400, MarSurf XR1 (далее - приборы) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности) в цехах и лабораториях всех отраслей машиностроительного комплекса.

Описание

Приборы являются мобильными измерительными устройствами и состоят из базового блока, несущего измерительный преобразователь и привод, и микропроцессора.

Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на жидкокристаллический цветной дисплей (в виде профилограммы и числовых значений параметров шероховатости R, P, W), встроенный принтер или через USB-интерфейс на внешний компьютер для выполнения дальнейших расчетов. Питание приборов осуществляется от сети переменного тока через адаптер или от батареи, что делает приборы переносными и позволяет использовать их в цехах предприятий.

Измерительный преобразователь приборов представляет собой индуктивный датчик. Для расширения области использования, приборы снабжены набором щупов, которые различаются размером и формой удлинителя, что позволяет измерять шероховатость в отверстиях, в канавках, на поверхностях сложной формы. Приборы MarSurf M 300 (рис 1), MarSurf M 300 C (Рис.2) имеют опорный датчик, прибор MarSurf M 400 (Рисунок 3а) безопорный.

Приборы MarSurf M 300, MarSurf M 400, MarSurf XR1 оснащены устройством Bluetooth, что позволяет работать в труднодоступных местах и на удалении от процессора.

Механизм подачи прибора MarSurf M 300 C (рис.2) имеет цилиндрическую форму, он интегрирован в призму, но может использоваться и без нее. В последнем случае датчик со специальным приспособлением позволяет также измерять шероховатость поверхностей отверстий.

Особенностью приборов является то, что базовый блок имеет постоянное измерительное усилие, позволяющее устанавливать его при измерении в перевернутом положении, а также при положении датчика под углом 90° к направлению его перемещения - это позволяет измерять шероховатость поверхности деталей типа коленчатый вал.

Работа на приборе MarSurf XR1 с программным обеспечением MarSurf XR1 позволяет проводить измерения с помощью нескольких приборов одновременно (рисунок 4).

Рисунок 1 - Прибор для измерений шероховатости поверхности MarSurf M 300

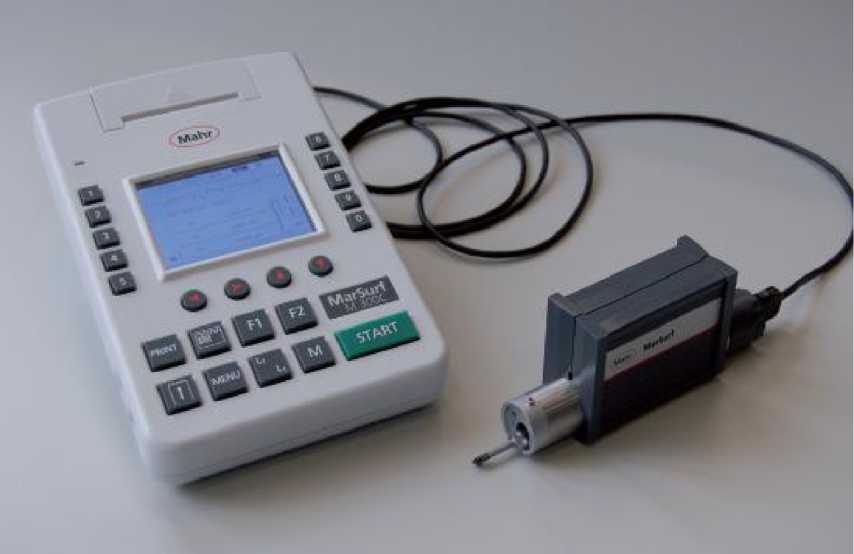

Рисунок 2 - Прибор для измерений шероховатости поверхности MarSurf M 300 С

б)

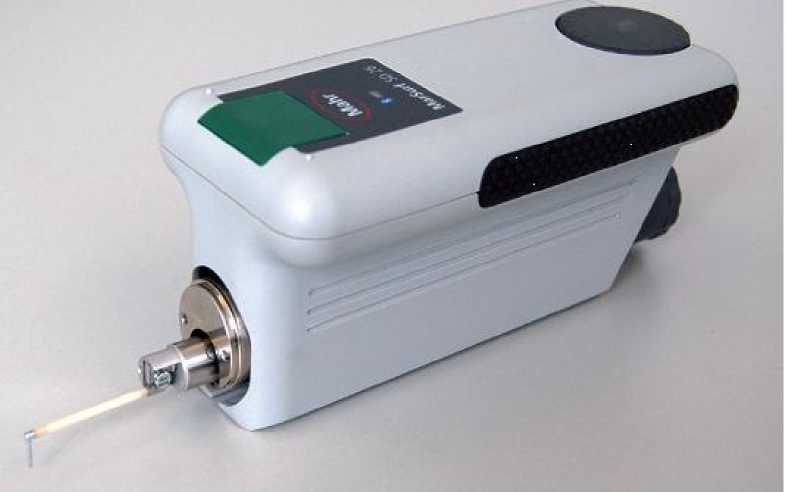

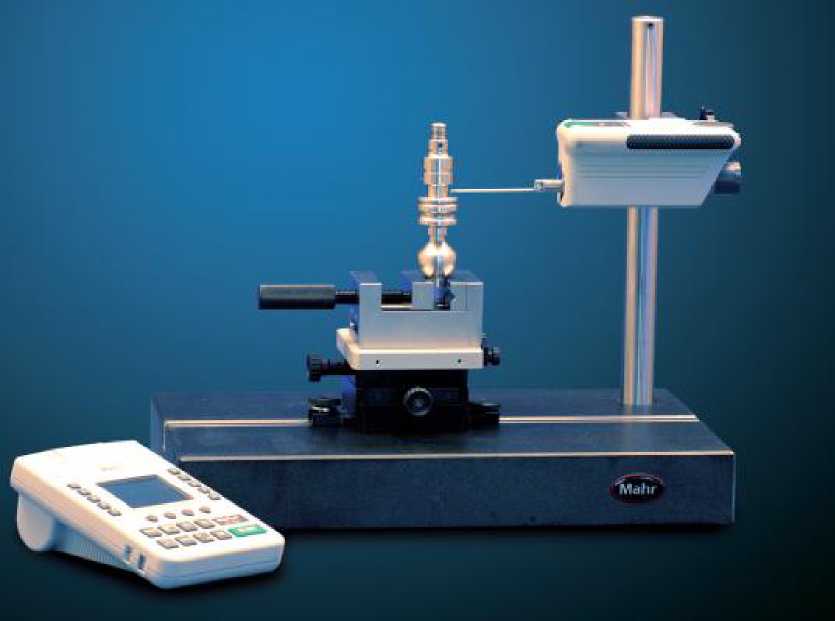

Рисунок 3 - Прибор для измерений шероховатости поверхности MarSurf M 400 а) базовый блок; б) базовый блок, установленный на стойку.

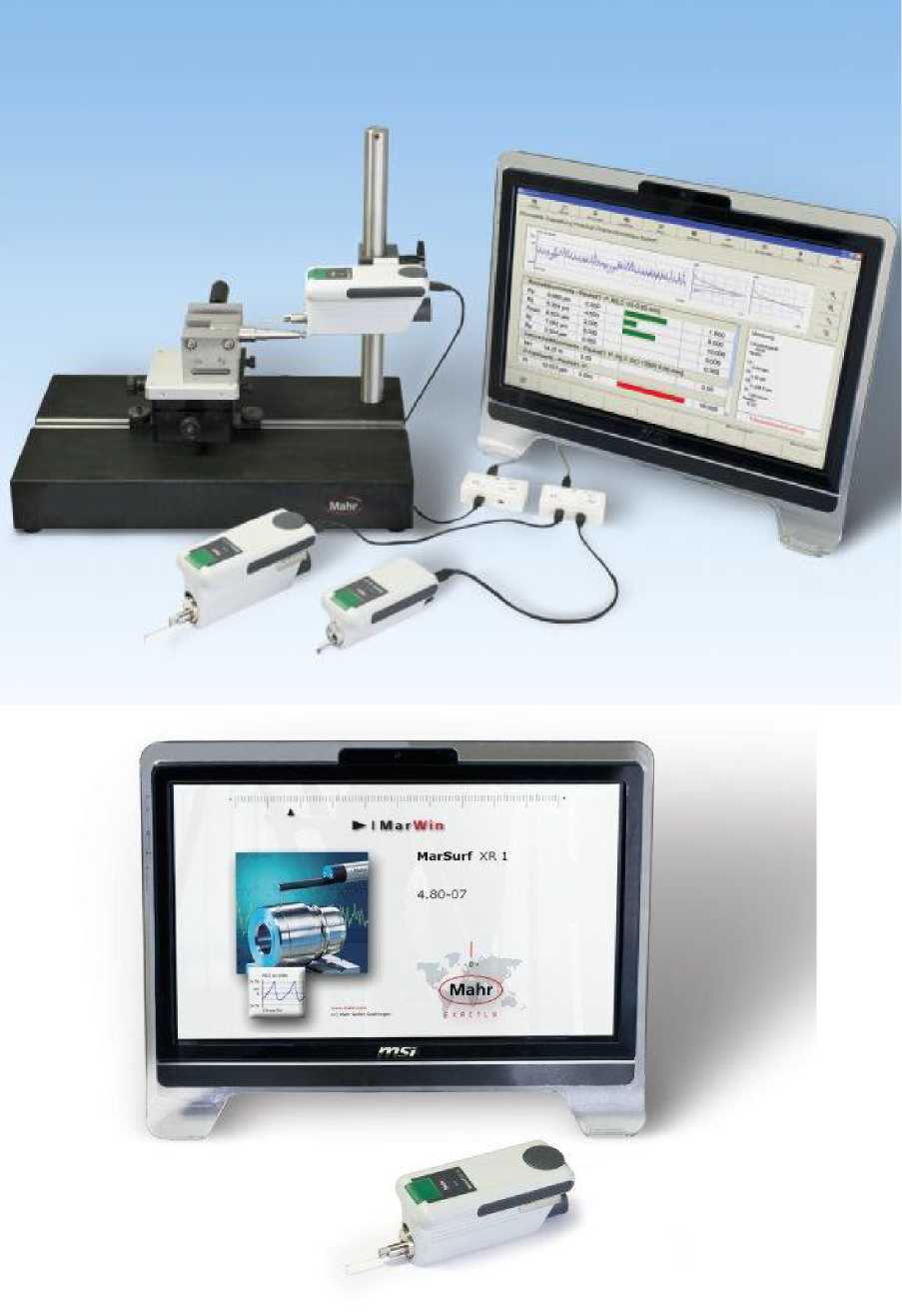

Рисунок 4 Прибор для измерений шероховатости поверхности MarSurf XR1

в разных исполнениях

Программное обеспечение

Приборы имеют в своем составе встроенное программное обеспечение, разработанное для конкретной измерительной задачи и осуществляет также функции управления процессом измерений

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Приборы имеют блокировку и/или защитный пароль.

Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносят на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

1. Прибор заданной модификации

2. Стандартный щуп

3. Образец шероховатости, интегрированный в корпус прибора

4. Устройство регулировки по высоте (для MarSurf M 300 C)

5. Зарядное устройство/сетевой адаптер и встроенный аккумулятор

6. Переносной чемодан с плечевым ремнем и шлевкой

7. USB кабель

8. Руководство по эксплуатации

9. Методика поверки

Поверка

осуществляется по документу МП 53738-13 «Приборы для измерений шероховатости поверхности MarSurf M 300, MarSurf M 300 C, MarSurf M 400, MarSurf XR 1. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 г. и включенному в комплект поставки приборов.

Основные средства поверки: Меры для поверки приборов   для измерений

шероховатости поверхности PGN 1, PGN 3, PGN 10, PEN 1 (Госреестр № 52740-13)

Сведения о методах измерений

Метод измерений приведен в разделе 4 «Измерение и оценка» Руководства по эксплуатации «Приборы для измерений шероховатости поверхности MarSurf M 300, MarSurf M 300 C, MarSurf M 400, MarSurf XR 1. РЭ».

Нормативные документы

ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне 0,025^1600 мкм»

Техническая документация фирмы Mahr GmbH, Германия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
