Дальномеры лазерные Leica DISTO D510
| Номер в ГРСИ РФ: | 53755-13 |
|---|---|
| Категория: | Дальномеры |
| Производитель / заявитель: | Фирма "Leica Geosystems AG", Швейцария |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53755-13 |
| Действует | по 06.06.2018 |
| Наименование | Дальномеры лазерные |
| Модель | Leica DISTO D510 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 399ffef3-df05-91ca-3061-e9ae1f1d6f80 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2013 |
| Страна-производитель | Швейцария |
| Информация о сертификате | |
| Срок действия сертификата | 06.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 559 п. 31 от 06.06.2013 |
Производитель / Заявитель
Компания "Leica Geosystems AG", ШВЕЙЦАРИЯ
Швейцария
Поверка
| Методика поверки / информация о поверке | МП АПМ 11-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
11659
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11538 (99%) |
| Неуспешных поверок (СИ непригодно) | 121 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
53755-13: Описание типа
2013-53755-13.pdf
|
Скачать | 81 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Дальномеры лазерные Leica DISTO D510 предназначены для измерения расстояний и углов наклона относительно горизонта.
Описание
Принцип измерения расстояний дальномеров лазерных Leica DISTO D510 основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.
Принцип измерения угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро Механическая Система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона дальномера меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдаётся на дисплей в виде угла наклона, в установленных единицах измерения.
Длина волны лазерного излучения - 635 нм, мощность - < 1 мВт, класс 2 в соответствии с IEC 60825-1 «Безопасность лазерных изделий».
Нулевой (начальной) точкой отсчёта дальномеров лазерных Leica DISTO D510 может быть:
- нижний торец корпуса;
- верхний торец корпуса;
- край многофункциональной позиционной скобы;
- центр резьбовой втулки при измерении со штатива.
Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти. Конструктивно дальномеры лазерные Leica DISTO D510 выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами лазерными Leica DISTO D510 осуществляется при помощи встроенной 12-кнопочной клавиатуры.

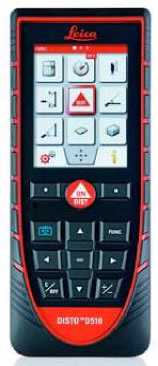

Фотография общего вида дальномеров лазерных Leica DISTO D510
Опломбирование узлов дальномеров лазерных Leica DISTO D510 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений: - расстояний, м - углов наклона, ...° |
0,05 - 200 360 |
|
Допускаемая СКП измерений, мм: - расстояний до 10 метров* - расстояний от 10 до 30 метров* - расстояний более 30 метров* - расстояний более 100 метров* |
1,0 1,0 + 0,1 х D 1,0 + 0,2 х D 1,0 + 0,3 х D |
|
- расстояний до 10 метров** - расстояний от 10 до 30 метров** - расстояний более 30 метров** - расстояний более 100 метров** - углов наклона, ..°: |
2,0 2,0 + 0,1 х D 2,0 + 0,2 х D 2,0 + 0,3 х D ±0,2 где D - измеряемое расстояние, м |
|
Наименьшая единица измерения: - расстояний, мм - углов наклона, .° |
0,1 0,1 |
|
Диаметр лазерной точки, мм, не более: - на расстоянии 10 м - на расстоянии 50 м - на расстоянии 100 м |
6 30 60 |
|
Объём внутренней памяти: |
20 измерений |
|
Источник электропитания: |
2 элемента питания типа ААА |
|
Диапазон рабочих температур, °С: |
-10...+50 |
|
Габаритные размеры (Д х Ш х В) мм, не более: |
143 x 58 x 29 |
|
Масса с элементами питания, г, не более: |
198 |
* - измерения на поверхность со 100 % отражательной способностью (стена окрашенная в белый цвет), слабая окружающая освещённость, +25 °С;
* * - измерения на поверхность с (10 - 100) % отражательной способностью, сильная окружающая освещённость, (-10...+50) °С
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномеров лазерных Leica DISTO D510.
Комплектность
|
Наименование |
Количество |
|
Дальномер лазерный |
1 |
|
Чехол для дальномера |
1 |
|
Элементы питания (тип ААА) |
2 |
|
Страховочный темляк |
1 |
|
Диск CD с руководством по эксплуатации |
1 |
|
Инструкция по технике безопасности |
1 |
|
Краткое руководство пользователя |
1 |
|
Сертификат производителя |
1 |
|
Упаковочная коробка |
1 |
|
Методика поверки |
1 |
Поверка
осуществляется по докменту МП АПМ 11-13 «Дальномеры лазерные Leica DISTO D510. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» в апреле 2013 г.
Перечень основного оборудования необходимого для поверки:
- контрольные расстояния (не менее трёх), длины которых равномерно располагаются в диапазоне измерения дальномеров и определены с погрешностью не более ±0,3 мм;
- квадрант оптический КО-60.
Сведения о методах измерений
Методика измерений приведена в документе: «Дальномеры лазерные Leica DISTO D510. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 19223-90 «Светодальномеры геодезические. Общие технические условия».
3. Техническая документация компании «Leica Geosystems AG», Швейцария.
Рекомендации к применению
- осуществление геодезической, картографической деятельности.
