Комплексы фотограмметрические Ракурс
| Номер в ГРСИ РФ: | 53756-13 |
|---|---|
| Производитель / заявитель: | ООО "Лаборатория цифрового зрения", г.С.-Петербург |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53756-13 |
| Действует | по 06.06.2018 |
| Наименование | Комплексы фотограмметрические |
| Модель | Ракурс |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a005637e-fb95-c200-5f19-d779b0d07c9f |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 06.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 559 п. 33 от 06.06.2013 |
Производитель / Заявитель
ООО "Лаборатория цифрового зрения", РОССИЯ, г.С.-Петербург
Россия
Поверка
| Методика поверки / информация о поверке | МП 2511/0002-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53756-13: Описание типа
2013-53756-13.pdf
|
Скачать | 89.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплексы фотограмметрические «Ракурс» (далее - комплексы) предназначены для измерений расстояний между объектами на месте дорожно-транспортного происшествия, фотофиксации и построения схем участков места происшествия.
Описание
Принцип действия комплексов основан на определении расстояний между объектами методом фотограмметрии по двум цифровым фотографиям, сделанным с разных точек, расстояние между которыми является базой съемки. Для координатной и размерной привязки используется мерный объект, размещаемый в поле зрения фотокамеры. После съемки цифровые фотографии передаются в персональный компьютер, оснащенный специализированным программным обеспечением (ПО), для обработки результатов измерений и построения схемы участка.
Комплекс включает в себя:
- цифровую фотокамеру, прошедшую процедуру калибровки при изготовлении комплекса;
- мерный объект;
- персональный компьютер (ПК), оснащенный специализированным ПО.

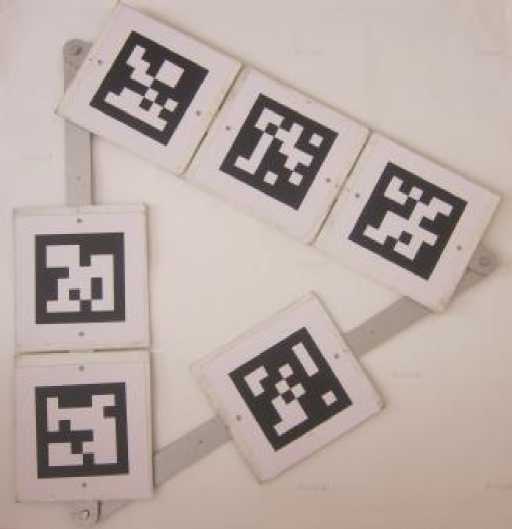

На рис. 1 представлен общий вид мерного объекта в рабочем состоянии.
Рис. 1. Общий вид мерного объекта в рабочем состоянии
Программное обеспечение
В комплексах используется автономное специализированное ПО установленное на ПК, входящий в комплект поставки комплекса.
ПО предназначено для обработки цифровых фотографий фотограмметрическими методами, в результате которой определяются трехмерные координаты выбранных точек объектов и их взаимное расположение. Полученные данные позволяют построить схему участка и определить расстояние между выбранными точками. Полученные данные могут быть экспортированы в файлы обменного формата dxf.
Для защиты программного обеспечения от несанкционированного вмешательства, которое может привести к искажению результатов измерений, предусмотрена защита в виде проверки целостности программного кода метрологической библиотеки, проверки идентификационного номера аппаратного обеспечения.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспече ния |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Автономное программное обеспечение для 32-битной архитектуры ПК |
RakursMetrologyDLL.dll |
1.0 |
38c9adf7a7acc0 cbd604cfd21a30 f654 |
MD5 |
|
Автономное программное обеспечение для 64-битной архитектуры ПК |
RakursMetrologyDLL64.dll |
1.0 |
4d37630efff151 9f36bdd9e0ef41 3110 |
MD5 |
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений расстояний , м - при размере базы съемки от 2 до 3,5 м - при размере базы съемки от 3,5 до 10 м |
от 0,1 до 30 от 0,1 до 55 |
|
Расстояние от точки съемки до конца измеряемого отрезка, м - при размере базы съемки от 2 до 3,5 м - при размере базы съемки от 3,5 до 10 м |
от 1,5 до 30 от 1,5 до 55 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний, мм: - при размере базы съемки от 2 до 3,5 м - при размере базы съемки от 3,5 до 7,5 м - при размере базы съемки от 7,5 до 10 м |
±(10 + 6L + 0,5M2) ±(10 + 8,5 L + 0,4M2) ±(10 + 5,5 L + 0,15 M2), где L - измеряемое расстояние, м; M - максимальное расстояние от точки съемки до конца измеряемого отрезка, м. |
|
Цифровая фотокамера: - разрешение фотографий, Мпикс, не менее - угол поля зрения, градус, не менее - наличие режима ручной фокусировки |
10 40 да |
|
Размеры маркера мерного объекта, мм - длина - ширина |
173,0±0,5 173,0±0,5 |
|
Условия эксплуатации: - температура окружающего воздуха при съемке, °С - температура окружающего воздуха при фотограмметрической обработке, ° С - относительная влажность окружающего воздуха при температуре 30 °С, %, не более |
от минус 20 до 40 от 5 до 40 95 |
|
Габаритные размеры мерного объекта, мм, не более: - в сложенном состоянии - в рабочем состоянии |
1000х260х40 1000x1000x40 |
|
Масса мерного объекта, кг, не более |
2,7 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
6000 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом, а также на маркировочной шильде на мерном объекте.
Комплектность
Таблица 3
|
Наименование |
Количество, шт. |
|
Цифровая фотокамера* |
1 |
|
Мерный объект |
1 |
|
ПК с установленным специализированным ПО |
1 |
|
Кабель связи цифровой камеры с ПК |
1 |
|
Паспорт «Ракурс» ПС |
1 |
|
Методика поверки МП 2511/0002-13 |
1 |
* Модель и заводской номер фотокамеры должны быть указаны в паспорте комплекса.
Поверка
осуществляется по документу МП 2511/0002-13 «Комплексы фотограмметрические «Ракурс».
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2013 г.
Основные средства поверки: дальномер лазерный GLM 250 VF; диапазон измерений расстояний от 1 до 250 м, абсолютная погрешность измерений расстояний не более ±(1+0,05-D-10’3) мм.
Сведения о методах измерений
приведены в паспорте.
Нормативные документы
1. ГОСТ Р 8.763-2011. Государственная поверочная схема для средств измерений длины в диапазоне от 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2. ТУ4011-02-69169793-2012 «Комплексы фотограмметрические «Ракурс». Технические условия».
Рекомендации к применению
Выполнение поручений суда, органов прокуратуры, государственных органов исполнительной власти.
