Преобразователи акустической эмиссии резонансные GT200UB
| Номер в ГРСИ РФ: | 53757-13 |
|---|---|
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53757-13 |
| Действует | по 07.05.2029 |
| Наименование | Преобразователи акустической эмиссии резонансные |
| Модель | GT200UB |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 84b97350-8504-244f-115f-328bde62f4d0 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 06.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 559 п. 34 от 06.06.2013 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров
Россия
Поверка
| Методика поверки / информация о поверке | АБКЖ.433649.008 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1209
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1207 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53757-13: Описание типа
2018-53757-13.pdf
|
Скачать | 123 КБ | |
|
53757-13: Методика поверки
2023-mp53757-13.pdf
|
Скачать | 97.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи акустической эмиссии резонансные GT200UB (далее -преобразователи GT200UB) предназначены для измерений колебательного смещения или скорости смещения поверхности твердых тел в диапазоне частот от 130 до 200 кГц.
Описание
Принцип действия преобразователя GT200UB основан на использовании пьезоэлектрического эффекта, при котором колебательные смещения или скорости смещения поверхности твердых тел преобразуются в электрические сигналы с помощью пьезокерамических преобразователей.
Конструктивно преобразователь GT200UB выполнен в виде цилиндрического корпуса из титанового сплава, внутри которого расположен пьезокерамический чувствительный элемент. Конструкция преобразователя GT200UB пылевлагонепроницаемая.
Преобразователь GT200UB имеет электрическую изоляцию чувствительного элемента от корпуса и неразъёмный 2-х жильный 2-х экранированный кабель типа 89463-Twinax-Bluy Hose cable и встроенный усилитель.
Органов управления, расположенных непосредственно на преобразователе GT200UB, не имеется.
Внешний вид преобразователей GT200UB приведен на рисунках 1 - 3.

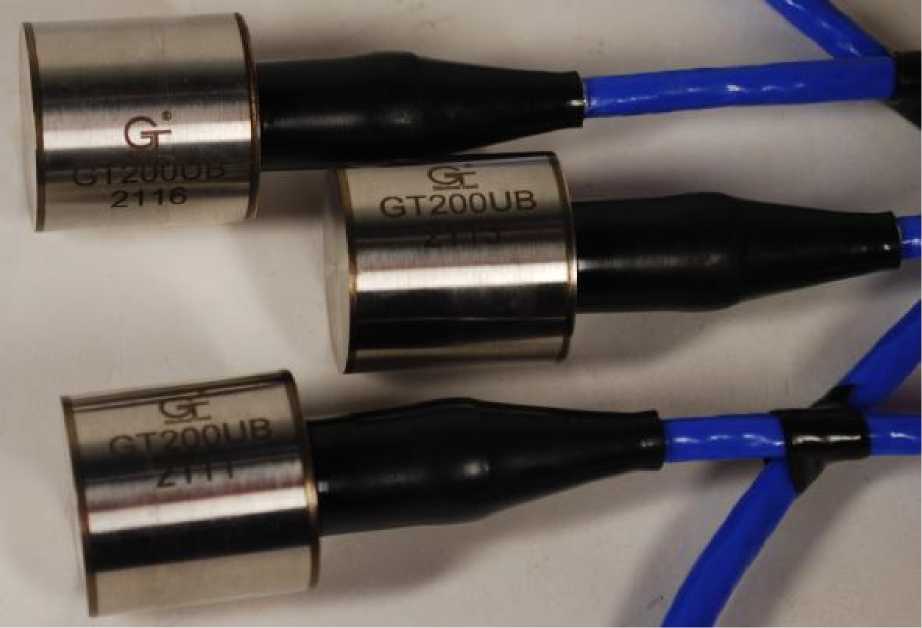

Рисунок 1 - Общий вид преобразователей GT200UB

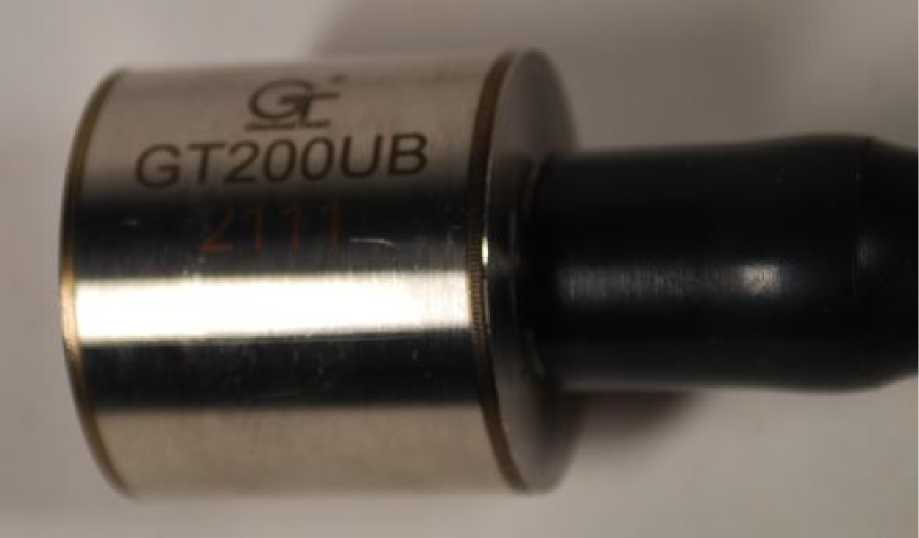

Рисунок 2 - Вид сбоку
Рисунок 3 - Место для нанесения обозначения типа датчика или размещения наклеек
Технические характеристики
Основные метрологические и технические характеристики преобразователей GT200UB приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Резонансная частота (Fp) с максимальным значением коэффициента электроакустического преобразования Кртах, кГц |
от 130 до 200 |
|
Коэффициент электроакустического преобразования на резонансной частоте (относительно 1 В/(м/с)) Кртах, дБ, не менее |
80 |
|
Коэффициент электроакустического преобразования (относительно 1В/(м/с)) в полосе пропускания (Крпп), дБ, не менее |
70 |
|
Пределы относительной погрешности электроакустического преобразования, % |
± 25 |
|
Габаритные размеры (диаметр х высота), мм, не более |
26,0 х 26,4 |
|
Масса (без кабеля), г, не более |
45 |
|
Напряжение питания постоянного тока, В |
12 ± 0,5 |
|
Ток потребления, мА, не более |
30 |
|
Диапазон рабочей температуры, °С |
от минус 55 до плюс 120 |
|
Относительная влажность воздуха при температуре плюс 20 °С, % |
до 98 |
|
Атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы ПАЭ, лет, не менее |
5 |
Знак утверждения типа
наносится на корпус преобразователя GT200UB методом лазерной гравировки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Комплект поставки включает:
- преобразователь акустической эмиссии широкополосный GT200UB - 1 шт.;
- комплект эксплуатационной документации (Преобразователи акустической эмиссии резонансные GT200UB. АБКЖ.433649.008 ПС. Паспорт; Преобразователи акустической эмиссии резонансные GT200UB. АБКЖ.433649.008 РЭ. Руководство по эксплуатации) - 1 комплект;
- методика поверки - 1 шт.
Поверка
осуществляется по документу АБКЖ.433649.008 МП «Инструкция. Преобразователи акустической эмиссии резонансные GT200UB. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 12.12.2012 г.
Основные средства поверки:
- система лазерная измерительная ЛИС-01М (регистрационный номер 42622-09), диапазон измерений виброперемещения (10-9 ^ 10-4) м с пределами допускаемой погрешности измерений ± 0,5 • 10-9 м, диапазон измерений линейного перемещения 10-9 ^ 10-3 м с пределами допускаемой погрешности измерений ± 3 • 10-9 м;
- осциллограф цифровой TDS-2014B (регистрационный номер 24018-06), полоса пропускания 100 МГц; коэффициент отклонения 2 мВ/дел...5 В/дел, погрешность установки ± 3 % (± 4 % при 2...5 мВ/дел); максимальное входное напряжение 300 В ср. кв.; коэффициент развертки 5 нс.50 с/дел, погрешность установки ± 0,005 %.
Сведения о методах измерений
Преобразователи акустической эмиссии резонансные GT200UB. АБКЖ.433649.008 РЭ. Руководство по эксплуатации.
Нормативные документы
РД 03-300-99 «Требования к преобразователям акустической эмиссии, применяемых для контроля опасных производственных объектов».
Преобразователи акустической эмиссии резонансные GT200UB. АБКЖ.433649.008 ТУ. Технические условия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
