Модули автоматического контроля оптических волокон МАК 100
| Номер в ГРСИ РФ: | 53772-13 |
|---|---|
| Производитель / заявитель: | ЗАО "Институт информационных технологий", Беларусь, г.Минск |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53772-13 |
| Действует | по 13.06.2018 |
| Наименование | Модули автоматического контроля оптических волокон |
| Модель | МАК 100 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 683d2e67-b976-9c6b-f082-2b00e4190ba1 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Беларусь |
| Информация о сертификате | |
| Срок действия сертификата | 13.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 587 п. 09 от 13.06.2013 |
Производитель / Заявитель
ЗАО "Институт информационных технологий", БЕЛАРУСЬ, г.Минск
Беларусь
Поверка
| Методика поверки / информация о поверке | МРБ МП.2267-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53772-13: Описание типа
2013-53772-13.pdf
|
Скачать | 171.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Модули автоматического контроля оптических волокон МАК 100 (далее - модули) предназначены для измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи.
Модули могут применяться в составе автоматизированных систем удаленного тестирования (мониторинга) ОВ для контроля параметров ВОЛС и прогнозирования неисправностей в них. Модуль может применяться при монтаже и эксплуатации волоконнооптических линий связи (ВОЛС) для контроля состояния кабелей и прогнозирования неисправностей в них.
Описание
Принцип действия модулей основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по оптическому волокну (ОВ) мощного одиночного оптического импульса. Сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и волоконно-оптической линии связи.
Модификации модулей отличаются длиной волны зондирующих импульсов, динамическим диапазоном и величиной мертвой зоны (см. таблицы 2-4).

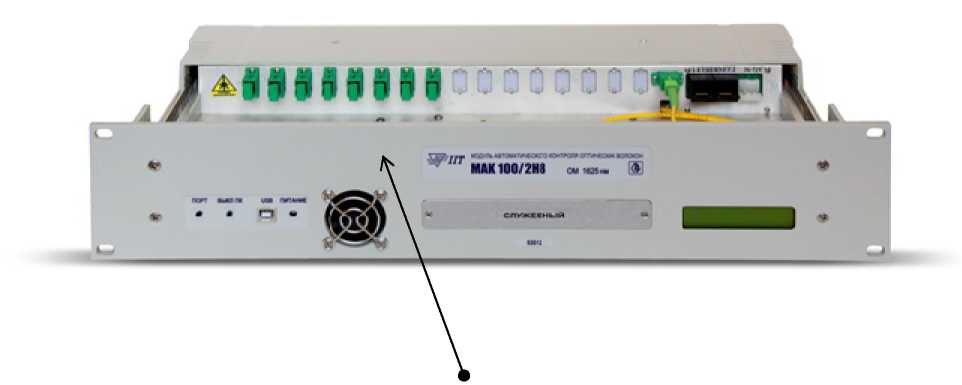

Внешний вид модуля представлен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки
Рисунок 1 - Модуль автоматического контроля оптических волокон МАК 100- общий вид
место пломбирования
Рисунок 2- Модуль автоматического контроля оптических волокон МАК 100- место пломбирования
Программное обеспечение
В модулях используется программное обеспечение (ПО) «RFTSReflect», а также ПО системы мониторинга ОВ «FIBERTEST».
ПО «RFTSReflect» используется для настройки параметров измерения, проведения измерений, обработки, хранения и представления в удобном виде результатов измерения.
ПО системы мониторинга ОВ «FIBERTEST» позволяет использовать модуль МАК 100 в системе мониторинга и обеспечивает передачу информации по каналам служебной связи, а также позволяет управлять процессом измерения, анализировать и хранить результаты измерения. Идентификационные данные ПО представлены в таблице 1.
Таблица 1_____________________________________________________________________________
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программное обеспечение RFTSReflect |
Reflect |
2.8.1.2252 |
192F897325006396420 C3C142A47FB72 по файлу Reflect.exe |
MD5 |
|
Программное обеспечение системы мониторинга ОВ FIBERTEST |
ftClient ftServer |
1.4.0.84 1.4.0.84 |
BD9F9A6F5859444668 5FAAA4DAE1D5BB по файлу ftClient.exe 7B1A9F9EC4918554A ECB81EE96D25A8A по файлу ftServer.exe |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики прибора приведены в таблицах 2-4. Таблица 2
|
Значение характеристики для модуля | |||
|
Наименование характеристики |
MAK100/1SZ МАК 100/1 Az MAK100/1HZ |
MAK1OO/2SZ MAK1OO/2AZ MAK1OO/2HZ |
MAK100/3SZ МАК 100/3 AZ MAK100/3HZ |
|
Длина волны, нм |
1550±20 |
1625±20 |
(1550±20) и (1625±20) |
|
Тип ОВ |
одномодовое | ||
|
Длительность зондирующих импульсов, нс |
6, 12, 25, 100, 300, 1000, 3000, 10000, 20000 | ||
|
Примечание - Три последних знака в обозначении модификации (МАК100/ XYZ) означают: X - длина волны (1-1550 нм; 2-1625 нм; 3- 1550 и 1625 нм); Y - динамический диапазон измерения затухания (см. таблицу 2); Z - количество портов (может принимать значения: 2; 4; 8; 12; 16) Длительность зондирующих импульсов соответствует значениям, указанным в таблице 2, с допускаемыми отклонениями: - плюс 50 % и минус 20 % для длительностей импульса 6, 12 нс; - ±20 % для длительности импульса 25 нс; - ±10 % для остальных длительностей импульсов. | |||
Динамический диапазон измерения затухания при отношении сигнал/шум, равном 1 (ОСШ=1), для модуля не менее приведенного в таблице 3.
Таблица 3
|
Модификация модуля |
Длительность зонди |
рующего импульса, нс | |||
|
100 |
1000 |
10000 |
20000 | ||
|
Динамический диапазон, дБ | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
MAK100/1SZ |
без фильтра |
18,5 |
23,5 |
28,5 |
30,0 |
|
с фильтром |
18,8 |
25,5 |
32,5 |
35,0 | |
|
MAK100/1AZ |
без фильтра |
22,5 |
27,5 |
32,5 |
34,0 |
|
с фильтром |
22,8 |
29,5 |
36,5 |
39,0 | |
|
MAK100/1HZ |
без фильтра |
26,5 |
31,5 |
36,5 |
38,0 |
|
с фильтром |
26,8 |
33,5 |
40,5 |
43,0 | |
|
MAK1OO/2SZ |
без фильтра |
17,5 |
22,5 |
27,5 |
29,0 |
|
с фильтром |
17,8 |
24,5 |
31,5 |
34,0 | |
|
MAK1OO/2AZ |
без фильтра |
21,5 |
26,5 |
31,5 |
33,0 |
|
с фильтром |
21,8 |
28,5 |
35,5 |
38,0 | |
|
MAK1OO/2HZ |
без фильтра |
24,5 |
29,5 |
34,5 |
36,0 |
|
с фильтром |
24,8 |
31,5 |
38,5 |
41,0 | |
|
MAK100/3SZ |
без фильтра |
18,5/17,5 |
23,5/22,5 |
28,5/27,5 |
30,0 / 29,0 |
|
с фильтром |
18,8/17,8 |
25,5/24,5 |
32,5/31,5 |
35,0 / 34,0 | |
|
МАК 100/3 AZ |
без фильтра |
22,5/21,5 |
27,5/26,5 |
32,5/31,5 |
34,0 / 33,0 |
|
с фильтром |
22,8/21,8 |
29,5/28,5 |
36,5/35,5 |
39,0 / 38,0 | |
|
MAK100/3HZ |
без фильтра |
26,5/24,5 |
31,5/29,5 |
36,5/34,5 |
38,0 / 36,0 |
|
с фильтром |
26,8/24,8 |
33,5/31,5 |
40,5/38,5 |
43,0 / 41,0 | |
Допускается снижение значений динамического диапазона измерения затухания на 1,5 дБ при граничных значениях рабочих температур для всех модификаций модуля.
Таблица 4
|
Наименование характеристики |
Значение характеристики для модуля | |
|
makioo/isz MAK100/2SZ MAK100/3SZ |
MAK100/1AZ MAK100/1HZ MAK100/2AZ MAK100/2HZ MAK100/3AZ MAK100/3HZ | |
|
Дискретность отсчета при измерении затухания, дБ, не менее |
0,001 | |
|
Величина мертвой зоны по затуханию при минимальной длительности зондирующего импульса и коэффициенте отражения не более минус 40 дБ, м, не более |
7 |
13 |
|
Величина мертвой зоны по отражению при минимальной длительности зондирующего импульса и коэффициенте отражения не более минус 40 дБ, м, не более |
2,5 |
3 |
|
Потребляемый ток при номинальном напряжении, А, не более |
0,75 | |
|
Напряжение питания постоянного тока, В |
(48±12) В/(60±12) В. | |
|
Г абаритные размеры модуля, мм, не более |
212х483х89 | |
|
Масса, кг, не более |
5 | |
|
Средний срок службы, лет, не менее |
10 | |
|
Средняя наработка на отказ, ч, не менее |
8000 | |
|
Условия эксплуатации: температура окружающего воздуха, ° С относительная влажность воздуха, % не более атмосферное давление, мм рт.ст. |
от минус 10 до плюс 50 °С; 90 % от 537 до 800 | |
|
Диапазоны измерения расстояний, км |
5, 10, 20, 40, 80, 120, 160, 240 | |
|
Пределы допускаемой абсолютной погрешности измерения расстояния, м |
± ( dl + dL + 3-10-5-L), где dl = 0,5 м - начальный сдвиг шкалы расстояний; dL - разрешение (интервал дискретизации сигнала обратного рассеяния), определяемое установленным диапазоном измеряемого расстояния, м (dL может принимать значения: 0,16; 0,32; 0,64; 1,3; 2,5; 3,8; 5,1; 7,6 м) L - измеряемое расстояние, м. | |
|
Пределы допускаемой абсолютной погрешности при измерениях затухания, дБ |
± (0,04-а), где а - измеренное затухание, дБ | |
|
Время непрерывной работы |
не ограничено | |
Знак утверждения типа
наносится на переднюю панель модуля методом офсетной печати, на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплект поставки представлен в таблице 5.
Таблица 5
|
Наименование |
Количество |
Примечание |
|
Модуль MAK100/XYZ |
1 |
XYZ- модификация модуля |
|
Кабель питания от внешнего источника |
1 | |
|
Кабель интерфейсный USB A - USB B |
1 | |
|
Кабель интерфейсный Ethernet |
1 | |
|
Компакт-диск с программным обеспечением ИИТ.71125-38 |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки (на компакт-диске) |
1 |
Поверка
осуществляется по документу МРБ МП.2267-2012 " Модули автоматического контроля оптических волокон МАК 100. Методика поверки", утвержденному РУП «Белорусский государственный институт метрологии» 28 сентября 2012 г.
Основные средства поверки:
1 Генератор оптический ОГ-2-1 (ГР № 23872-02).
Основные метрологические характеристики:
Рабочие длины волн оптического излучения (для одномодового ОВ): 1310±30 нм, 1550±30 нм, 1625±30 нм.
Диапазон воспроизведения длины (расстояния): 60 м + 500 км
Пределы допускаемой основной абсолютной погрешности при воспроизведении длины (расстояния): ± (0,2+T10’5L), м, где L - воспроизводимая длина (расстояние).
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления (затухания): ± 0,02-В, дБ, где В - измеряемое вносимое ослабление (затухание).
2 Волокно оптическое одномодовое
Основные технические характеристики:
Длина волокна: 3+4 км; 25+50 км
Сведения о методах измерений
Руководство по эксплуатации «Модули автоматического контроля оптических волокон МАК 100», п.6.3 «Проведение измерений».
Нормативные документы
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
ТУ BY 100003325.013-2012 "Модули автоматического контроля оптических волокон МАК 100. Технические условия".
Рекомендации к применению
Оказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторами связи (измерения, выполняемые при проведении работ по оценке соответствия средств связи установленным обязательным требованиям), согласно приказа Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. №184.
Лист № 6
Всего листов 6 Изготовитель
ЗАО "Институт информационных технологий",
Адрес: Республика Беларусь, 220030, г. Минск, ул. Октябрьская, д.19, корпус 5,
офис 306.
Испытательный центр
ФГУП «ВНИИОФИ»
Адрес: 119361, г.Москва, ул.Озерная, 46
тел. 437-56-33, факс 437-31-47
Е-mail: vniiofi@vniiofi.ru
сайт: www.vniiofi.ru
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
М.п.
Ф.В. Булыгин
«____»_____________2013 г.
