Длиномер осевой ОД2600
| Номер в ГРСИ РФ: | 53780-13 |
|---|---|
| Категория: | Длиномеры |
| Производитель / заявитель: | Новосибирский электровозоремонтный завод - филиал ОАО "Желдорреммаш", г.Новосибирск |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 53780-13 | ||||||
| Наименование | Длиномер осевой | ||||||
| Модель | ОД2600 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 19399e29-b85b-22c5-37d1-80317c07b415 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2013 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 587 п. 19 от 13.06.2013 |
Производитель / Заявитель
Новосибирский электровозоремонтный завод - филиал ОАО "Желдорреммаш", РОССИЯ, г.Новосибирск
Россия
Поверка
| Методика поверки / информация о поверке | НЭРЗ-МС-18 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
53780-13: Описание типа
2013-53780-13.pdf
|
Скачать | 90.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение

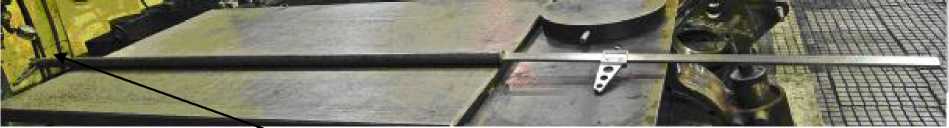

Длиномер осевой «ОД2600» (далее - Длиномер), предназначен для измерений длины оси колесной пары
Описание
Принцип действия Длиномера основан на определения отклонений длины оси колесной пары относительно номинального размера. Измерения проводятся следующим образом. Длиномер держат двумя руками и подводят неподвижную губку к торцу оси. Прижимая неподвижную губку к торцу оси, подвигают планку с подвижной губкой до контакта с торцом другой стороны оси. Фиксируем подвижную часть с помощью стопорного винта. Снимаем отсчет со шкалы
Длиномер осевой относится к средствам измерений, применяемым при ремонте и формировании колесных пар электровозов.
Место знака утверждения типа
Технические характеристики
|
Диапазон измерений, мм Пределы допускаемой абсолютной погрешности измерений, мм Цена деления шкалы, мм |
(1750-2600) ± 0,3 1,0 |
|
Габаритные размеры, мм |
2640х132х46 |
|
Масса, кг Длиномер эксплуатируется со следующими уточнениями: |
8,5 |
|
- температура окружающей среды, °С - верхнее значение относительной влажности воздуха без конденсации влаги не более, % - атмосферное давление, кПа Установленный срок службы, лет, не менее |
20 Ю —10 80 100 —55 5 |
Знак утверждения типа
нанесен на металлическую пластину на корпусе Длиномера методом гравировки и на титульный лист паспорта - типографским способом.
Комплектность
|
Обозначение |
Наименование |
Количе ство |
Заводской номер |
Примечание |
|
НЭРЗ-МС-18 ПС |
Паспорт |
1 | ||
|
НЭРЗ-МС-18 МП |
Методика поверки |
1 |
Поверка
осуществляется по документу НЭРЗ-МС-18МП «Длиномеры осевые «ОД2600». Методика поверки», утвержденному ФГУП «СНИИМ» в марте 2012 г.
Эталоны: набор концевых плоскопараллельных мер длины ГОСТ 9038-90 4 разряда; линейка ЛД-1-125 ГОСТ 8026-92; набор щупов №2 КТ.2 ТУ2-034-225-87; штангенциркуль ШЦ-П-2000-0,1 ГОСТ 166-89.
Сведения о методах измерений
НЭРЗ-МС-18ПС. «Длиномер осевой “ОД2600”. Паспорт».
Нормативные документы
1 Р 32-110-98 Руководство по установлению номенклатуры контролируемых параметров и средств измерений на железнодорожном транспорте, подлежащих государственному метрологическому контролю и надзору
2 ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
