Приборы показывающие и регистрирующие Альфалог 100К

Назначение

Приборы показывающие и регистрирующие Альфалог 100К (далее - приборы) предназначены для измерений и регистрации сигналов силы и напряжения постоянного тока, а также неэлектрических величин, преобразованных в указанные сигналы.

Описание

Принцип действия приборов основан на аналого-цифровом преобразовании измеряемой величины и представлении измеренных значений в цифровом виде на графическом табло или в аналоговом виде на диаграммной бумаге.

Приборы выполнены в прямоугольном металлическом корпусе и предназначены для утопленного щитового монтажа. Крепление приборов на щите осуществляется двумя скобами, входящими в комплект поставки. На задней панели корпуса расположены разъемы внешних подключений.

На передней панели расположены элементы индикации и клавиатура.

Приборы могут выполнять:

- измерение величин, представленных сигналами термопар (ТП), термопреобразователей сопротивления (ТС), или унифицированными сигналами силы и напряжения постоянного тока по четырем или шести каналам;

- вычисления в соответствии с функциями математических каналов;

- индикацию результатов измерений на графическом табло;

- регистрацию измеренных или вычисленных значений в энергонезависимой памяти;

- аналоговую или цифровую регистрацию результата измерений фломастером на диаграммной бумаге;

- сигнализацию выхода контролируемого параметра за заданные пределы;

- коммуникацию с внешними устройствами через интерфейс RS 485, по сети Ethernet и USB mini;

- питание трех датчиков напряжением 24 В при нагрузке до 30 мА

Приборы имеют общепромышленное исполнение.

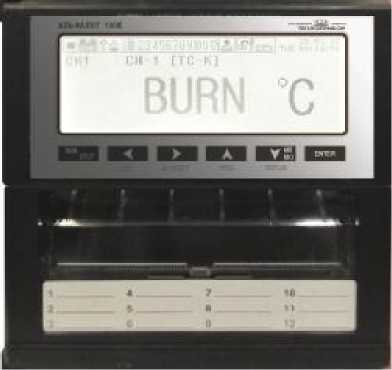

Общий вид приборов представлен на рисунке 1.

Рисунок 1 - Общий вид прибора Альфалог 100К

Программное обеспечение

Программа верхнего уровня Конфигуратор, работающая в комплекте с прибором, предназначена для проверки работоспособности прибора при соединении с компьютером и может показывать и/или изменять настройки прибора для работы с конкретным входным сигналом (тип датчика, диапазон измерения, уставки, настройки времени и даты) и показывать результаты измерений. Математической обработки по результатам измерений в программе верхнего уровня не предусмотрено.

Защита внутреннего программного обеспечения от изменения обеспечивается на этапе программирования микропроцессора: после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы.

Калибровочные коэффициенты, обеспечивающие метрологические характеристики прибора, хранятся в перепрограммируемой микросхеме, защищённой от несанкционированного изменения программно - вход в режим калибровки защищен паролем. Несанкционированное изменение настоек прибора защищено паролем.

Защита прибора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением гарантийной наклейки на корпус прибора.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Идентификационные данные ПО приборов приведены в таблице 1.

Таблица 1

Технические характеристики

Основные метрологические характеристики приборов приведены в таблице 2.

Таблица 2 - Основные метрологические характеристики Альфалог 100К

Скорость перемещения диаграммной ленты 10, 20, 40, 60, 120, 240 мм/ч. Отклонение скорости перемещения диаграммной ленты от номинального значения не более ± 0,5 %.

Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на каждые 10 °С равны половине пределов допускаемой основной погрешности.

Рабочие условия применения:

- температура окружающего воздуха от 0 до 50 ° С

(нормальная температура (20 ± 2) °С);

- относительная влажность до 80 % при 35 °С и более низких температурах без конденсации влаги;

- атмосферное давление от 84 до 106,7 кПа.

Напряжение питания от 100 до 240 В переменного тока частотой 50 или 60 Гц;

Потребляемая мощность, В^А, не более 34

Масса, кг, не более           2,0

Габаритные размеры, мм, не более 144х144х168

Средний срок службы, лет, не менее 10.

Знак утверждения типа

Знак утверждения типа наносится на паспортную табличку прибора и на титульные листы эксплуатационной документации типографским способом.

Комплектность

В комплект поставки входит:

а) прибор (исполнение в соответствии с заказом);

б) диаграммная лента - 6 упаковок;

в) крепежная скоба - 2 штуки;

г) фломастерная головка - 1 штука;

д) паспорт, руководство по эксплуатации, протокол обмена;

е) диск с пакетом программ;

ж) комплект ответных частей.

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации 2.556.120 РЭ.

Нормативные документы

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия.

ТУ 4217-080-00226253-2013 Приборы показывающие и регистрирующие Альфалог 100К.

Технические условия
