Датчики весоизмерительные тензорезисторные Т
| Номер в ГРСИ РФ: | 53838-13 |
|---|---|
| Категория: | Датчики весоизмерительные |
| Производитель / заявитель: | АО «Весоизмерительная компания «Тензо-М», дп. Красково |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53838-13 |
| Действует | по 11.04.2028 |
| Наименование | Датчики весоизмерительные тензорезисторные |
| Модель | Т |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1791ca2b-4193-b357-d98f-bf38bf6d126b |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 28.01 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 18.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 599 п. 01 от 18.06.2013 |
Производитель / Заявитель
Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М»), Московская область, г.о. Люберцы, д.п. Красково
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.726-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1045
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1031 (99%) |
| Неуспешных поверок (СИ непригодно) | 14 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53838-13: Описание типа
2022-53838-13.pdf
|
Скачать | 1.4 MБ | |
|
53838-13: Методика поверки
2022-mp53838-13.pdf
|
Скачать | 68.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики весоизмерительные тензорезисторные Т (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Описание
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов соединенных в мостовую схему при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента параллелограммной формы (рисунок 1-6), выполненного из нержавеющей стали для датчиков Т2, Т4, Т50М1, Т50М2, Т50М3 или алюминиевого сплава для датчиков Т24АМ1, Т24АМ2, Т40А, Т60АМ1, Т60АМ2, штуцера или отверстия для ввода кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования у датчиков Т2, Т4 защищены герметичным сильфоном, у датчиков Т50М1, Т50М2 и Т50М3 защищены герметичными крышками и колпачками, а у остальных закрыты герметиком.
Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение Д-Р-К, где:
Д - обозначение датчика (Т2, Т4, Т24АМ1, Т24АМ2, Т40А, Т50М1, Т50М2, Т50М3, Т60АМ1 и Т60АМ2);
Р - максимальная нагрузка, т;
К - класс точности по ГОСТ Р 8.726-2010 и число поверочных интервалов (С1 или С3).
Внешний вид датчиков показан на рисунках 1 - 6.

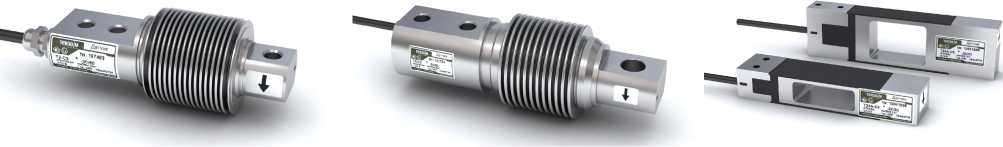

Рисунок 1 - Внешний вид Рисунок 2 - Внешний вид Рисунок 3 - Внешний вид
датчиков Т2 датчиков Т4 датчиков Т24АМ1 и Т24АМ2

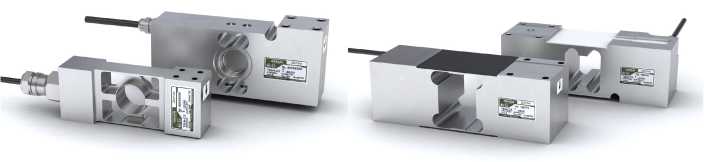

Рисунок 4 - Внешний вид датчиков Т40А
Рисунок 6 - Внешний вид датчиков Т60АМ1 и Т60АМ2
Рисунок 5 - Внешний вид датчиков Т50М1, Т50М2,
Т50М3
Пломбирование датчиков не предусмотрено.
Маркировка датчиков производится на фирменной наклейке (рисунок 7), на которой нанесены:
- торговая марка изготовителя;
- модификация весоизмерительного датчика;
- максимальная нагрузка Emax;
- серийный номер;
- знак утверждения типа.
Рисунок 7 - Внешний вид наклейки датчиков Т
Технические характеристики
Метрологические и технические характеристики датчиков приведены в таблицах 1- 5.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Обозначение датчика | ||||
|
Т2 |
Т4 |
Т24АМ1 | |||
|
Класс точности по ГОСТ 8.631-2013 |
С | ||||
|
Максимальное число поверочных интервалов, Птах = Emax /V |
1000 |
3000 |
1000 |
3000 |
3000 |
|
Максимальная нагрузка, Етах, т |
0,02; 0,05; 0,1; 0,2; 0,5 |
0,3; 0,5; 1; 1,5 |
0,005; 0,01; 0,02; 0,03; 0,04 | ||
|
Минимальная нагрузка, Emin, т |
0 | ||||
|
Значение поверочного интервала V, кг |
Етах / Птах | ||||
|
Минимальный поверочный интервал, Vmin, кг |
Етах /5000 |
Етах /10000 |
Етах /5000 |
Етах /10000 |
Етах /6000 |
|
Выходной сигнал при Етах, мВ/В |
2±0,005 |
2±0,002 |
2±0,005 |
2±0,002 |
2±0,1 |
|
Входное сопротивление, Ом |
390±15 |
413±20 | |||
|
Выходное сопротивление, Ом |
350±1 |
350±25 | |||
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Обозначение датчика | |||
|
Т24АМ2 |
Т40А |
Т50М1 |
Т50М2 | |
|
Класс точности по ГОСТ 8.631-2013 |
С | |||
|
Максимальное число поверочных интервалов, nmax = Emax Zv |
3000 |
3000 |
3000 |
3000 |
|
Максимальная нагрузка, Emax, т |
0,005; 0,01; 0,02; 0,03; 0,05; 0,1; 0,2 |
0,05; 0,1; 0,15; 0,2; 0,25 |
0,01; 0,02; 0,05; 0,1; 0,2 |
0,1; 0,25; 0,5 |
|
Минимальная нагрузка, Emin, т |
0 | |||
|
Значение поверочного интервала v, кг |
Emax Z Птах | |||
|
Минимальный поверочный интервал, Vmin, кг |
Emax /10000 |
Emax /7500 |
Emax /12500 |
Emax /6000 |
|
Выходной сигнал при Emax, мВ/В |
2±0,2 |
2±0,2 |
2±0,1 |
2±0,2 |
|
Входное сопротивление, Ом |
413±20 |
413±20 |
1100±50 |
380±10 |
|
Выходное сопротивление, Ом |
350±25 |
350±25 |
960±50 |
350±3 |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Обозначение датчика | |||
|
Т50М3 |
Т60АМ1 |
Т60АМ2 | ||
|
Класс точности по ГОСТ 8.631-2013 |
С | |||
|
Максимальное число поверочных интервалов, nmax = Emax /V |
3000 |
3000 |
1000 |
3000 |
|
Максимальная нагрузка, Emax, т |
0,05; 0,1; 0,25; 0,5; 1 |
0,03; 0,05; 0,1; 0,2; 0,3; 0,5; 0,75 |
0,1; 0,2; 0,3 | |
|
Минимальная нагрузка, Emin, т |
0 | |||
|
Значение поверочного интервала v, кг |
Emax / nmax | |||
|
Минимальный поверочный интервал, Vmin, кг |
Emax /12500 |
Emax /7500 |
Emax /5000 |
Emax /10000 |
|
Выходной сигнал при Emax, мВ/В |
2±0,1 |
2±0,2 |
2±0,2 | |
|
Входное сопротивление, Ом |
1100±50 |
413±20 |
400±10 | |
|
Выходное сопротивление, Ом |
960±50 |
350±25 |
350±3 | |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Невозврат выходного сигнала при возврате к минимальной нагрузке СDR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от Emax в течение 30 мин, выраженный через поверочный интервал v |
±0,5 |
|
Пределы допускаемой погрешности mpe: до 500v вкл. св. 500v до 2000v вкл. св. 2000v |
±0,35v ±0,70v ±1,05v |
|
Предельные значения температуры, °С |
от - 10 до + 40 |
|
Обозначение по влажности |
CH |
|
Предел допустимой нагрузки, % от Emax |
125 (для Т2, Т4, Т60АМ2) 150 (для Т50М2, Т24АМ1, Т24АМ2, Т40А, Т60АМ1) 200 (для Т50М1, Т50М3) |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температур эксплуатации и хранения, °С |
от -50 до +50 |
|
Напряжение питания, В |
от 3 до 12 |
|
Вероятность безотказной работы за 2000 ч |
0,98 |
|
Маркировка взрывозащиты |
0ExiaIICT6 X |
|
Таблица 6 - Основные технические ха |
рактеристики | |||||
|
Обозначение датчика |
Максимальная нагрузка, Emax, т |
Г абаритные размеры, мм, не более |
Масса, кг, не более | |||
|
длина |
ширина |
высота |
диаметр | |||
|
Т2 |
0,02; 0,05; 0,1; 0,2 |
125 |
_ |
_ |
48 |
0,7 |
|
Т4 |
0,3; 0,5; 1 |
210 |
_ |
_ |
66 |
2,5 |
|
Т24АМ1 |
0,005 |
130 |
25,5 |
22 |
_ |
0,15 |
|
0,01; 0,02; 0,03; 0,04 |
30 | |||||
|
Т24АМ2 |
0,005; 0,01; 0,02; 0,03 |
150 |
20 |
40 |
_ |
0,25 |
|
0,05; 0,1; 0,2 |
25,5 | |||||
|
Т40А |
0,05; 0,1; 0,15; 0,2; 0,25 |
150 |
39 |
39 |
_ |
0,7 |
|
Т50М1 |
0,01; 0,02; 0,05; 0,1; 0,2 |
163 |
30 |
48 |
_ |
1,0 |
|
Т50М2 |
0,1; 0,25; 0,5 |
150 |
39 |
73 |
_ |
2,5 |
|
Т50М3 |
0,05; 0,1; 0,25; 0,5; 1 |
232 |
74 |
74 |
_ |
6,0 |
|
Т60АМ1 |
0,03; 0,05; 0,1; 0,2; 0,3; 0,5; 0,75 |
188 |
64 |
63 |
_ |
2,0 |
|
Т60АМ2 |
0,1; 0,2; 0,3 |
188 |
63 |
63 |
_ |
1,8 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и термосублимационным способом на фирменную наклейку.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Датчик весоизмерительный тензорезисторный с кабелем |
Т |
1 шт. |
|
Паспорт |
4273 -066-18217119-2007 ПС |
1 экз. |
|
Транспортная тара |
_ |
1 шт. |
Сведения о методах измерений
изложены в ГОСТ 8.631-2013 «Датчики весоизмерительные. Общие технические требования.
Методы испытаний».
Нормативные документы
ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования.
Методы испытаний
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ТУ 4273-066-18217119-2007 Датчики сило- и весоизмерительные тензорезисторные серий М, Н, Т и С. Технические условия
