Датчики давления ИДД
| Номер в ГРСИ РФ: | 53841-13 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | АО "НПК "ВИП", г.Екатеринбург |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53841-13 |
| Действует | по 18.06.2018 |
| Наименование | Датчики давления |
| Модель | ИДД |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7fa74770-27ad-9034-58c1-7f64f21ccd64 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 18.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 599 п. 05 от 18.06.2013 |
Производитель / Заявитель
ЗАО "НПК ВИП", РОССИЯ, г.Екатеринбург; ФГУП "Завод "Прибор", РОССИЯ, г.Челябинск
Россия
Поверка
| Методика поверки / информация о поверке | МП 88-221-2012 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (75%) |
| Неуспешных поверок (СИ непригодно) | 2 (25 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
53841-13: Описание типа
2013-53841-13.pdf
|
Скачать | 86.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики давления ИДД (далее - датчики) предназначены для измерения избыточного давления воды в магистралях систем теплоснабжения, горячего и холодного водоснабжения, при эксплуатации в составе автоматизированного индивидуального теплового пункта (АИТП).
Описание
Принцип действия датчиков основан на измерении и преобразовании давления среды, воздействующей на мембрану чувствительного элемента, в электрический сигнал на базе интерфейса CAN (стандарт ISO 11898), версии 2.0 В, пропорциональный механической деформации мембраны.
Конструктивно датчик состоит из первичного преобразователя, электронного блока обработки сигналов, расположенных в цилиндрическом корпусе, и соединителя электрического типа DIN 43650.
Подача измеряемого давления осуществляется через штуцер с резьбой. Подача питания и съём сигнала осуществляется через соединитель электрический.
По устойчивости к климатическим воздействиям датчики соответствуют исполнению УХЛ 3.1 по ГОСТ 15150-69.
По устойчивости к воздействию атмосферного давления датчики соответствуют группе P1 по ГОСТ Р 52931-2008.
Степень защиты оболочки от проникновения пыли и воды IP54 по ГОСТ 14254-96.
По устойчивости к механическим воздействиям датчики являются виброустойчивыми и соответствуют группе L3 по ГОСТ Р 52931-2008.
Датчики являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.
Общий вид датчика представлен на рисунке 1.

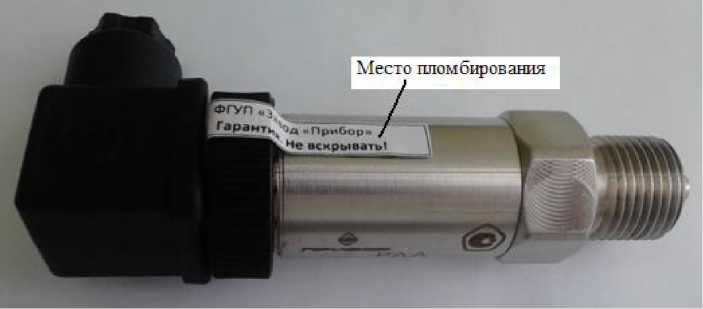

Рисунок 1 - Фото общего вида с указанием места пломбирования
Программное обеспечение
Идентификационные данные программного обеспечения, используемого для передачи данных с датчика на внешние устройства, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
РПО «IDD» |
IDD_v10.hex |
Версия 1.0 |
362DC210D31 391BFAFC1E0 31525D93DB |
MD5 |
Прикладное программное обеспечение (ППО) датчиков давления ИДД не влияет на метрологические характеристики.
Защита программного обеспечения датчиков от непреднамеренных и преднамеренных изменений соответствует уровню ”С” по МИ 3286-2010.
Технические характеристики
|
Верхний предел измерения избыточного давления (ВПИ), МПа |
1,6 |
|
Пределы допускаемой основной приведенной погрешности измерения избыточного давления (Уп ), в % от ВПИ |
± 0,25 |
|
Предел допускаемой вариации выходного сигнала, в % от ВПИ |
0,5 ■ г. |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от ВПИ Пределы допускаемой дополнительной приведенной погрешности, вызванной плавным изменением напряжения питания, % от ВПИ Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием вибрации, % от ВПИ Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием внешнего переменного магнитного поля, % от ВПИ |
± 0,15 |
|
± 0,1 | |
|
± 0,1 | |
|
± 0,1 | |
|
Напряжение питания постоянного тока, В |
12-36 |
|
Потребляемая мощность, В •А, не более |
2 |
|
Масса, кг, не более |
0,5 |
|
Габаритные размеры, мм, не более длина ширина высота |
130 55 35 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от 5 до 50 |
|
- относительная влажность воздуха при температуре 35 оС, % |
от 30 до 80 |
|
Средняя наработка до отказа, ч, не менее |
100 000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на корпус датчика давления ИДД методом лазерной гравировки.
Комплектность
|
Обозначение |
Наименование |
Кол. |
Примечания |
|
ИДД |
Датчик давления |
1 | |
|
Прокладка |
1 | ||
|
ПКЕВ.406233.001ПС |
Паспорт |
1 | |
|
МП 88-221-2012 |
Методика поверки |
1 |
Поставляется один экземпляр на 10 штук и меньшее количество датчиков, при поставке в один адрес, если иное не оговорено в заказе |
|
ПКЕВ.406233.001РЭ |
Руководство по эксплуатации |
1 | |
|
643.ПКЕВ.00007-02 33 02 |
Руководство оператора ППО ИДД |
1 | |
|
643.ПКЕВ.00007-02 34 |
Руководство оператора ППО ИДД |
1 | |
|
Прикладное программное обеспечение (ППО) |
CD диск с ППО |
1 | |
|
Преобразователь интерфейсов SL-USB-CAN06AEXT |
Преобразователь USB - CAN |
1 |
Поставляется по отдельному заказу |
Поверка
осуществляется по документу МП 88-221-2012 «ГСИ. Датчики давления ИДД. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.
Перечень эталонов, применяемых при поверке:
- калибратор давления СРС 3000. Диапазон измерения избыточного давления (0-4) МПа, пределы допускаемой основной приведенной погрешности ± 0,025 %.
Сведения о методах измерений
Методика измерений входит в состав руководства по эксплуатации ПКЕВ.406233.001РЭ
«Датчики давления ИДД».
Нормативные документы
1 ГОСТ 22520-85 Датчики давления, разрежения и разности давления с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
Лист № 4
Всего листов 4
3 ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
4 ПКЕВ.406233.001ТУ Датчики давления ИДД. Технические условия.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
