Манометры дифференциальные показывающие Media 05, Media 5, Media 6
| Номер в ГРСИ РФ: | 53843-13 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "Samson AG", Германия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53843-13 |
| Действует | по 18.06.2018 |
| Наименование | Манометры дифференциальные показывающие |
| Модель | Media 05, Media 5, Media 6 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 88145759-fd76-8bab-bbaa-47a65d4d9b54 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 18.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 599 п. 07 от 18.06.2013 |
Производитель / Заявитель
Фирма "Samson AG", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МИ 2124-90, МИ 1997-89 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 179 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53843-13: Описание типа
2013-53843-13.pdf
|
Скачать | 135 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Манометры дифференциальные показывающие Media 05, Media 5, Media 6 предназначены для измерений разности значений давления (перепада).
Описание
Действие манометров дифференциальных показывающих Media 05, Media 5, Media 6 основано на уравновешивании измеряемого давления силой упругой деформации измерительной пружины. Под воздействием измеряемого давления измерительная мембрана деформируется и через передаточный механизм приводит стрелку манометра во вращательное движение относительно шкалы.
Различные модели манометров дифференциальных отличаются друг от друга точностными характеристиками, геометрическими размерами и массой. Модель Media 6 снабжена встроенным тензорезистивным преобразователем давления.

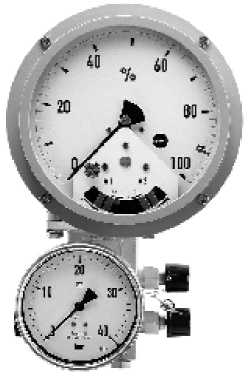

Рис. 1 Общий вид манометров дифференциальных показывающих Media 5

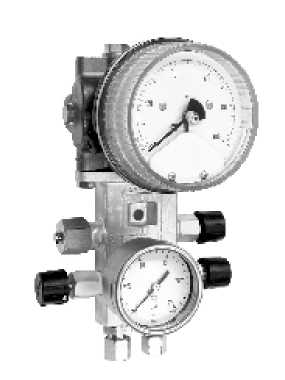

Рис. 2 Общий вид манометров дифференциальных показывающих Media 05

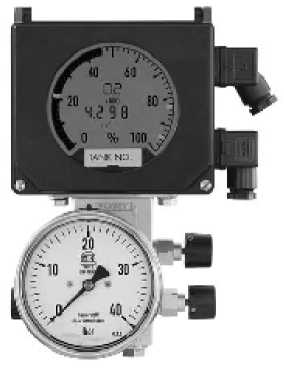

Рис. 3 Общий вид манометров дифференциальных показывающих Media 6
Программное обеспечение
На манометрах дифференциальных показывающих Media 6 установлено программное обеспечение, идентификационные данные которого приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
5006_S0191_S R_V310_B100 HEX |
1350_0191 |
V310_B100HE X |
Не используется |
_ |
Программное обеспечение неизменяемое и не считываемое.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «С» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики представлены в таблице 1.
Таблица 2
|
Наименование характеристики |
Media 05 |
Media 5 |
Media 6 |
|
Диапазоны измерений давления, кПа (мбар) |
от от 0 до 6 (от 0 до 60) до от 0 до 360 (от 0 до 3600) |
от от 0 до 6 (от 0 до 60) до от 0 до 360 (от 0 до 3600) |
от от 0 до 10 (от 0 до 100) до от 0 до 360 (от 0 до 3600) |
|
Аналоговый электрический выходной сигнал, мА |
- |
- |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности измерения давления, % |
±2,5 |
±1,6 |
±1 |
|
Влияние температуры окружающей среды, % на 10оС |
±0,5 |
±0,3 |
±0,2 |
|
Габаритные размеры (диаметр х длина), не более, мм |
215x110 |
300x190 |
250x200 |
|
Масса, не более, кг |
4,5 |
5 |
5 |
|
Диапазон температур окружающей среды, °С |
от минус 20 до 70* | ||
Лист № 3
Всего листов 4
*Допускается работа в температурном диапазоне от минус 40 до минус 20 и от 70 до 80 °С. Дополнительная погрешность в этом диапазоне не нормируется.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта печатным методом, а на прибор наносится наклейка с изображением знака утверждения типа.
Комплектность
В комплект поставки входят:
- прибор,
- паспорт.
Поверка
осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, мановакуум-метры, напоромеры, тягомеры, тягонапоромеры показывающие и самопишущие. Методика поверки».
Поверка модели Media 6 дополнительно проводится по документу МИ 1997-89 «Преобразователи давления измерительные. Методика поверки». При этом штуцер, обозначенный знаком «-» соединяется с атмосферой.
Сведения о методах измерений
«Манометр дифференциальный показывающий Media 05. Паспорт»
«Манометр дифференциальный показывающий Media 5. Паспорт»
«Манометр дифференциальный показывающий Media 6. Паспорт»
Нормативные документы
1. ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия»
2. ГОСТ 22520 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
3. ГОСТ 8.187 «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4x10 в ст. 4 Па».
4. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».
Рекомендации к применению
Осуществление производственного контроля над соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасных производственных объектов.
