Проксиметры индуктивные XS9C111A2L2, XS9D111A2L2
| Номер в ГРСИ РФ: | 53868-13 |
|---|---|
| Производитель / заявитель: | Фирма "Schneider Electric Industries SAS", Франция |
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 53868-13 | ||||||||||||||||||||||||
| Наименование | Проксиметры индуктивные | ||||||||||||||||||||||||
| Модель | XS9C111A2L2, XS9D111A2L2 | ||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9db3f34e-6486-6a0c-68f7-629a55ebaf25 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
| Год регистрации | 2013 | ||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Франция |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 610 п. 15 от 24.06.2013 |
Производитель / Заявитель
Фирма "Schneider Electric", ФРАНЦИЯ
Франция
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.669-2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53868-13: Описание типа
2013-53868-13.pdf
|
Скачать | 87.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Проксиметры индуктивные XS9C111A2L2, XS9D111A2L2 (далее - проксиметры) предназначены для бесконтактных измерений осевого и радиального перемещений металлических объектов и используются в отраслях промышленности, связанных с применением продукции машиностроения и станкостроения (движущиеся узлы машин и механизмов, приводы станков, элементы автоматики и т.д.).
Описание
Принцип действия проксиметров индуктивных основан на взаимодействии электромагнитного поля, создаваемого проксиметрами с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля. Питание проксиметров осуществляется постоянным напряжением, которое преобразуется схемой проксиметра в переменное напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между проксиметром и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование позволяет проводить измерения зазора и его изменения.
Проксиметры являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный выходной сигнал).
Данные модели проксиметров имеют выходной интерфейс с нормированным токовым выходом (от 4 до 20 мА).

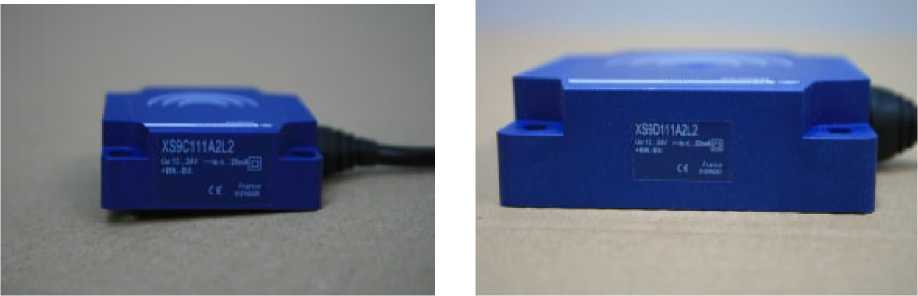

Общий вид проксиметров индуктивных XS9C111A2L2, XS9D111A2L2 показан на рис. 1
Рисунок 1 - Проксиметры индуктивные XS9C111A2L2, XS9D111A2L2
Технические характеристики
|
XS9C111A2L2 |
XS9D111A2L2 | |
|
Заводские номера |
035609, 035609.1, 035609.2, 035609.3 |
035605,035605.1, 035605.2,035605.3 |
|
Диапазон измерений, мм |
от 2 до 15 включ. |
от 5 до 40 включ. |
|
Предел допускаемой основной относительной погрешности в диапазоне частот, % |
± 3 | |
|
Нелинейность в диапазоне измерений, %, не более |
± 2 | |
|
Максимальная рабочая частота, Гц |
1000 |
100 |
|
Относительная основная погрешность измерений в рабочем диапазоне температур, %, не более |
± 10 | |
|
Габаритные размеры (Д х Ш х В), мм |
40 х 40 х 15 |
80 х 80 х 26 |
|
Масса, г |
95 |
340 |
|
Условия эксплуатации: диапазон рабочих температур |
от минус 25 до плюс 70 включ. | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта методом печати.
Комплектность
Проксиметры индуктивные 8 шт
Паспорт 8 шт
Поверка
осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Сведения о методах измерений
приведены в ГОСТ ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».
Нормативные документы
1. ГОСТ ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».
2. Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленных законодательством Российской Федерации обязательным требованиям.
