Комплексы аппаратно-программные Nemo
| Номер в ГРСИ РФ: | 53876-13 |
|---|---|
| Производитель / заявитель: | Фирма "Anite Finland Ltd.", Финляндия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53876-13 |
| Действует | по 24.06.2018 |
| Наименование | Комплексы аппаратно-программные |
| Модель | Nemo |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b168736b-a961-eb5e-5de1-c339ed096e59 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Финляндия |
| Информация о сертификате | |
| Срок действия сертификата | 24.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 610 п. 24 от 24.06.2013 |
Производитель / Заявитель
Фирма "Anite Finland Ltd.", ФИНЛЯНДИЯ
Финляндия
Поверка
| Методика поверки / информация о поверке | МП Р 1899-2013 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
53876-13: Описание типа
2013-53876-13.pdf
|
Скачать | 99.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплексы аппаратно - программные Nemo предназначены для измерения уровней сигналов радиоканалов, обнаруживаемых в заданном диапазоне частот.
Описание
Принцип действия комплексов аппаратно - программных Nemo базируется на использовании сканирующего приемника, имеющего в основе супергетеродинный приемник, который включает в себя цифровой сигнальный процессор для обнаружения сигнала, демодуляции и сбора данных. Аппаратный блок комплекса включает в себя радиочастотный модуль, определяющий полосу рабочих частот, а также сканирующий приемник и GPS-приемник. В сканирующем приемнике используется управляющий процессор, выполняющий функции контроля по обмену данными и связи с ПЭВМ, которая функционирует совместно с приемником в составе комплекса. Наличие GPS-приемника обеспечивает привязку получаемых данных к координатам местности. Комплекс позволяет проводить измерения уровня сигнала, необходимого для определения зоны покрытия от базовых станций при планировании, установке и обслуживании сетей мобильной связи. Цифровой сигнальный процессор под управлением ПЭВМ осуществляет настройку на измеряемые радиочастотные диапазоны. Полученные исходные данные обрабатываются и на выходе комплекса формируются усредненные значения уровня сигнала и данные с идентификатором базовой станции, к которой он относится, а также другие радиочастотные параметры.
Комплексы аппаратно - программные Nemo представляют собой переносимые устройства, позволяющие работать в режиме автоматического сканирования по фиксированным частотам, а также в ручном режиме работы, обеспечивая при этом высокую надежность обнаружения радиосигналов.

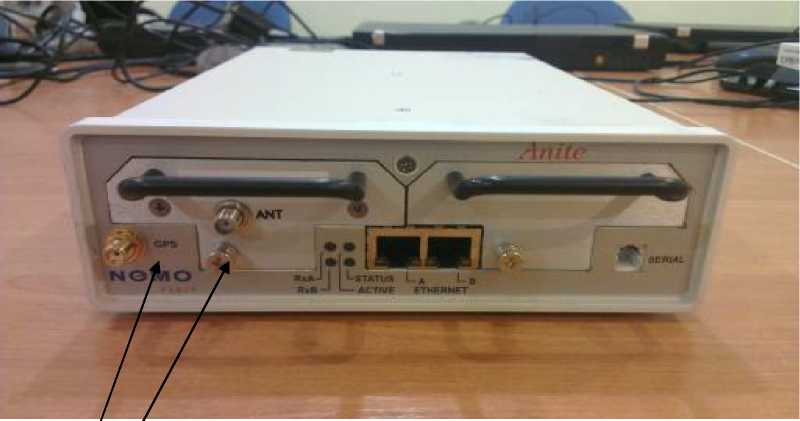

Внешний вид аппаратного блока комплекса представлен на рисунке 1.
Место нанесения знака утверждения типа Место для пломбирования
Рисунок 1
Программное обеспечение
Идентификационные данные программного обеспечения
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Nemo Outdoor |
Nemo Outdoor |
6.4.1.8 |
ff75c911aa2b5ba9a 05a66d73731b46e |
md5 |
Программное обеспечение реализовано без выделения метрологически значимой части.
Влияние программного обеспечения не приводит к выходу метрологических
характеристик комплекса аппаратно - программного за пределы допускаемых значений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010 - А.
Комплексы аппаратно - программные работают под управлением внешнего персонального компьютера с установленным программным обеспечением Nemo Outdoor, который проводит обработку информации и выполняет ряд вычислительных функций. Для связи с персональным компьютером используется интерфейс Ethernet. Персональный компьютер не входит в комплект поставки.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
- процессор Intel® Pentium II® 600 МГц (или аналог);
- наличие адаптера локальной сети - Ethernet;
- оперативная память 512 Мб;
- разрешение экрана 1024 х 768;
- операционная система Windows® XP (SP 2), Windows® 7;
- наличие клавиатуры и манипулятора "мышь".
Технические характеристики
Таблица 2
|
1 |
2 |
|
Радиочастотный модуль, входящий в состав комплекса |
GWIRDC94182126 |
|
Диапазон рабочих частот, МГц: - полоса частот 1 - полоса частот 2 - полоса частот 3 - полоса частот 4 |
от 925 до 2690 от 925 до 960 от 1805 до 1880 от 2110 до 2170 от 2500 до 2690 |
|
Чувствительность приемника во всех частотных диапазонах, дБмВт, не более (где дБмВт означает дБ относительно 1 мВт) |
Минус 100 |
|
Пределы допускаемой абсолютной погрешности измерения уровня сигнала, дБмВт |
± 3 |
|
Габаритные размеры аппаратного блока (даинахширинахвысота), мм, не более |
245x160x50 |
|
Масса, кг, не более: - с одним радиочастотным блоком; - с двумя радиочастотными блоками |
1,2 1,5 |
|
1 |
2 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С; относительная влажность воздуха при температуре плюс 25 °С, %; атмосферное давление, мм рт. ст. |
от 0 до плюс 50 не более 98 от 795 до 450 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и маркируется на передней панели аппаратного блока комплекса методом шелкографии (в нижнем левом углу).
Комплектность
Комплект поставки «Комплекса аппаратно - программного Nemo» приведён в таблице 3.
Таблица 3
|
Наименование, тип |
Обозначение, модель |
Кол., шт. |
Примечание |
|
Сканирующий приемник |
1 |
Входят в состав аппаратного блока комплекса | |
|
Радиочастотный модуль |
GWIRDC94182126 |
1 или 2 | |
|
GPS приемник |
1 | ||
|
USB ключ с паролем |
1 | ||
|
Выносная антенна. |
1 | ||
|
Кабель Ethernet |
1 | ||
|
Кабель питания |
1 | ||
|
Руководство по эксплуатации |
1 | ||
|
Методика поверки |
МП РТ 1899-2013 |
1 | |
|
Программный комплекс Nemo Outdoor |
1 |
на компакт-диске | |
|
Упаковка |
1 |
Поверка
осуществляется по документу МП РТ 1899-2013 «Комплексы аппаратно - программные Nemo. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 18 февраля 2013 г.
Основные средства поверки:
генератор сигналов высокочастотный векторный SMBVIOOA
(регистрационный номер 41800-09),
- пределы допускаемой абсолютной погрешности установки мощности выходного сигнала: ± 0,5 дБмВт (в диапазоне 1 МГц - 3 ГГц).
Сведения о методах измерений
Методы измерений приведены в документе «Комплексы аппаратно - программные Nemo.
Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия (требования к средству измерений).
2 ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний (государственная поверочная схема).
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, - в соответствии с п. 14, части 3, статьи 1 Федерального закона «Об обеспечении единства измерений».
