Преобразователи давления PTX 7000
| Номер в ГРСИ РФ: | 53900-13 |
|---|---|
| Производитель / заявитель: | Фирма "GE Druck", Великобритания |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53900-13 |
| Действует | по 20.06.2018 |
| Наименование | Преобразователи давления |
| Модель | PTX 7000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b502c2f3-7ecf-43b2-70a6-6e74ad3a879a |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2013 |
| Страна-производитель | Великобритания |
| Информация о сертификате | |
| Срок действия сертификата | 20.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 604 п. 06 от 20.06.2013 |
Производитель / Заявитель
Фирма "Druck Ltd.", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
Поверка
| Методика поверки / информация о поверке | МИ 1997-89 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 261 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53900-13: Описание типа
2013-53900-13.pdf
|
Скачать | 72.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи давления PTX 7000 (далее по тексту - преобразователи) предназначены для измерений и преобразований избыточного или абсолютного давления жидкостей, газов и паров в нормированный аналоговый выходной сигнал постоянного тока.
Описание
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
В качестве чувствительного элемента применяется мембрана (диафрагма), на которую нанесены тензорезистивные элементы из монокристаллического кремния, соединенные по мостовой схеме. Под воздействием измеряемого давления происходит деформация мембраны, приводящая к изменению сопротивлений тензорезисторов и разбалансу моста. Выходной электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок преобразования для усиления, обеспечения температурной компенсации и преобразования в нормированный аналоговый выходной сигнал постоянного тока.
Конструктивно преобразователь выполнен в виде единого цилиндрического корпуса из нержавеющей стали, в котором расположен чувствительный элемент и электронный блок преобразования. На верхний торец корпуса устанавливается электрический соединитель, нижний торец оснащен резьбовым штуцером, через который в рабочую полость датчика подводится измеряемое давление.
Преобразователи имеют взрывозащищенное (искробезопасное) исполнение и могут применяться во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты Exia IICT4.

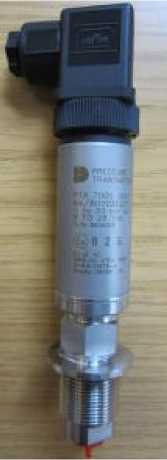

Внешний вид преобразователя приведен на рисунке 1.
Рисунок 1 - Внешний вид преобразователя PTX 7000
Технические характеристики
|
Диапазон измерений, МПа (бар) от 0 до 3 |
(от 0 до 30) |
|
Пределы допускаемой приведенной погрешности, у, % от диапазона измерений |
±0,2 |
|
Выходной аналоговый сигнал, мА |
от 4 до 20 |
|
Максимальное допускаемое испытательное давление, % от верхнего предела измерений, не более |
300 |
|
Напряжение питания постоянного тока, В номинальное |
24 |
|
допустимое рабочее |
от 9 до 28 |
|
Потребляемая мощность, Вт, не более |
0,48 |
|
Габаритные размеры, мм, не более диаметр корпуса |
30 |
|
длина |
132 |
|
Масса, кг, не более |
0,35 |
|
Средняя наработка до отказа, ч |
100000 |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации: | |
|
Диапазон рабочих температур окружающей среды, °С от минус 20 до 80 | |
|
Атмосферное давление окружающего воздуха, кПа от 84 до 106,7 | |
|
Относительная влажность воздуха, % не более 95 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус преобразователя.
Комплектность
Преобразователь - 1 шт.
Руководство по эксплуатации - 1 экз.
Поверка
осуществляется по документу МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Сведения о методах измерений
Сведения о методе измерений приведены в документе «Преобразователи давления PTX 7000. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»
2 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»
3 ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102-4000-102 Па»
4 МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки»
5 Техническая документация изготовителя
