Виброустановки калибровочные портативные SV111
| Номер в ГРСИ РФ: | 53943-13 |
|---|---|
| Производитель / заявитель: | Фирма "SVANTEK Sp.z o.o.", Польша |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53943-13 |
| Действует | по 28.05.2024 |
| Наименование | Виброустановки калибровочные портативные |
| Модель | SV111 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 51c5f2a7-6032-88dc-13ac-027b1b1d3679 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Польша |
| Информация о сертификате | |
| Срок действия сертификата | 26.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 650 п. 40 от 26.06.2013 |
Производитель / Заявитель
Фирма "SVANTEK Sp.z o.o.", ПОЛЬША
Польша
Поверка
| Методика поверки / информация о поверке | ГОСТ Р ИСО 16063-21-2009 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 211 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53943-13: Описание типа
2018-53943-13.pdf
|
Скачать | 73.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Виброустановки калибровочные портативные модели SV111 (далее калибраторы) предназначены для калибровки вибропреобразователей, виброметров и
виброизмерительных каналов в полевых и лабораторных условиях.
Описание
Калибраторы представляют собой портативные возбудители механических колебаний синусоидальной формы, основанные на электродинамической системе возбуждения. Калибратор состоит из вибростенда, генератора сигналов с регулировкой частоты и амплитуды, усилителя мощности, дисплея и блока питания. Для питания калибратора используется встроенная аккумуляторная батарея напряжением 6 В.
Принцип действия калибратора основан на воспроизведении вибростендом синусоидальной вибрации, значение ускорения и частоты которой задаётся встроенной электронной схемой. При калибровке используется метод сравнения (сличения) с эталонным акселерометром.
Калибратор позволяет проводить калибровку вибропреобразователей с массой до 1000 г.

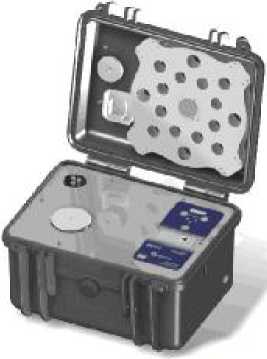

Внешний вид виброустановки калибровочной портативной модели SV111 приведен на рисунке 1.
Рисунок 1 - Виброустановка калибровочная портативная модели SV111
Технические характеристики
|
Частоты воспроизводимой вибрации, Гц |
15,92; 79,58; 159,2; 636,6 |
|
Значения воспроизводимой характеристики вибрации: - виброускорение, м/с2: на частоте 15,92 Гц на частоте 79,58 Гц на частоте 159,2 Гц на частоте 636,6 Гц - виброскорость, мм/с: на частоте 15,92 Гц на частоте 79,58 Гц на частоте 159,2 Гц на частоте 636,6 Гц - виброперемещение, мкм: на частоте 15,92 Гц на частоте 79,58 Гц на частоте 159,2 Гц на частоте 636,6 Гц |
1 1; 2; 3; 4; 5; 6; 7; 8; 9; 10 1; 2; 3; 4; 5; 6; 7; 8; 9; 10 1 10 2; 4; 6; 8; 10; 12; 14; 16; 18; 20 1; 2; 3; 4; 5; 6; 7; 8; 9; 10 0,25 100 4; 8; 12; 16; 20; 24; 28; 32; 36; 40 1; 2; 3; 4; 5; 6; 7; 8; 9; 10 0,0625 |
|
Пределы допускаемой относительной погрешности воспроизведения виброускорения, виброскорости, виброперемещения, % |
± 3 |
|
Пределы допускаемой относительной погрешности частоты воспроизводимых виброускорения, виброскорости, виброперемещения, % |
± 0,05 |
|
Относительный коэффициент поперечных колебаний вибростенда, %, не более |
10 |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 10 до 50 включ. |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
395 х 270 х 194 |
|
Масса, кг, не более |
6,5 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Виброустановка калибровочная портативная модели SV111 |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по документу ГОСТ Р ИСО 16063-21-2009 «Вибрация. Методы
калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем».
Основные средства поверки: вибропреобразователь 1 разряда по МИ 2070-90.
Сведения о методах измерений
Руководство по эксплуатации «Виброустановки калибровочные портативные модели SV111», раздел 9.
Нормативные документы
1. МИ 2070-90 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 340-1 ^2Ч04 Гц.
2. ГОСТ ИСО 8041-2006 «Вибрация. Воздействие вибрации на человека. Средства измерений»
3. Техническая документация фирмы «SVANTEK Sp. z o.o.», Польша.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
