Приборы для измерения артериального давления и частоты пульса цифровые LD исп. LD12, LD12S, LD22, LD23, LD23A, LD23L, LD51, LD51A, LD51U, LD51S

Назначение

Приборы для измерения артериального давления и частоты пульса цифровые LD (исполнения LD12, LD12S, LD22, LD23, LD23A, LD23L, LD51, LD51A, LD51U, LD51S) (далее приборы LD) предназначены для измерения систолического и диастолического артериального давления крови и частоты пульса осциллометрическим методом.

Описание

Принцип действия приборов LD основан на анализе изменения осцилляций давления воздуха в манжете при плавном снижении или увеличении (в зависимости от исполнения прибора) его величины. Частота пульса определяется как среднее значение частоты осцилляций давления воздуха в манжете за несколько периодов сердечных сокращений.

Приборы LD состоят из электронного блока с жидкокристаллическим дисплеем и компрессионной манжеты. В электронном блоке находится датчик давления, воздушный компрессор и узел обработки сигнала пульсовой волны. Манжета представляет собой пневмокамеру в чехле с застежкой для ее фиксации на руке.

Приборы LD после включения питания автоматически осуществляют самотестирование, установку нуля канала измерения давления в манжете, индикацию разряда элементов питания при недостаточном напряжении на них и индикацию ошибок, возникающих в процессе измерения. В отдельных исполнениях предусмотрена возможность установки даты и времени. На дисплее приборов LD предусмотрена индикация текущего значения давления в манжете, результатов измерения значений систолического и диастолического артериального давления и частоты пульса, результатов предыдущих измерений при их последовательном вызове из памяти.

Исполнения приборов LD отличаются составом комплектации, дизайном, объемом памяти, местом наложения манжеты, дополнительными функциями. В исполнениях LD22, LD23, LD23A, LD23L, LD51, LD51A, LD51U, LD51S манжета размещается на плече, в исполнениях LD12, LD12S - на запястье. В исполнении LD22 воздух нагнетается в манжету ручным нагнетателем, в исполнениях LD12, LD12S, LD23, LD23A, LD23L, LD51, LD51A, LD51U, LD51S автоматически с помощью встроенного в электронный блок компрессора. В исполнениях LD12S, LD51S имеется голосовое воспроизведение результатов измерения артериального давления и частоты пульса

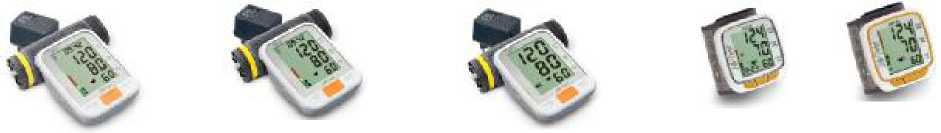

Рис. Фотографии средств измерений

LD22

LD23

LD23A

LD23L

LD51

Всего листов 5

LD51A

LD12S

Технические характеристики

Диапазон индикации давления в манжете, мм рт. ст.           от 0 до 300

Диапазон измерения давления в манжете, мм рт. ст.           от 40 до 260

Пределы допускаемой абсолютной погрешности при измерении давления воздуха в компрессионной манжете, мм рт. ст.                               ±3

Диапазон измерений частоты пульса, 1/мин                   от 40 до 160

Пределы допускаемой относительной погрешности при измерении частоты пульса, %                   ±5

Размер манжеты:

LD22, LD23, LD23A, LD51, LD51A, LD51S

для окружности плеча, см:                                       25 - 36

LD23L для окружности плеча, см:                              32 - 43

LD51U для окружности плеча, см:                              22 - 42

LD12, LD12S для окружности запястья, см:                       12,5 - 20,5

Условия эксплуатации:

температура окружающего воздуха, ° С                        от 10 до 40

относительная влажность, % не более

Условия хранения:

температура окружающего воздуха, ° С                        от - 20 до 50

относительная влажность, % не более

Срок службы прибора, лет

Срок службы манжеты и нагнетателя, лет

Программное обеспечение

Приборы для измерения артериального давления и частоты пульса цифровые LD имеют встроенное программное обеспечение (далее ПО) для преобразования давления пульсовой волны в цифровой код, с целью последующего хранения данных и вывода их на дисплей.

ПО имеет следующие идентификационные данные:

Приборы LD конструктивно выполнены как закрытое устройство и не имеет интерфейсов ввода и редактирования имеющегося ПО. Конструкция приборов LD полностью исключает несанкционированные настройки и вмешательства, приводящие к искажению результатов измерений.

Лист № 4

Всего листов 5

Защита ПО от преднамеренного и непреднамеренного воздействия соответствует уровню "А" по МИ 3286-2010.

Знак утверждения типа

наносится в руководство по эксплуатации типографским способом и на прибор методом наклеивания.

Комплектность

Поверка

осуществляется по документу P 50.2.032-2004 «Рекомендации по метрологии. Измерители артериального давления неинвазивные. Методика поверки”.

Основные средства поверки - установка для поверки каналов измерения давления и

частоты пульса УПКД-2 (Госреестр № 44539-10).

Сведения о методах измерений

Приведены в Руководстве по эксплуатации.

Лист № 5

Всего листов 5

Нормативные документы

1. ГОСТ  Р51959.1-2002  «Сфигмоманометры  (измерители  артериального

давления) неинвазивные. Часть 1. Общие требования.»

2. ГОСТ  Р51959.3-2002  «Сфигмоманометры  (измерители  артериального

давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови.»

3. ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие

технические условия».

Рекомендации к применению

- осуществление деятельности в области здравоохранения.
