Динамометры электронные на растяжение, сжатие и универсальные ТМ

Назначение

Динамометры электронные на растяжение, сжатие и универсальные ТМ (далее -динамометры) предназначены для измерений статических сил растяжения и сжатия.

Описание

Динамометр состоит из датчика силоизмерительного тензорезисторного (далее -датчик) с силовводящими элементами, вторичного измерительного преобразователя с цифровым отсчетным устройством (далее - преобразователь), соединительного кабеля и кабеля питания. Датчик силоизмерительный соединен с вторичным измерительным преобразователем соединительным кабелем. Датчик силоизмерительный состоит из упругого элемента и силовводящих элементов. Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра.

Принцип действия динамометров состоит в том, что под действием приложенной силы происходит деформация упругого элемента датчика, на котором наклеен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает в преобразователь для аналого-цифрового преобразования, обработки и индикации результатов измерений.

Преобразователь имеет интерфейс RS 232/485 для подключения динамометра к персональному компьютеру.

Модификации динамометров отличаются метрологическими характеристиками, видом измеряемой силы, типом преобразователя (рис. 1-3), формой упругого элемента датчика (рис. 4-6) и имеют обозначение ТМХ-Н/К, где:

ТМ - обозначение типа;

Х - вид измеряемой силы (Р - растяжение, С - сжатие, У - универсальный);

Н - наибольший предел измерений, кН (см. таблицу 3);

К - класс точности по ГОСТ Р 55223-2012 (00; 0,5; 1; 2).

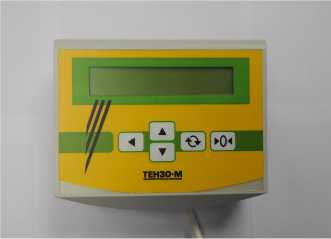

Рисунок 3 - Внешний вид преобразователя ТВ-014.

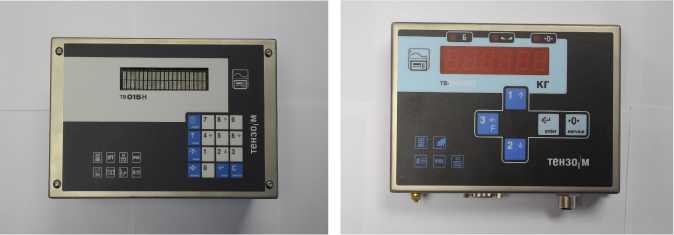

Рисунок 1 - Внешний вид преобразователя ТВ-015НД.

Рисунок 2 - Внешний вид преобразователя ТВ-003П.

Рисунок 4 - Внешний вид упругих элементов датчиков динамометров сжатия ТМС

Рисунок 5 - Внешний вид упругих элементов датчиков динамометров универсальных ТМУ

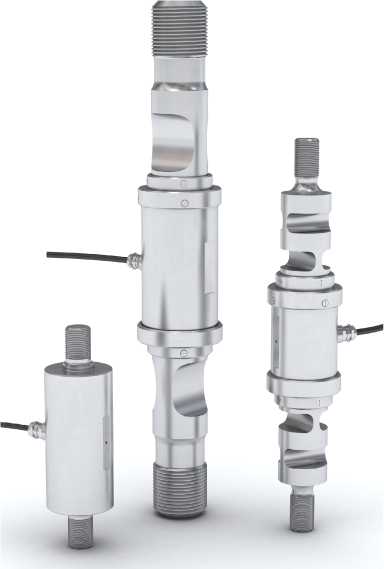

Рисунок 6 - Внешний вид упругих элементов датчиков динамометров растяжения ТМР

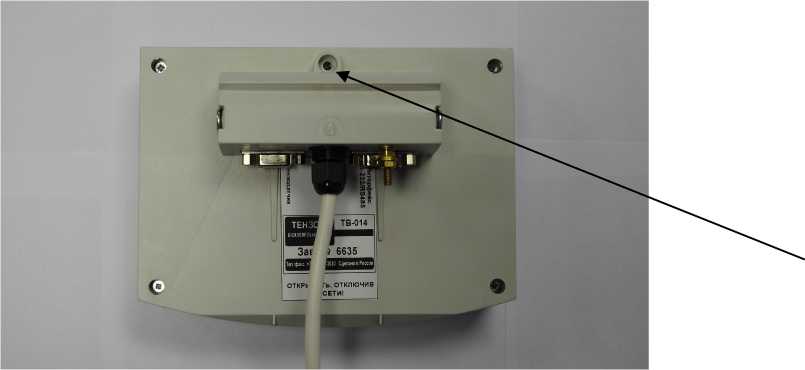

Рисунок 7 - Место пломбировки от несанкционированного доступа на преобразователе ТВ-014.

Маркировка динамометра выполнена в виде пластиковой наклейки, закрепленной на передней панели преобразователя и на упругом элементе, на которой нанесены следующие данные:

- наименование предприятия-изготовителя;

- обозначение динамометра;

- заводской номер;

- значение наименьшего предела измерения;

- значение наибольшего предела измерения;

- дискретность отсчетного устройства;

- год выпуска;

- знак утверждения типа.

Программное обеспечение

В динамометрах используется встроенное в преобразователь программное обеспечение (ПО). Программное обеспечение выполняет функции по сбору, передаче, обработке и предоставлению измерительной информации. Для предотвращения несанкционированного доступа, у преобразователей ТВ-014 в пластиковом корпусе используется кнопка внутри корпуса преобразователя, доступ к которой пломбируется (рис. 7). Остальные преобразователи защищены административным паролем и электронным клеймом - случайно генерируемым числом, которое автоматически обновляется после каждой юстировки. Цифровое значение электронного клейма заносится в раздел «Поверка» паспорта и подтверждается оттиском поверительного клейма.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификация программы: номер версии программного обеспечения отображается на дисплее преобразователя при включении динамометра, при помощи специальных команд описанных в Руководстве по эксплуатации на преобразователях ТВ-015НД и ТВ-003П возможно отразить цифровое значение электронного клейма.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Класс точности по ГОСТ Р 55223-2012 ............................................... 00; 0,5; 1; 2

Пределы допускаемой относительной погрешности динамометров и предельные значения составляющих погрешности, связанных с воспроизводимостью показаний b, повторяемостью показаний b' интерполяцией fc, дрейфом нуля fo, гистерезисом v и ползучестью с в зависимости от класса точности приведены в таблице 2.

Таблица 2

Примечание: Динамометры ТМС-2000 выпускаются только классов точности 1 и 2

Наибольшие пределы измерений, масса и габаритные размеры упругих элементов датчиков приведены в таблице 3.

Таблица 3

Продолжение таблицы 3

Габаритные размеры преобразователя, мм (длина, ширина, высота), не более.................................................................. 175, 85, 50

Масса преобразователя, кг, не более............................................................. 2,5

Питание динамометров осуществляется от сети переменного тока с параметрами:

- напряжение, В......................................................................... от 187 до 242

- частота, Гц.................................................................................... от 49 до 51

- потребляемая мощность, Вт, не более.......................................................... 10

Условия эксплуатации:

- область нормальных значений

температуры окружающего воздуха, °С..................................................... от + 15 до + 35

- область нормальных значений относительной влажности, %................. от 45 до 85

Вероятность безотказной работы за 1000 часов.................................................0,9

Знак утверждения типа

Знак утверждения типа наносится типографским способом на эксплуатационную документацию и термосублимационным способом на маркировочные таблички, размещенные на передней панели преобразователя и на упругом элементе.

Комплектность

Сведения о методах измерений

изложены в разделе 2 «Использование по назначению» руководства по эксплуатации «Динамометры электронные на растяжение, сжатие и универсальные ТМ. Руководство по эксплуатации» 4273-063-18217119-2006 РЭ.

Нормативные документы

1. ГОСТ Р 55223-2012 Динамометры. Общие метрологические и технические требования.

2. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.

3. ТУ 4273-063-18217119-2006 Динамометры электронные на растяжение, сжатие и универсальные ТМ. Технические условия.
