Термометры стеклянные лабораторные ТЛ-2
| Номер в ГРСИ РФ: | 53986-13 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ОАО "Термоприбор", г.Клин |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53986-13 |
| Действует | по 13.06.2029 |
| Наименование | Термометры стеклянные лабораторные |
| Модель | ТЛ-2 |
| Код идентификации производства |
РФ
СИ соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3c0cf7f5-99cb-df82-9f17-355044ec7656 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 25.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 622 п. 27 от 25.06.2013 |
Производитель / Заявитель
Акционерное общество «ТЕРМОПРИБОР» (АО «ТЕРМОПРИБОР»), г.Клин
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.279-78 |
| Межповерочный интервал / Периодичность поверки |
2 года
Для остальных
3 года
Для термометров, наполненных ртутью или галистаном
|
| Зарегистрировано поверок |
121284
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 120531 (99%) |
| Неуспешных поверок (СИ непригодно) | 753 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
53986-13: Описание типа
2024-53986-13.pdf
|
Скачать | 94.3 КБ | |
|
53986-13: Методика поверки
2023-mp53986-13.pdf
|
Скачать | 88.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Термометры стеклянные лабораторные ТЛ-2 предназначены для измерений температуры от минус 30 до 350 °С.
Описание
Принцип действия термометров стеклянных лабораторных ТЛ-2 основан на тепловом изменении объема термометрической жидкости, в зависимости от температуры измеряемой среды.
Термометры стеклянные лабораторные ТЛ-2 состоят из капиллярной трубки с резервуаром, заполненным термометрической жидкостью. Капиллярная трубка защищена стеклянной оболочкой, внутрь которой вложена шкала, служащая для отсчета измеряемой температуры. В качестве термометрической жидкости используется ртуть, органическая жидкость и галистан. Галистан представляет собой сплав галлий- индий-олово.
Термометры стеклянные лабораторные ТЛ-2 выпускаются в следующих модификациях: ТЛ-2 №1 исп.1, ТЛ-2 №1 исп.2, ТЛ-2 №2 исп.1, ТЛ-2 №2 исп.2, ТЛ-2 №3 исп.1, ТЛ-2 №3 исп.2, ТЛ-2 №3 исп.3, ТЛ-2 №4 исп.1, ТЛ-2 №4 исп.3, ТЛ-2 №5 исп.1, которые отличаются диапазоном измерения температуры, классом точности, видом термометрической жидкости.
Общий вид средства измерений представлен на рисунке 1.

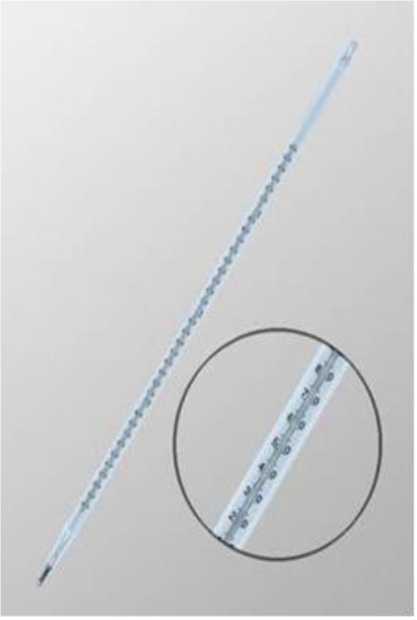

Рисунок 1 - Общий вид термометров стеклянных лабораторных ТЛ-2
Пломбирование термометров не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
1 |
2 | |||
|
Обозначение термометров |
ТЛ-2 №1 исп.1; исп.2 |
ТЛ-2 №2 исп.1; исп.2 | ||
|
Диапазон измерений температуры, °С |
от -30 до +70 |
от 0 до +100 | ||
|
Цена деления, °С |
1,0 | |||
|
Обозначение термометров |
ТЛ-2 №3 исп.1; исп.2 |
ТЛ-2 №3 исп.3 | ||
|
Диапазон измерений температуры, °С |
от 0 до +150 |
от +15 до +150 | ||
|
Цена деления, °С |
1,0 | |||
|
Обозначение термометров |
ТЛ-2 №4 исп.1 |
ТЛ-2 №4 исп.3 |
ТЛ-2 №5 исп.1 | |
|
Диапазон измерений температуры, °С |
от 0 до +250 |
от +15 до +250 |
от 0 до +350 | |
|
Цена деления, °С |
1,0 | |||
Таблица 2 - Пределы допускаемых абсолютных погрешностей термометров
|
Диапазон измерений температуры, °С |
Пределы допускаемых абсолютных погрешностей, °С | |
|
1 класс |
2 класс | |
|
от -30 до 0 включ. |
±1,0 (±1,0) |
(±1,5) |
|
св. 0 до +100 включ. |
±1,0 (±1,0) |
(±1,5) |
|
св. +100 до +200 включ. |
±1,0 (±2,0) |
±2 |
|
св. +200 до +300 включ. |
±2,0 |
±3 |
|
св. +300 до +350 включ. |
±2,0 |
±4 |
|
Значение пределов допускаемых абсолютных погрешностей в скобках приведены для жидкостных (нертутных) термометров | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
1 |
2 | |||
|
Обозначение термометров |
ТЛ-2 №1 исп.1 |
ТЛ-2 №1 исп.2 |
ТЛ-2 №2 исп.1 |
ТЛ-2 №2 исп.2 |
|
Длина, мм |
240±10 | |||
|
Диаметр, мм |
8,7±0,3 | |||
|
Термометрическая жидкость |
ртуть |
органическая жидкость |
ртуть |
органическая жидкость |
|
Обозначение термометров |
ТЛ-2 №3 исп.1 |
ТЛ-2 №3 исп.2 |
ТЛ-2 №3 исп.3 |
ТЛ-2 №4 исп.1 |
|
Длина, мм |
270±10 | |||
|
Диаметр, мм |
8,7±0,3 | |||
|
Термометрическая жидкость |
ртуть |
органическая жидкость |
галистан |
ртуть |
|
Обозначение термометров |
ТЛ-2 |
№4 исп.3 |
ТЛ-2 №5 исп.1 | |
|
Длина, мм |
270±10 |
350±10 | ||
|
Диаметр, мм |
8,7±0,3 | |||
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Термометрическая жидкость |
галистан |
ртуть |
|
Вероятность безотказной работы термометров, наполненных ртутью за 2000 часов |
0,96 | |
|
Вероятность безотказной работы термометров, наполненных органической жидкостью за 2000 часов |
0,92 | |
|
Вероятность безотказной работы термометров, наполненных галистаном за 2000 часов |
0,94 | |
|
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха, % -атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 | |
Знак утверждения типа
наносится в верхнем левом углу паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
Термометр стеклянный лабораторный ТЛ-2 |
1 шт. |
|
Паспорт |
1 экз. |
|
Футляр |
1 шт. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний;
ГОСТ 8.279-78 ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки;
ТУ 25-2021.003-88 Термометры стеклянные лабораторные. Технические условия.
