Контроллеры многофункциональные ARIS MT200

Назначение

Контроллеры многофункциональные ARIS MT200 предназначены для сбора данных со счетчиков электрической энергии, других счетчиков энергоресурсов, периферийных модулей телемеханики, микропроцессорных терминалов релейной защиты и автоматики (МП РЗА), микропроцессорных измерительных преобразователей (МИП) и других цифровых измерительных устройств (ЦИУ), ведения архивов расхода электроэнергии за различные периоды, архивов профилей, параметров электросети; регистрации дискретных сигналов о состоянии оборудования (с внешних модулей), выдачи команд телеуправления (через внешние модули), обработки полученной информации (в том числе расчета дополнительных параметров по алгоритмам пользователя), ее хранения и трансляции в вышестоящие уровни автоматизированных информационно-измерительных систем (АИИС) и систем сбора и передачи информации (ССПИ).

Описание

Принцип работы контроллеров многофункциональных ARIS MT200 основан на сборе параметров электрических сетей и энергетического оборудования с использованием измерительных преобразователей и счетчиков электроэнергии. Контроллеры многофункциональные ARIS MT200 могут применяться в качестве устройств сбора и передачи данных (УСПД) в системах коммерческого (АИИС КУЭ, АСКУЭ) и технического учета электроэнергии (АСТУЭ), в качестве контроллеров в системах телемеханики (СТМ, ССПИ) на электрических подстанциях (РП, ТП), станциях, объектах ЖКХ, а также в комплексных системах АСКУЭ и ТМ.

ARIS MT200 являются промышленными контроллерами, содержащими в себе процессор, оперативную память, диск на основе флэш-памяти, энергонезависимые часы и интерфейсы ввода-вывода, встроенные средства управления, ГЛОНАСС/GPS приемник точного времени.

ARIS MT200 позволяют объединить счетчики электроэнергии, модули телесигнализации и телеуправления и другие ЦИУ в объекты контроля, с использованием цифровых интерфейсов Ethernet, RS-485 и RS-232.

Для автоматической коррекции встроенных часов используется встроенный ГЛО-НАСС/GPS - приемник или внешний сервер времени с протоколом NTP. ARIS MT200 обеспечивает синхронизацию времени опрашиваемых устройств в соответствии с протоколами обмена опрашиваемых устройств. ARIS MT200 может выступает в качестве локального сервера времени и отвечать на NTP-запросы устройств.,

ARIS MT200 обеспечивает опрос устройств в нескольких режимах:

- Режим чтения учётных данных;

- Режим чтения телеметрических данных;

- Режим совмещенного чтения учетных и телеметрических данных.

Число подключаемых устройств зависит от типа устройств, режима и цикла опроса. Максимально возможное число устройств - не более 100. Методика определения числа устройств, доступных для заданного режима работы, приведена в руководстве по эксплуатации.

Каналы обмена информации включают следующие интерфейсы:

- Ethernet 10/100 МВ (обмен информацией осуществляется по стандартным цифровым протоколам обмена МЭК 870-5-104, CRQ, МЭК 61850-8-1, протоколам счетчиков, ЦИУ, МИП и МП РЗА);

- RS-232/485 (обмен информацией осуществляется по стандартным цифровым протоколам обмена МЭК 870-5-101, МЭК 870-5-103, Гранит, МЭК 870-5-1-95 формата FT3, Modbus, протоколам счетчиков, ЦИУ, МИП и МП РЗА).

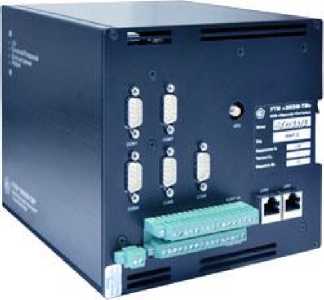

Рисунок 1 - Общий вид контроллера ARIS MT200

ARIS MT200 имеют несколько исполнений, отличающихся количеством COM-портов и Ethemet-портов (см. таблицу 1).

Таблица 1 - Конфигурации ARIS MT200 в зависимости от исполнения

Все данные и параметры хранятся в энергонезависимой памяти. Предусмотрен самостоятельный старт контроллеров после возобновления питания.

Контроллеры ARIS MT200 осуществляют самодиагностику и фиксируют все случаи неисправности в журнале событий в энергонезависимой памяти, обеспечивают автоматический контроль достоверности передаваемой информации по каналу связи со счетчиком и автоматическую проверку работоспособности счетчиков с самотестированием и записью в журнал событий контроллера.

Все электронные компоненты ARIS MT200 размещены в пломбируемых корпусах (рис. 2).

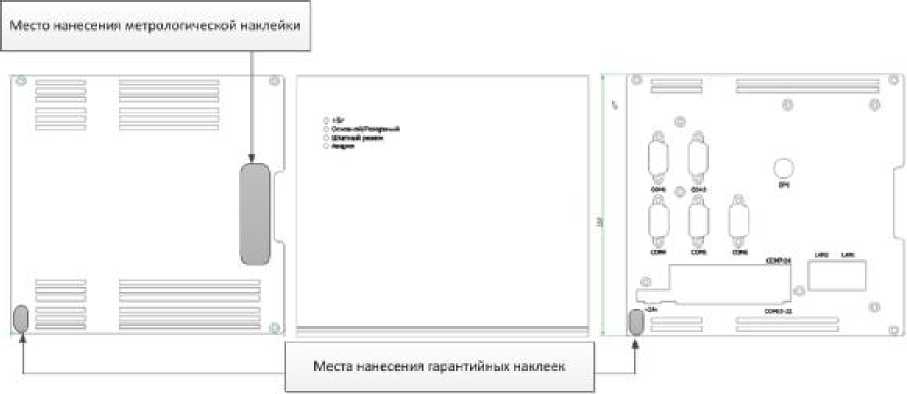

Рисунок 2 - Общий вид и места пломбирования контроллера ARIS MT200

Таблица 2 - Поддерживаемые счетчики и измерительные преобразователи

Наименование ЦИУ
