Трансформаторы тока измерительные ТПП-0,66

Назначение

Трансформаторы тока измерительные ТПП-0,66 (далее - трансформаторы) предназначены для масштабного преобразования силы переменного тока с целью его дальнейшего измерения в сетях частотой 50 Гц и номинальным напряжением до 0,66 кВ включительно.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем для преобразования токов первичной обмотки в токи вторичной обмотки. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы класса точности 0,2S (0,5S) могут применяться в системах коммерческого учета. Трансформаторы состоят из тороидального магнитопровода и обмотки. Корпус трансформаторов тока выполнен из трудногорючей пластмассы. Трансформаторы ТПП-0,66 по конструкции являются проходными и выпускаются на первичные токи 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А и 2000 А. Они имеют одну вторичную многовитковую обмотку. Роль первичной обмотки выполняет шина или кабель распределительного устройства, в которое встраивается трансформатор. Трансформатор крепится к первичной обмотке либо при помощи винтов с пластиковыми колпачками, либо с помощью хомутов. У трансформаторов имеются двойные контакты вторичной обмотки. Пломбируемая прозрачная крышка защищает контакты вторичной обмотки и табличку с данными от несанкционированного доступа и хищения электроэнергии. Структура условного обозначения вариантов исполнения трансформатора:

Т П П - Х - Х - Х/Х - Х - У3

Климатическое исполнение и категория L размещения по ГОСТ 15150 --------Мощность нагрузки, В^ А -------------Номинальный вторичный ток, А ---------------Номинальный первичный ток, А ----------------------Класс точности ---------------------------Номинальное напряжение, кВ ---------------------------------В пластмассовом корпусе ---------------------------------Проходной _______________________________________Трансформатор тока Внешний вид трансформаторов тока приведён на рисунке 1.

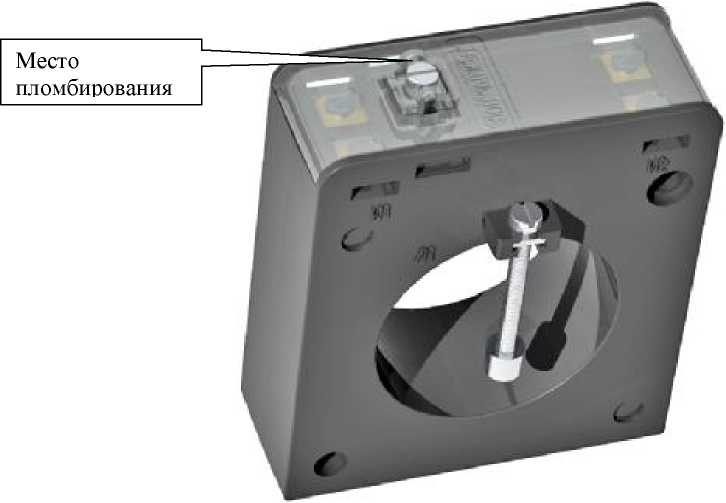

Рисунок 1 - Трансформатор тока ТПП- 0,66.

Технические характеристики

Основные метрологические и технические характеристики представлены в таблице 1.

Таблица 1.

Классы точности и масса трансформаторов приведены в таблице 2.

Таблица 2.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и паспорт трансформатора, а также термопечатным методом на этикетку, приклеенную к трансформатору, либо отливается на корпусе трасформатора..

Комплектность

Таблица 3 - Комплектность

* - поставляется на партию трансформаторов более 500 шт. или по требованию заказчика

Поверка

Осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03•А) %, ± (0,1 ± 0,05^А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).

Сведения о методах измерений

Сведений нет.

Нормативные документы

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»

ТУ BY 300220471.004-2013 «Трансформаторы тока измерительные ТПП-0,66. Технические условия»

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
