Система измерительная акустического контроля течи САКТ

Назначение

Система измерительная акустического контроля течи САКТ (далее - система) предназначена для измерений среднеквадратичного значения (СКЗ) напряжения в третьоктавной полосе частот со среднегеометрической частотой 10 кГц, соответствующего уровням звукового давления, а также для регистрации и отображения результатов измерений и расчетных величин.

Описание

Конструктивно система включает в себя усилители нормализующие логарифмические УС-01, располагающиеся в приборных шкафах ШП-АК, соединенные по линиям связи RS485 с вычислительным комплексом системы (ВК САКТ), представляющим собой промышленную электронно-вычислительную машину (ПЭВМ), располагающуюся в приборной стойке.

Принцип действия системы основан на преобразовании СКЗ напряжения в третьок-тавной полосе частот со среднегеометрической частотой 10 кГц, поступающих от акустических преобразователей микрофонного типа (не входящих в состав системы) в цифровой код, передаче цифрового кода по линии связи RS-485 в ВК САКТ для вычисления значений уровней звукового давления по известной градуировочной характеристике, их отображения и передачи в систему более высокого уровня.

Функционально система включает в себя измерительные каналы (ИК) СКЗ напряжения в третьоктавной полосе частот со среднегеометрической частотой 10 кГц, соответствующего уровням звукового давления.

По условиям эксплуатации система удовлетворяет требованиям группы 2 ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30 °С, без предъявления требований к механическим воздействиям.

Внешний вид ВК САКТ и ШП-АК с местами наклейки/пломбировки/замками для защиты от несанкционированного доступа приведен на рисунках 1 и 2 соответственно.

Приборная стойка

Наклейка для защиты от несанкционированного доступа

Место для знака утверждения типа

ВК САКТ

Замок для защиты от несанкционированного доступа

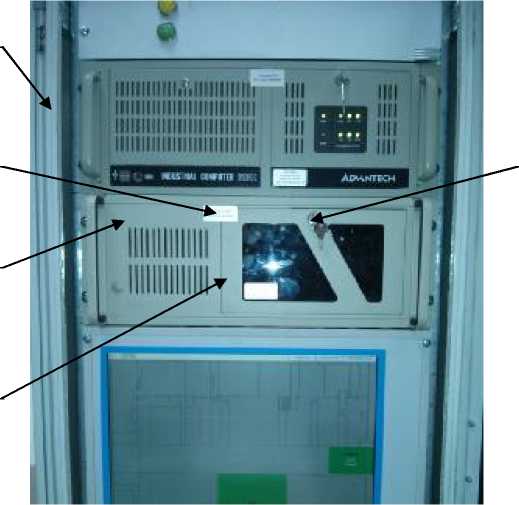

Рисунок 1 - Внешний вид ВК САКТ

ШП-АК

Замок для защиты от несанкционированного доступа

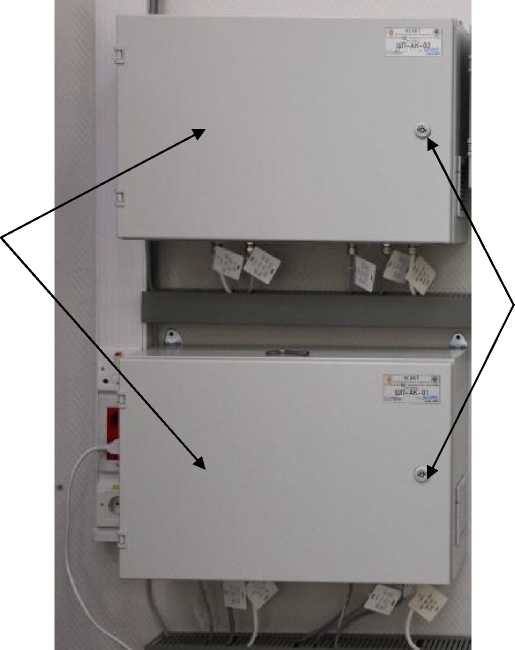

Рисунок 2 - Внешний вид ШП-АК

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) системы представляет программные продукты:

исполняемый файл jCjS_Gui.exe;

исполняемый файл SAcousticMLeak.exe.

Программа опроса оборудования jCjS_Gui.exe предназначена для сбора данных с ИК САКТ с заданной периодичностью, передачи параметров в распределенную базу данных реального времени, включения и отключения акустических имитаторов.

Основная программа SAcousticMLeak.exe предназначена для:

отображения первичных данных от ИК;

отображения схемы помещений с размещенными на них ИК, параметрами идентифицированной течи;

отображения текущих данных ИК;

отображения данных о течи.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Метрологически значимая часть ПО системы и данные измерений достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазон измерений СКЗ напряжения в третьоктавной полосе частот со среднегеометрической частотой 10 кГц, соответствующей уровням звукового давления от 40 до 110 дБ, В ............................................................................................................ от 5-10'6 до 0,2.

Пределы допускаемой абсолютной погрешности измерений СКЗ входного напряжения, В............................................................ ± (0,04U + 1-10'6).

Примечание - U - СКЗ входного напряжения в третьоктавной полосе частот со среднегеометрической частотой 10 кГц. Количество ИК ................................................................................................................. 11.

Общие характеристики

Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В ................ 220 ± 22.

Потребляемая мощность от сети переменного тока, В^А, не более:.............................1000.

Габаритные размеры (ширина х высота х глубина), мм, не более:

ВК САКТ.......................................................................................................................482 х 117x485;

ШП-АК .........................................................................................................................600 х400х200.

Масса, кг, не более:

ВК САКТ.........................................................................................................................................18;

ШП-АК (2 шт.)................................................................................................................................22.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель ВК САКТ в виде наклеек.

Комплектность

Комплект поставки приведен в таблице 2.

Таблица 2

Поверка

осуществляется по документу 1003.002.00.00.00 МП «Инструкция. Система измерительная акустического контроля течи САКТ. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 29.05.2013 г.

Основные средства поверки:

- генератор сигналов специальной формы АКИП-3402 (рег. № 40102-08): диапазон воспроизведения частоты переменного тока от 10 Гц до 80 кГц, пределы допускаемой погрешности установки частоты ± 2040-6, диапазон установки амплитуды от 5 до 200 мВ;

- вольтметр универсальный цифровой В7-78/1 (рег. № 31773-06): диапазон измерений напряжения переменного тока от 0 до 10 В, пределы допускаемой абсолютной погрешности измерений напряжения переменного тока ± (0,06 % Uk + 0,03 % ид), где Uk - измеренное значение напряжения переменного тока, В, ид - верхнее значение диапазона измерений.

Сведения о методах измерений

Система акустического контроля течи САКТ. Руководство по эксплуатации. 1003.002.00.00.00 РЭ.

Нормативные документы

ГОСТ Р 8.596-2002. Метрологическое обеспечение измерительных систем. Основные положения.

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

Техническая документация изготовителя.

Рекомендации к применению

Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.
