Индикаторы часового типа с ценой деления 0,01 мм
| Номер в ГРСИ РФ: | 54058-13 |
|---|---|
| Производитель / заявитель: | ООО "ИТО-Туламаш", г.Тула |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 54058-13 |
| Действует | по 15.06.2029 |
| Наименование | Индикаторы часового типа с ценой деления 0,01 мм |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b998b883-c9ab-9ac7-af6c-bad715a90cb5 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 02.07.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 692 п. 45 от 02.07.2013 |
Производитель / Заявитель
АКЦИОНЕРНОЕ ОБЩЕСТВО «ИНСТРУМЕНТ И ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА-ТУЛАМАШ» (АО «ИТО-ТУЛАМАШ»), Тульская обл., г. Тула
Россия
Поверка
| Методика поверки / информация о поверке | МИ 2192-92 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
53655
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 52267 (97%) |
| Неуспешных поверок (СИ непригодно) | 1388 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
54058-13: Описание типа
2023-54058-13.pdf
|
Скачать | 172.6 КБ | |
|
54058-13: Методика поверки
2023-mp54058-13.pdf
|
Скачать | 81.1 КБ |
Описание типа
Назначение
Индикаторы часового типа с ценой деления 0,01 мм (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей в цехах и лабораториях всех отраслей машиностроительного комплекса.
Описание
Индикатор представляет собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем.
Передаточный механизм - это устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Индикаторы имеют устройство совмещения стрелки с любым делением шкалы.
Индикаторы изготавливаются с диапазонами измерений 0 - 2 мм, 0 - 5 мм, 0 - 10 мм, 0 - 25 мм.
Индикаторы с диапазоном измерений от 0 до 2 мм изготавливаются двух исполнений:
ИЧ - с перемещением измерительного стержня параллельно шкале,
ИТ - с перемещением измерительного стержня перпендикулярно шкале.
Индикаторы выпускаются с ушком для крепления или без него.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую поверхность корпуса индикатора лазерной маркировкой в местах, указанных на рисунке 2.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид индикаторов указан на рисунке 1.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера

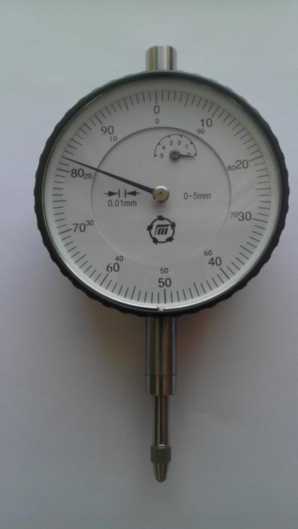

Рисунок 1 - Общий вид индикаторов часового типа с ценой деления 0,01 мм.

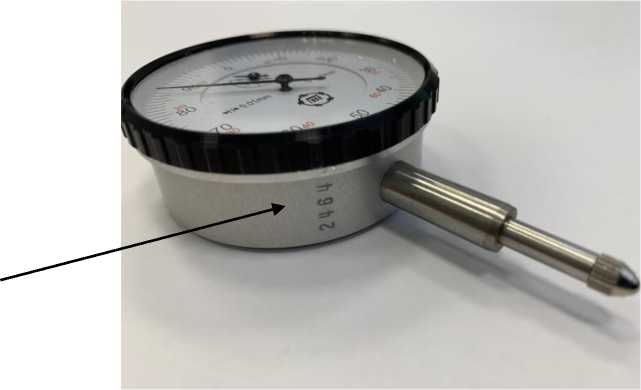

Рисунок 2 - Место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики индикаторов
|
Класс точности |
Наибольшая разность погрешностей индикатора, мкм |
Размах показаний индикатора для диапазона измерений, мкм |
Вариация показаний индикатора для диапазона измерений, мкм | ||||||||
|
на любом участке диапазона измерений, мм |
во всем диапазоне измерений, мм | ||||||||||
|
Д0,1 |
Д1 |
Д2 |
Д3 |
Д5 |
Д10 |
Д25 |
до 10 мм |
св. 10 мм |
до 10 мм |
св. 10 мм | |
|
0 |
4 |
8 |
10 |
10 |
12 |
15 |
22 |
3 |
5 |
2 |
5 |
|
1 |
6 |
10 |
12 |
15 |
16 |
20 |
30 |
3 |
6 |
3 |
6 |
Примечание:
1. Под Д0,1, Д1 понимают алгебраические разности ординат самой высокой и самой низкой точек кривой погрешностей индикатора в пределах любого участка длиной соответственно 0,1 мм и 1 мм диапазона измерений при прямом или обратном ходе измерительного стержня.
2. Под Д2, Д3, Д5, Д10 и Д25 понимают алгебраические разности ординат самой высокой и самой низкой точек кривой погрешностей индикатора с диапазоном измерений соответственно 0 - 2 мм (Д2), 0 - 3 мм (Д3), 0 - 5 мм (Д5), 0 - 10 мм (Д10) и 0 - 25 мм (Д25) при прямом или обратном ходе измерительного стержня.
Таблица 2 - Измерительное усилие и его колебание индикаторов
|
Диапазон измерений, мм |
Наибольшее измерительное усилие при прямом ходе, Н |
Колебание измерительного усилия, Н, при | |
|
прямом или обратном ходе |
изменении направления движения измерительного стержня | ||
|
от 0 до 2 вкл. |
1,5 |
0,4 |
0,5 |
|
от 0 до 5 вкл. от 0 до 10 вкл. |
0,6 | ||
|
от 0 до 25 вкл. |
3,0 |
1,8 |
1,0 |
Присоединительный диаметр гильзы индикаторов 8h6 (8-0,009 мм);
Отклонение от цилиндричности гильзы, мкм, не более
Параметр шероховатости Ra наружной поверхности присоединительной гильзы, мкм, не более
Параметр шероховатости Ra рабочей поверхности измерительного наконечника, мкм, не более
Диапазон рабочих температур, °С от +16 до +24;
Относительная влажность воздуха не более 80%.
Знак утверждения типа
Знак утверждения типа наносится на футляр индикаторов методом наклейки и в правом верхнем углу на паспорта типографским методом.
Комплектность
|
Наименование |
Количество |
|
индикатор часового типа с ценой деления 0,01 мм |
1 шт. |
|
футляр |
1 шт. |
|
паспорт |
1 экз. |
Сведения о методах измерений
Метод измерений изложен в разделе «Порядок работы» паспорта «Индикатор часового типа с ценой деления 0,01 мм».
Нормативная и техническая документация, устанавливающая требования к индикаторам часового типа с ценой деления 0,01 мм
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»;
ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия».
