Нутромеры индикаторные с ценой деления 0,01 мм
| Номер в ГРСИ РФ: | 54059-13 |
|---|---|
| Категория: | Нутромеры |
| Производитель / заявитель: | ООО "ИТО-Туламаш", г.Тула |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 54059-13 |
| Действует | по 15.06.2029 |
| Наименование | Нутромеры индикаторные с ценой деления 0,01 мм |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3a277b9f-098f-f898-0f3a-2b27835f3203 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 02.07.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 692 п. 46 от 02.07.2013 |
Производитель / Заявитель
АКЦИОНЕРНОЕ ОБЩЕСТВО «ИНСТРУМЕНТ И ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА-ТУЛАМАШ» (АО «ИТО-ТУЛАМАШ»), Тульская обл., г. Тула
Россия
Поверка
| Методика поверки / информация о поверке | МИ 2194-92 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
11925
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11238 (94%) |
| Неуспешных поверок (СИ непригодно) | 687 (6 %) |
| Актуальность информации | 06.12.2025 |
Поверители
Скачать
|
54059-13: Описание типа
2023-54059-13.pdf
|
Скачать | 233.8 КБ | |
|
54059-13: Методика поверки
2023-mp54059-13.pdf
|
Скачать | 81.5 КБ |
Описание типа
Назначение
Нутромеры индикаторные с ценой деления 0,01 мм (далее по тексту - нутромеры) предназначены для измерений внутренних диаметров отверстий от 6 до 1000 мм относительным методом в машиностроении, приборостроении и других отраслях промышленности.
Описание
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Отсчетное устройство - индикатор часового типа с ценой деления 0,01 мм. Для совмещения линии измерений с осевой плоскостью измеряемого отверстия снабжены центрирующим мостиком. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных стержней. Настройка производится по аттестованным кольцам или блокам концевых мер длины с боковиками.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, включающий в себя заводской номер державки и заводской номер отсчетного устройства, наносится на державку и боковую поверхность корпуса отсчетного устройства, лазерной маркировкой в местах, указанных на рисунке 2.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид нутромеров указан на рисунке 1.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

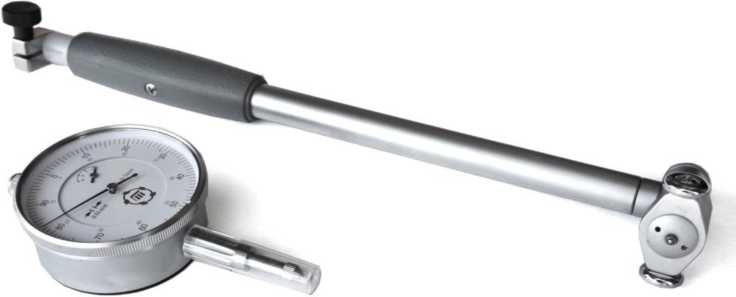

Рисунок 1 - Общий вид нутромеров индикаторных с ценой деления 0,01 мм.
О-0 1
Место нанесения заводского номера

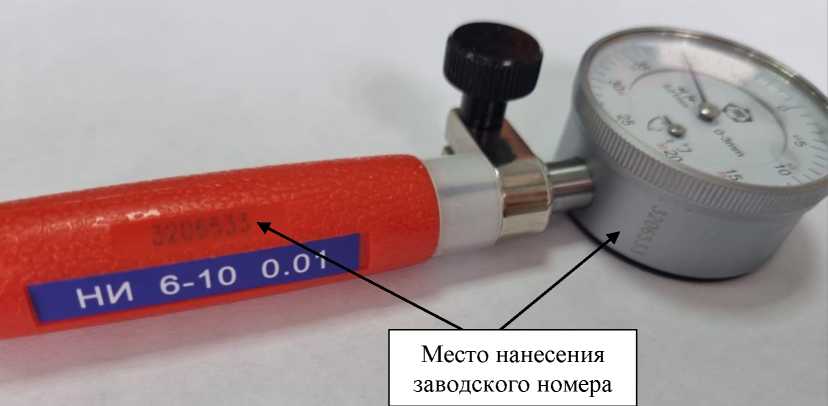

Рисунок 2 - Место нанесения заводского номера
Технические характеристики
Таблица 1. Диапазон измерений, наибольшая глубина измерений, наименьшее перемещение измерительного стержня, измерительное усилие нутромеров и усилие центрирующего мостика._____
|
Диапазон измерений, мм |
от 6 до 10 вкл. |
от 10 до 18 вкл. |
от 18 до 50 вкл. |
от 50 до 100 вкл. |
от 100 до 160 вкл. |
от 160 до 250 вкл. |
от 250 до 450 вкл. |
от 450 до 700 вкл. от 700 до 1000 вкл. |
|
Наибольшая глубина измерений, мм, не менее |
60, 100 |
130 |
150 |
200 |
300 |
400 |
500 |
_ |
|
Наименьшее перемещение измерительного стержня, мм |
0,6 |
0,8 |
1,5 |
4,0 |
6,0 |
8,0 | ||
|
Измерительное усилие нутромера, Н |
от 2,5 до 4,5 вкл. |
от 4,0 до 7,0 вкл. |
от 5,0 до 9,0 вкл. | |||||
|
Усилие центрирующего мостика, Н |
от 5,0 до 8,5 вкл. |
от 7,5 до 12,0 вкл. |
от 9,5 до 16,0 вкл. | |||||
Таблица 2.Погрешность нутромеров, включая погрешность индикатора, при температуре (20 ± 5) °С и относительной влажности до 80 % при температуре 25 °С
|
Диапазон измерений, мм |
Предел допускаемой абсолютной погрешности, мм | |||||
|
на любом участке диапазона измерений |
при перемещении измерительного стержня на величину нормируемого наименьшего значения | |||||
|
0,1 мм |
1 мм |
Класс 1 |
Класс 2 | |||
|
Класс 1 |
Класс 2 |
Класс 1 |
Класс 2 | |||
|
от 6 до 10 вкл. от 10 до 18 вкл. |
0,005 |
0,008 |
_ |
_ |
0,008 |
0,012 |
|
от 18 до 50 вкл. |
0,010 |
0,012 |
0,012 |
0,015 | ||
|
от 50 до 100 вкл. от 100 до 160 вкл. от 160 до 250 вкл. |
_ |
_ |
0,015 |
0,018 | ||
|
от 250 до 450 вкл. от 450 до 700 вкл. от 700 до 1000 вкл. |
_ |
0,014 |
_ |
0,022 | ||
Примечание: За погрешность принимают сумму наибольших абсолютных значений положительных и отрицательных показаний на любом поверяемом участке диапазона измерений.
Шероховатость измерительных поверхностей стержней, мкм Ra <0,16;
Шероховатость опорных поверхностей центрирующих мостиков, мкм Ra <0,63;
Размах показаний нутромеров 1/3 цена деления шкалы индикатора;
Погрешность нутромеров, вносимая неточным расположением
центрирующего мостика 1/3 цена деления шкалы индикатора;
Диапазон рабочих температур, °С от +16 до +24;
Относительная влажность воздуха не более 80%.
Знак утверждения типа
Знак утверждения типа наносится на футляр нутромера методом наклейки и в правом верхнем углу на паспорта типографским методом.
Комплектность
|
Наименование |
Количество |
|
нутромер |
1 шт. |
|
индикатор часового типа |
1 шт. |
|
набор удлинителей и шайб |
1 компл. |
|
инструмент для крепления и регулирования измерительных стержней |
1 шт. |
|
футляр |
1 шт. |
|
паспорт |
1 экз. |
Сведения о методах измерений
Метод измерений изложен в разделе «Порядок работы» паспорта нутромеров.
Нормативные документы
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»;
ГОСТ 868-82 «Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия».
