Наборы грузиков металлических для определения внутриглазного давления по Маклакову НГМ2-"ОФТ-П", по Филатову-Кальфа НГМ5-"ОФТ-П"
| Номер в ГРСИ РФ: | 54073-18 |
|---|---|
| Производитель / заявитель: | ИП Гуров Андрей Сергеевич (ИНН 773404159701), г.Москва |
Наборы грузиков металлических для определения внутриглазного давления по Маклакову НГш-«ОФТ-П», по Филатову-Кальфа НГМ5-«ОФТ-П», предназначены для измерений внутриглазного давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 54073-18 |
| Действует | по 22.10.2029 |
| Наименование | Наборы грузиков металлических для определения внутриглазного давления |
| Модель | по Маклакову НГМ2-"ОФТ-П", по Филатову-Кальфа НГМ5-"ОФТ-П" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1688241d-23d4-30a7-4575-66cfd259309f |
Производитель / Заявитель
Индивидуальный предприниматель Гуров Андрей Сергеевич (ИП Гуров Андрей Сергеевич), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
21601
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 20985 (97%) |
| Неуспешных поверок (СИ непригодно) | 616 (3 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
54073-18: Описание типа
2023-54073-18.pdf
|
Скачать | 109.5 КБ | |
|
54073-18: Методика поверки
2022-mp54073-18-1.pdf
|
Скачать | 313.3 КБ |
Описание типа
Назначение
Наборы грузиков металлических для определения внутриглазного давления по Маклакову НГМ2-«ОФТ-П», по Филатову-Кальфа НГМ5-«ОФТ-П», предназначены для измерений внутриглазного давления.
Описание
Принцип действия наборов грузиков металлических для определения внутриглазного давления по Маклакову НГМ2-«ОФТ-П», по Филатову-Кальфа НГМ5-«ОФТ-П» основан на том, что при помещении грузика на центр роговицы глаза роговица сплющивается, и диаметр площадки контакта торцевой поверхности грузика с роговицей глаза зависит от величины внутриглазного давления и массы грузика. Внутриглазное давление определяют с помощью измерительной линейки по диаметру отпечатка сплющивания роговицы .
Набор грузиков металлических для определения внутриглазного давления по Маклакову НГМ2-«ОФТ-П» состоит из двух грузиков, массой по 10 г каждый, держателя и трех измерительных линеек. Набор грузиков металлических для определения внутриглазного давления по Филатову-Кальфа НГМ5-«ОФТ-П» состоит из пяти грузиков, массой 5 г; 7,5 г; 10 г; 10 г; 15 г соответственно, держателя и трех измерительных линеек.
Грузики представляют собой цилиндры, оканчивающиеся гладкими пластинками из стекла. Держатель служит для удерживания грузика в момент исследования. Измерительная линейка, отпечатанная на фотопленке, предназначена для расшифровки данных исследования.
Общий вид и маркировка наборов грузиков металлических для определения внутриглазного давления по Маклакову НГМ2-«ОФТ-П» и по Филатову-Кальфа НГМ5-«ОФТ-П» представлены на рисунках 1 и 2.

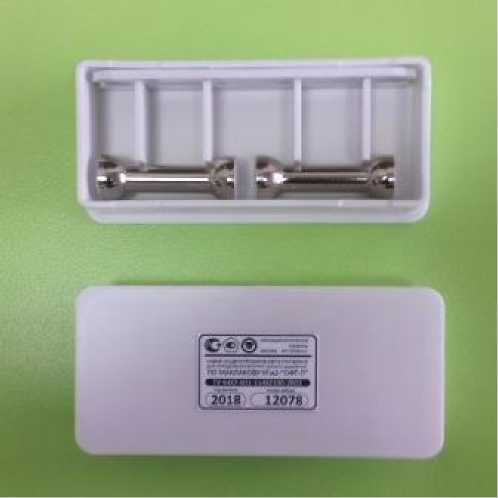

Рисунок 1 - Общий вид набора грузиков металлических для определения внутриглазного давления по Маклакову НГМ2-«ОФТ-П»

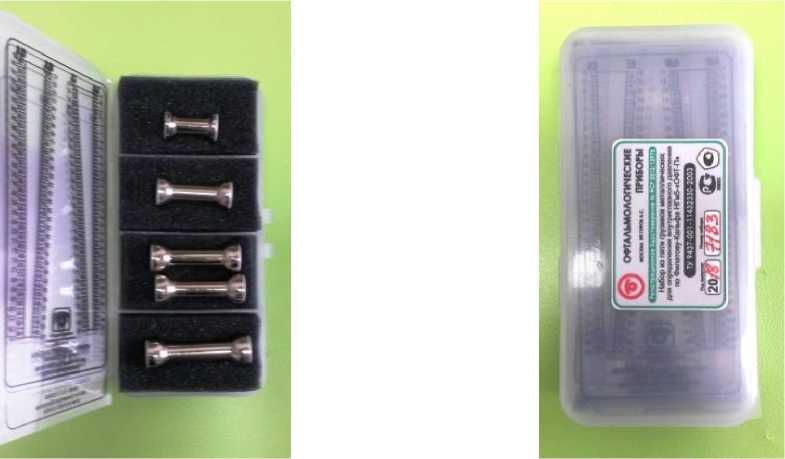

Рисунок 2 - Общий вид набора грузиков металлических для определения внутриглазного давления по Филатову-Кальфа НГМ5-«ОФТ-П»
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Масса грузика набора, г: | |
|
НГм2-«ОФТ-П» |
10,0 |
|
НГм5-«ОФТ-П» |
5,0 |
|
НГм5-«ОФТ-П» |
7,5 |
|
НГм5-«ОФТ-П» |
10,0 |
|
НГм5-«ОФТ-П» |
15,0 |
|
Пределы допускаемой основной относительной погрешности измерений массы грузика, % |
±1,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса полного комплекта наборов грузиков, г, не более: | |
|
НГм2-«ОФТ-П» |
100 |
|
НГм5-«ОФТ-П» |
150 |
|
Габаритные размеры грузиков, мм, не более: | |
|
длина грузика массой 5 г |
25 |
|
длина грузика массой 7,5 г |
30 |
|
длина грузика массой 10 г |
35 |
|
длина грузика массой 15 г |
40 |
|
диаметр грузика массой 5 г, 7,5 г, 10 г, 15 г |
12 |
|
Габаритные размеры полного комплекта наборов грузиков, мм, не более: НГм2-«ОФТ-П», НГм5-«ОФТ-П» |
160x70x40 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность (без конденсата), % атмосферное давление, кПа |
от +10 до +35 от 30 до 80 от 84,0 до 106,7 |
|
Срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку, расположенную на лицевой стороне упаковки.
Комплектность
Таблица 3 - Комплектность набора грузиков НГМ2-«ОФТ-П»
|
Наименование |
Обозначение |
Количество |
|
Грузик (10 г) |
ОФПР.001.010 |
2 шт. |
|
Линейка |
ОФПР.001. 003 |
3 шт. |
|
Держатель |
ОФПР.001. 021 |
1 шт. |
|
Паспорт |
ОФПР.001.2003 ПС |
1 шт. |
|
Упаковка |
ОФПР.001.030 |
1 шт. |
|
Методика поверки |
МП 052.Д4-18 |
1 экз. |
Таблица 4 - Комплектность набора грузиков НГМ5-«ОФТ-П»
|
Наименование |
Обозначение |
Количество |
|
Грузик (5 г) |
ОФПР.001.005 |
1 шт. |
|
Грузик (7,5 г) |
ОФПР.001.075 |
1 шт. |
|
Грузик (10 г) |
ОФПР.001.010 |
2 шт. |
|
Грузик (15 г) |
ОФПР.001.015 |
1 шт. |
|
Линейка |
ОФПР.001. 003 |
3 шт. |
|
Держатель |
ОФПР.001. 021 |
1 шт. |
|
Паспорт |
ОФПР.001.2003 ПС |
1 шт. |
|
Упаковка |
ОФПР.001.031 |
1 шт. |
|
Методика поверки |
МП 052.Д4-18 |
1 экз. |
Поверка
осуществляется по документу МП 052.Д4-18 «Наборы грузиков металлических для определения внутриглазного давления по Маклакову НГМ2-«ОФТ-П», по Филатову-Кальфа НГМ5-«ОФТ-П». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 17 июля 2018 г.
Основные средства поверки:
- весы лабораторные равноплечие 2-го класса ВЛР-200г-М (рег. № 4233-92);
- набор граммовых гирь 2-го класса Г-2-210 (рег. № 2467-74);
- штангенциркуль ШЦ-Ш-500-0,1 (рег. № 7706-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на паспорт.
Сведения о методах измерений
приведены в паспорте ОФПР.001.2003 ПС.
Нормативные документы
ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинские. Общие технические условия
ТУ 9437-001-11432330-2003 «Наборы грузиков металлических для определения внутриглазного давления по Маклакову НГМ2-«ОФТ-П», по Филатову-Кальфа НГМ5-«ОФТ-П» Технические условия
