Твердомеры типа ТП, ТП-2

Назначение

Твердомер типа ТГ1 предназначен для определения твердости металлов путем вдавливания в испытуемый образец алмазной пирамиды или стального шарика.

Прибор предназначен главным образом для определения твердости твердых металлов и сплавов, а также образцов малой толщины или изделий с тонкими наружными слоями, полученными путем цементации, азотирования и т. п.

Описание

Прибор имеет грузовой рычаг 2-го рода с гремя призмами: опорной, передающей усилие промежуточному шпинделю, и грузоприемной.

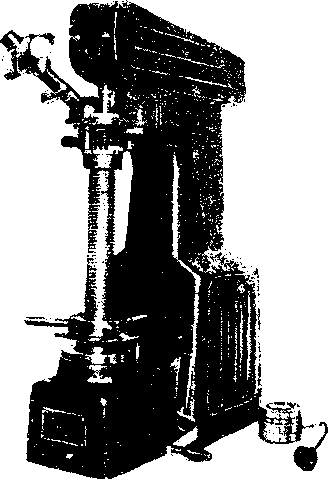

Твер.чомер типа ГП

Грузоприемная призма несет на себе подвеску со сменными условными грузами, при помощи которых устанавливается нагрузка, необходимая для вдавливания а’лмаз-ной пирамиды или стального шарика.

Промежуточный шпиндель прижат пружиной к призме рычага и служит для передачи усилия рабочему шпинделю.

Рабочий шпиндель смонтирован вместе с измерительным микроскопом в поворотной головке.

При установке головки в одном из двух фиксируемых положений совмещается ось промежуточного шпинделя с осью рабочего шпинделя или оптическая ось микроскопа с центром отпечатка.

Тип прибора утвержден и допущен к применению в СССР приказом Председателя Комитета по делам мер и измерительных приборов при Совете Министров СССР от 18 мая 1950 г. за № 120 и внесен в Государственный реестр.

Твердомер типа ТП

Госреестр № 541

Для приведения в действие грузового рычага и выдержки времени нагружения рабочего шпинделя служит грузовой привод с масляным амортизатором.

Грузовой привод системой рычагов связан с грузовым рычагом, рукояткой взвода и пусковой педалью.                               "

Для установки испытуемых образцов предназначен подъемный винт со сменными опорным и с т оли ка м и.

В передней части прибора установлена сигнальная лампа, служащая для наблюдения за временем выдержки испытуемою образца под нагрузкой. Питание лампы производится через понижающий трансформатор, установленный на станине прибора. От этого же трансформатора питается осветитель микроскопа.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Угол между гранями алмазной пирамиды 136 .

Диаметры стальных шариков 2,5 и 5 мм.

Нагрузки на рабочем шпинделе: 5; 10; 20; 30; 50; 100; 200; 15,6 и 62,5 кГ.

Отклонение действительной нагрузки от номинальной не выходит за пределы +1 %.

Погрешность измерения отпечатков для длин от 0,2 мм и более не выходит за пределы+ 0,5%, для длин менее 0,2 мм не выходит за пределы+1 микрон.

Габаритные размеры: 675X450X250 мм.

Вес 80 кг.

МАРКИРОВКА

На щите нанесены:

1) товарный знак завода-изготовшеля;

2. ) наименование прибора;

3) тип прибора;

4) заводский номер;

5) год выпуска.

Комплектность

В комплек! входят:

1) твердомер типа ГП

2) сменные объективы к микроскопу -2 шт.

3) укладочный ящик для микроскопа и объективов

4) алмазный наконечник

5} условные грузы: 5; К); 20: 20: 20: 40; 10,6 и 7,5 кГ

6) столики опорные 4 шт.

7) образцовые бруски твердости —3 шт.

8) оправки для стальных шариков —2 шт.

9) гайки для оправок с шариками.....-2 шт.

10) запасные шарики диаметром 2,5 мм — 2 шт.

11) запасные шарики диаметром 5 мм- 2 шт.

12) ключ для крепления микроскопа

13) запасные лампочки 6,3 в — 2 шт.

14) руководство к пользованию прибором

15) выпускной аттестат

16) чехол

Поверка

Государственная поверка твердомеров типа ТП при выпуске из производства и ремонта,' а также находящихся в обращении, производится по Инструкции 55—49 Комитета по делам мер и измерительных приборов при Совете Министров СССР.

Этой же инструкцией следует руководствоваться при ведомственной поверке.
