Информация по Госреестру

Основные данные
Номер по Госреестру 54115-13
Наименование Спектрометры
Модель МКС-АТ6101ДР
Год регистрации 2013
Страна-производитель  Беларусь
Информация о сертификате
Срок действия сертификата 11.07.2018
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 797 п. 39 от 11.07.2013
Производитель / Заявитель

НПУП "Атомтех" ОАО "МНИПИ", Беларусь, г.Минск

 Беларусь

Поверка

Методика поверки / информация о поверке Раздел 6 Руководства по эксплуатации
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 1
Найдено поверителей 1
Успешных поверок (СИ пригодно) 1 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 27.10.2024

Поверители

Скачать

54115-13: Описание типа СИ Скачать 103.5 КБ

Описание типа

Назначение

Спектрометры МКС-АТ6101 ДР (далее - спектрометры) предназначены для:

- идентификации гамма-излучающих радионуклидов;

- измерения энергетического распределения гамма-излучения;

- измерения мощности амбиентного эквивалента дозы (далее - мощность дозы) гамма-излучения.

Описание

Принцип действия спектрометров основан на использовании методов сцинтилляционной спектрометрии и радиометрии с применением детектора NaI(Tl) размером 63x63 мм и фотоэлектронного умножителя.

Спектрометры представляют собой многофункциональный портативный прибор, состоящий из устройства детектирования (далее - УД) и компьютера портативного (далее -КП). УД включает в себя спектрометрический блок детектирования гамма-излучения БДКГ-11 (далее - БДКГ-11) и устройство обработки (далее - УО), размещенные в алюминиевом корпусе.

В БДКГ-11 при измерении мощности дозы гамма-излучения реализован спектрометрический метод преобразования аппаратурных спектров непосредственно в мощность дозы с помощью корректирующих весовых коэффициентов, значения которых зависят от амплитуды регистрируемых импульсов.

Для повышения стабильности измерений в БДКГ-11 применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы. Кроме того, в БДКГ-11 реализована система автоматической термокомпенсации параметров измерительного тракта.

Соединение между УД и КП устанавливается с помощью беспроводной технологии Bluetooth. Спектрометрическая информация с УД через Bluetooth-модуль, встроенный в КП, принимается и выводится на экран КП. Беспроводная связь поддерживается на расстоянии до 10 м.

Спектрометры имеют встроенный в КП GPS-приемник, обеспечивающий прием географических координат от спутников, в результате чего осуществляется привязка результатов измерений на местности. Точность GPS-приемника до 3 м.

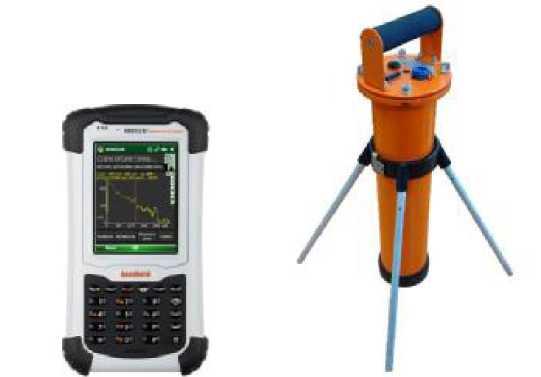

Общий вид спектрометров приведен на рисунке 1.

Рисунок 1 - Общий вид спектрометров

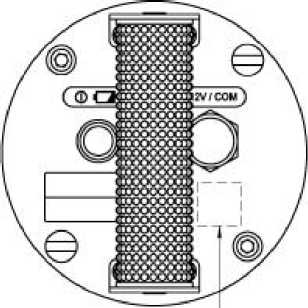

Место на-есениА зната "сверки

{шейма-накпвйтм)

Рисунок 2 - Место нанесения знака поверки (клейма-наклейки)

Программное обеспечение

Использование алгоритмов, реализованных в программном обеспечении КП, обеспечивает представление данных в виде графического распределения импульсов, анализ и обработку аппаратурных спектров и отображение значения мощности дозы.

Программное обеспечение спектрометров состоит из встроенного ПО «BDKG-11», встроенного ПО «AT6101DR» и прикладного ПО «GARM».

Встроенная программа «BDKG-11» предназначена для измерения спектра гамма-излучения, передачи данных на КП. Встроенная программа «BDKG-11» защищена от преднамеренных и непреднамеренных изменений путем пломбирования БДКГ-11. Целостность программы «BDKG-11» проверяется путем проверки целостности пломбы и корпуса БДКГ-11.

Встроенная программа «AT6101DR» предназначена для получения измерительной информации, обработки и отображения результатов измерений на экране КП. При эксплуатации спектрометров имеется возможность изменения программы «AT6101DR» через интерфейс связи КП. Метрологически значимые параметры не хранятся в энергонезависимой памяти КП. Целостность программы «AT6101DR» проверяется стандартными средствами (например, TotalCommander, DoubleCommander).

Программа «GARM» предназначена для отображения на персональном компьютере данных, полученных и обработанных спектрометром с привязкой на местности. Программа «GARM» является метрологически не значимой. Спектрометр полностью работоспособен и самодостаточен без применения прикладного ПО «GARM».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

BDKG-11

BDKG11L.hex

24.12.10

84673bd2edf6ce6b7f91cc8 4d2ebf7bb

MD5

AT6101DR

AT6101DR.exe

2.1.2

32ac50b66f61d33ac8f0dca 4378002cd

MD5

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010. Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Основные метрологические и технические характеристики спектрометров приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

1

2

Диапазон энергий регистрируемого гамма-излучения, кэВ

от 50 до 3000

Число каналов для измерения энергетического распределения

512

Пределы допускаемой основной относительной погрешности характеристики преобразования, %

±1

Относительное энергетическое разрешение для гамма-излучения радионуклида 137Cs с энергией 662 кэВ, %, не более

9,5

Эффективность регистрации в пике полного поглощения для энергии гамма-излучения 662 кэВ радионуклида 137Cs точечного источника типа ОСГИ-3, %

5,34 ± 1,06

Максимальная входная статистическая загрузка, имп/с, не менее

5-104

Диапазон измерений мощности дозы гамма-излучения, мкЗв/ч

от 0,01 до 100

Пределы допускаемой основной относительной погрешности измерения мощности дозы гамма-излучения, %

±20

Энергетическая зависимость при измерении мощности дозы гамма-излучения в диапазоне энергий регистрируемого гамма-излучения, %

±20

Время установления рабочего режима, мин, не более

1

Время непрерывной работы при автономном питании от блоков аккумуляторов УД и КП в нормальных условиях применения, ч, не менее

9

Нестабильность градуировочной характеристики преобразования за время непрерывной работы, %, не более

±1

Нестабильность показаний при измерении мощности дозы гамма-излучения, %, не более

5

Пределы допускаемой дополнительной относительной погрешности характеристики преобразования, %:

- при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий

±2

- при изменении напряженности постоянных и переменных магнитных полей 400 А/м относительно нормальных условий

±2

Пределы допускаемой дополнительной относительной погрешности измерения мощности дозы гамма-излучения, %:

- при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий

±10

- при изменении относительной влажности окружающего воздуха до 95 % при температуре 35 °С и более низких температурах без конденсации влаги относительно нормальных условий

±10

- при изменении напряженности постоянных и переменных магнитных полей до 400 А/м относительно нормальных условий

±10

- при воздействии синусоидальных вибраций в диапазоне частот от 10 до 150 Гц

±5

- при воздействии одиночных механических ударов с пиковым ускорением 300 м/с2

±5

- при воздействии электростатических разрядов интенсивностью до 6 кВ

±5

- при воздействии радиочастотного электромагнитного поля

±5

Продолжение таблицы 2

1

2

Габаритные размеры составных частей спектрометров, мм, не более: - КП

- УД

100x185x45 0130x510

Масса составных частей спектрометров, кг, не более: - КП

- УД

0,8

4,5

Знак утверждения типа

Знак утверждения типа наносится:

- на этикетку, расположенную на крышке корпуса УД, с липким слоем и ламинированием;

- на этикетку, расположенную на нижней стенке корпуса УО, с липким слоем и ламинированием;

- на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплект поставки спектрометров приведен в таблице 3.

Таблица 3

Наименование, тип

Количество

Примечание

1 Компьютер портативный «Nautiz X7»1)

1

В состав входят принадлежности

2 Батарея дополнительная «Nautiz X7 Battery»

1

Поставляется по заказу

3 Ремень «Nautiz X7 Carrier»

1

Для переноски КП на поясе. Поставляется по заказу

4 Устройство детектирования

1

Включает БДКГ-11, УО и корпус

5 Адаптер сетевой

1

Для заряда БА УД от сети

6 Кабель зарядный

1

Для заряда БА УД от сети автомобиля

7 Комплект принадлежностей

1

8 Руководство по эксплуатации

1

Содержит раздел 6 «Поверка»

9 Упаковка

1

Кейс для хранения и переноски спектрометра и принадлежностей

1) Допускается замена компьютера портативного «Nautiz X7» на компьютер портативный с аналогичными техническими характеристиками.

Поверка

осуществляется по документу «Спектрометр МКС-АТ6101ДР. Руководство по эксплуатации», раздел 6 «Поверка», утвержденному УП «АТОМТЕХ» и ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2013 г.

При поверке спектрометров применяются:

- эталонная дозиметрическая установка с набором источников 137Cs, диапазон измерений мощности кермы в воздухе от 0,025 мкГр/ч до 1,0 мГр/ч, погрешность аттестации не более ±7 %;

- эталонные спектрометрические источники гамма-излучения типа ОСГИ-3, активность от 3 до 180 кБк, диапазон энергий от 59,6 до 2700 кэВ, погрешность аттестации не более ±6 %.

Сведения о методах измерений

М етоды измерений изложены в документе «Спектрометр МКС-АТ6101ДР.

Руководство по эксплуатации».

Нормативные документы

1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».

2. ТУ BY 100865348.027-2012 «Спектрометр МКС-АТ6101ДР. Технические условия».

Рекомендации к применению

- осуществление деятельности в области охраны окружающей среды;

- выполнение работ по обеспечению безопасных условий и охраны труда;

- осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.
