Спектрометры МКГ-АТ1321
| Номер в ГРСИ РФ: | 54116-13 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ОАО "МНИПИ", Беларусь, г.Минск |
|
54116-13: Описание типа
2013-54116-13.pdf
|
Скачать | 105.5 КБ |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 54116-13 |
| Действует | по 11.07.2018 |
| Наименование | Спектрометры |
| Модель | МКГ-АТ1321 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2b714fcf-869f-d226-ecdd-137d724782d7 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Беларусь |
| Информация о сертификате | |
| Срок действия сертификата | 11.07.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 797 п. 40 от 11.07.2013 |
Производитель / Заявитель
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), БЕЛАРУСЬ, г.Минск
Беларусь
Поверка
| Методика поверки / информация о поверке | Раздел 6 Руководства по эксплуатации |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 76 (97%) |
| Неуспешных поверок (СИ непригодно) | 2 (3 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
54116-13: Описание типа
2013-54116-13.pdf
|
Скачать | 105.5 КБ |
Описание типа
Назначение
Спектрометры МКГ-АТ1321 (далее - спектрометры) предназначены для:
- измерения энергетического распределения гамма-излучения;
- мощности амбиентного эквивалента дозы Н*(10) (далее - мощности амбиентной дозы) гамма-излучения;
- поиска (обнаружения и локализации) источников гамма-излучений и участков, загрязненных радиоактивными веществами;
- идентификации гамма-излучающих радионуклидов.
Описание
Принцип действия спектрометров основан на использовании высокочувствительных методов радиометрии, дозиметрии и спектрометрии.
Спектрометры представляют собой многофункциональные носимые приборы, состоящие из моноблока, содержащего детекторы ионизирующих излучений.
Для обеспечения стабильности измерений в спектрометрах применена система светодиодной стабилизации спектрометрического тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы, кроме того, в спектрометрах реализована система автоматической температурной коррекции усиления.
В режиме поиска используется режим счета импульсов.
При измерении мощности дозы гамма-излучения детектором NaI(Tl) использован спектрометрический метод преобразования аппаратурных спектров непосредственно в мощность дозы с помощью корректирующих весовых коэффициентов, значения которых зависят от амплитуды регистрируемых импульсов. Верхняя граница диапазона измерения мощности дозы спектрометрическим методом определяется максимальной допустимой статистической загрузкой детектора NaI(Tl) и зависит от энергии регистрируемого гамма-излучения. Максимальная допустимая статистическая загрузка детектора NaI(Tl) при измерении мощности дозы гамма-излучения составляет 105 с-1.
Для расширения диапазона измерения мощности дозы гамма-излучения используется счетчик Гейгера-Мюллера с фильтром, выравнивающим энергетическую зависимость чувствительности. При превышении статистической загрузки детектора NaI(Tl), равной 105 с-1, или значения мощности дозы гамма-излучения 300 мкЗв/ч, измеряемой детектором NaI(Tl), спектрометр автоматически в течение времени не более 1 с переходит в режим отображения на экране мощности дозы гамма-излучения, измеряемой счетчиком Гейгера-Мюллера.

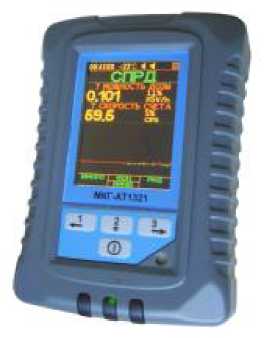

Общий вид спектрометров приведен на рисунке 1.
Рисунок 1 - Общий вид спектрометров
Рисунок 2 - Место нанесения знака поверки (клейма-наклейки)
Программное обеспечение
Программное обеспечение спектрометра обеспечивает непрерывность
и одновременность процесса измерений для всех детекторов, вычисление средних значений результатов измерений и оперативное представление получаемой информации на экране, расчет и индикацию на экране статистических погрешностей в процессе поступления сигналов от детекторов, быструю адаптацию к изменению уровней радиации.
Программное обеспечение спектрометров состоит из встроенного ПО «SPiRiD1» (или «SPiRiD1SNM»), прикладного ПО «RadSearcher_Manager» и прикладного ПО «GARM».
Встроенные программы «SPiRiD1» и «SPiRiD1SNM» отличаются по составу библиотеки радионуклидов и предназначены для управления поиском, сигнализацией, измерением спектра гамма-излучения, идентификации радионуклидов, измерением мощности дозы, отображения результата на экране и обработки нажатия кнопок. Интерфейс связи спектрометров позволяет провести изменение программ «SPiRiD1» и «SPiRiD1SNM» только с помощью специальных программных средств. Метрологически значимые параметры хранятся в энергонезависимой памяти спектрометра и целостность их проверяется при запуске прибора. При разрушении метрологически значимых параметров после проведения самоконтроля на экране прибора появится сообщение «Важная информация!!!». Целостность программы проверяется в режиме «ОПЦИИ».
Программа «RadSearcher_Manager» предназначена для соединения спектрометра с персональным компьютером (ПК) и переноса файлов измеренных спектров на ПК. Программа «RadSearcher_Manager» является метрологически не значимой.
Программа «GARM» предназначена для отображения на ПК данных, полученных и обработанных спектрометром с привязкой на местности. Программа «GARM» является метрологически не значимой.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
«SPiRiDl» |
SPiRiDl.hex |
4.4B |
1c8d83f3 |
CRC32 |
|
«SPiRiD1SNM» |
SPiRiDlSNM.hex |
4.4A |
6d4c9ac5 |
CRC32 |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010. Влияние ПО учтено при нормировании метрологических характеристик.
Технические характеристики
Основные метрологические и технические характеристики спектрометров приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон энергий регистрируемого гамма-излучения |
от 20 до 3000 кэВ |
|
Пределы допускаемой основной относительной погрешности характеристики преобразования при измерении энергетического распределения гамма-излучения |
±1 % |
|
Относительное энергетическое разрешение для гамма-излучения радионуклида 137Cs с энергией 662 кэВ, не более |
9,0 % |
|
Эффективность регистрации в пике полного поглощения для энергии гамма-излучения 662 кэВ радионуклида 137Cs точечного источника ОСГИ-3 |
(1,48 ± 0,29) % |
|
Максимальная входная статистическая загрузка спектрометров при измерении энергетического распределения гамма-излучения, не менее |
5-104 с-1 |
|
Диапазоны измерений мощности амбиентной дозы гамма-излучения: - с детектором NaI(Tl) - со счетчиком Г ейгера-Мюллера |
0,03 мкЗв/ч - 300 мкЗв/ч 10 мкЗв/ч - 100 мЗв/ч |
|
Пределы допускаемой основной относительной погрешности измерения мощности амбиентной дозы гамма-излучения |
±20 % |
|
Энергетическая зависимость чувствительности спектрометров при измерении мощности амбиентной дозы гамма-излучения: - с детектором NaI(Tl) в диапазоне от 50 до 3000 кэВ; - со счетчиком Гейгера-Мюллера в диапазоне от 60 до 3000 кэВ |
±20 % от -25 % до +45 % |
|
Время установления рабочего режима спектрометров, не более |
1 мин |
|
Время непрерывной работы спектрометров при автономном питании от щелочных элементов питания или аккумуляторов в нормальных условиях применения в «дежурном режиме», не менее |
14 ч |
|
Нестабильность градуировочной характеристики преобразования спектрометров за время непрерывной работы, не более |
±1 % |
|
Нестабильность показаний спектрометров за время непрерывной работы при измерении мощности амбиентной дозы гамма-излучения, не более |
±5 % |
Продолжение таблицы 2
|
1 |
2 |
|
Время непрерывной работы спектрометров при автономном питании от щелочных элементов питания или аккумуляторов в нормальных условиях применения в режиме «СПРД» при воздействии гамма-излучения, вызывающего постоянную звуковую или вибрационную сигнализацию, не менее |
30 мин |
|
Пределы допускаемой дополнительной относительной погрешности характеристики преобразования спектрометров: - при изменении температуры окружающего воздуха в рабочем диапазоне температур от минус 20 °С до плюс 50 °С относительно нормальных условий; |
±2 % |
|
- при изменении напряженности постоянного и переменного сетевой частоты магнитного поля до 400 А/м относительно нормальных условий |
±2 % |
|
Пределы допускаемой дополнительной относительной погрешности измерения мощности дозы гамма-излучения: - при изменении температуры окружающего воздуха в рабочем диапазоне температур от минус 20 °С до плюс 50 °С относительно нормальных условий; |
±10 % |
|
- при изменении относительной влажности окружающего воздуха до 93 % при температуре 35 °С и более низких температурах без конденсации влаги относительно нормальных условий; |
±10 % |
|
- при изменении атмосферного давления до 70 кПа относительно нормальных условий; |
±10 % |
|
- при воздействии синусоидальных вибраций в диапазоне от 10 до 150 Гц; |
±5 % |
|
- при воздействии одиночных механических ударов с пиковым ускорением 300 м/с2 |
±5 % |
|
Номинальное значение напряжения питания |
3 В |
|
Габаритные размеры спектрометра, не более |
145x100x55 мм |
|
Масса спектрометра, не более |
0,7 кг |
Знак утверждения типа
Знак утверждения типа наносится:
- на этикетку, расположенную на задней панели спектрометров;
- на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплект поставки спектрометров приведен в таблице 3.
Таблица 3
|
Наименование, тип |
Количество |
Примечание |
|
1 Спектрометр МКГ-АТ1321 |
1 | |
|
2 Комплект принадлежностей |
1 |
Поставляется по заказу полностью или отдельные его части |
|
3 Руководство по эксплуатации |
1 |
Содержит раздел 6 «Поверка» |
Поверка
осуществляется по документу «Спектрометр МКГ-АТ1321. Руководство по эксплуатации», раздел 6 «Поверка», утвержденному УП «АТОМТЕХ» и ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2013 г.
При поверке спектрометров применяются:
- эталонная дозиметрическая установка с набором источников 137Cs, диапазон измерений мощности кермы в воздухе от 0,025 мкГр/ч до 80,0 мГр/ч, погрешность аттестации не более ±7 %;
- эталонные спектрометрические источники гамма-излучения типа ОСГИ-3, активность от 3 до 180 кБк, диапазон энергий от 59,6 до 2700 кэВ, погрешность аттестации не более ±6 %.
Сведения о методах измерений
Методы измерений изложены в документе «Спектрометр МКГ-АТ1321. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
2. ТУ BY 100865348.023-2012 «Спектрометры МКГ-АТ1321. Технические условия».
Рекомендации к применению
- осуществление деятельности в области охраны окружающей среды;
- выполнение работ по обеспечению безопасных условий и охраны труда;
- осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.
