Приборы для измерений параметров шероховатости 178
| Номер в ГРСИ РФ: | 54174-13 |
|---|---|
| Производитель / заявитель: | Фирма "Mitutoyo Corp.", Япония |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 54174-13 |
| Действует | по 15.06.2024 |
| Наименование | Приборы для измерений параметров шероховатости |
| Модель | 178 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1bd5bc78-726e-414e-b65a-b1e789f523ff |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Япония |
| Информация о сертификате | |
| Срок действия сертификата | 11.07.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 794 п. 48 от 11.07.2013 |
Производитель / Заявитель
Фирма "Mitutoyo Corporation", Япония.
Япония
Поверка
| Методика поверки / информация о поверке | МП 54174-13 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
3444
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3355 (97%) |
| Неуспешных поверок (СИ непригодно) | 89 (3 %) |
| Актуальность информации | 06.12.2025 |
Поверители
Скачать
|
54174-13: Описание типа
2020-54174-13.pdf
|
Скачать | 926 КБ | |
|
54174-13: Методика поверки
2025-mp54174-13.pdf
|
Скачать | 83.3 КБ |
Описание типа
Назначение
Приборы для измерений параметров шероховатости серии 178 предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности) или дугу окружности. Применяются в цехах и лабораториях промышленных предприятий различных отраслей машиностроения, научноисследовательских институтов, метрологических центров.
Описание
Приборы для измерений параметров шероховатости серии 178 (далее - приборы) выпускаются следующих модификаций: Surftest SJ-210, Surftest SJ-310, Surftest SJ-410.
Приборы состоят из блока с измерительным преобразователем (ИП) и приводом и процессорного блока. Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессорном блоке. Результаты измерений выводятся на жидкокристаллический дисплей (в виде только числовых значений параметров шероховатости, профиля поверхности, кривых распределения) или через RS-232 или высокоскоростной USB интерфейс на внешний компьютер для выполнения обработки результатов измерений. Имеется возможность сохранять результаты 10 000 измерений на карте памяти. Приборы Surftest SJ-310, Surftest SJ-410 снабжены встроенным принтером и сенсорным дисплеем. Питание приборов осуществляется от сети переменного тока через встроенный адаптер или от батареи, что делает прибор переносным и позволяет использовать в цехах предприятий.
ИП приборов представляет собой индуктивный датчик. Для расширения области использования, приборы снабжены набором датчиков, которые различаются радиусом закругления щупа, размером, положением и формой опоры.
Приборы Surftest SJ-210, Surftest SJ-310 оснащены одним из трех мотоприводов: стандартным, мотоприводом c втягивающимся щупом и мотоприводом, позволяющим измерять в направлении, перпендикулярном продольной оси датчика.
Прибор Surftest SJ-410 работает как в опорном, так и безопорном режиме. Мотопривод прибора Surftest SJ-410 может устанавливаться на стационарную стойку со столом. При работе с независимой опорой Surftest SJ-410 позволяет измерять параметры шероховатости криволинейных поверхностей.
Прибор Surftest SJ-410 имеет два исполнения SJ-411 и SJ-412, которые различаются длиной перемещения датчика.
Приборы каждой модификации выпускаются двух исполнений (1 и 2), которые различаются цветом и формой корпуса.
Общий вид приборов представлен на рисунках 1-3.
а) исполнение 1
б) исполнение 2
Рисунок 1 - Общий вид приборов для измерений параметров шероховатости серии 178 модификации Surftest SJ-210
а) исполнение 1
б) исполнение 2
Рисунок 2 - Общий вид приборов для измерений параметров шероховатости серии 178 модификации Surftest SJ-310
а) исполнение 1
б) исполнение 2

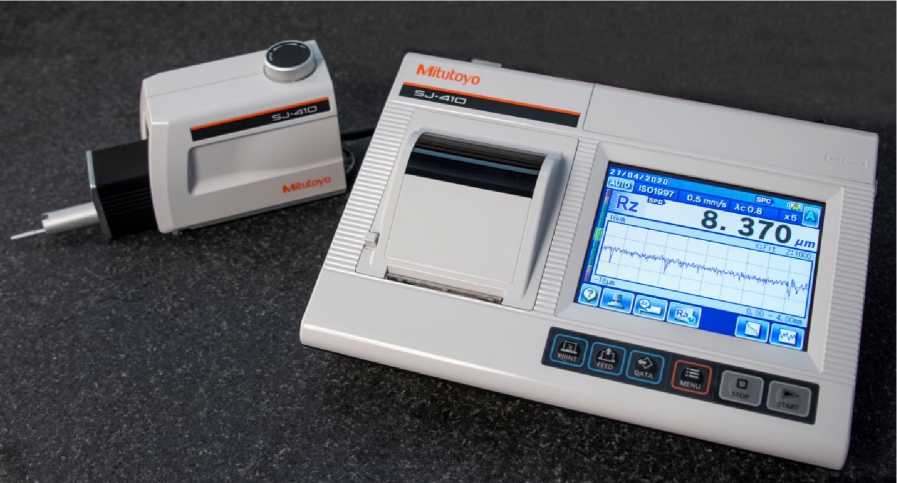

Рисунок 3 - Общий вид приборов для измерений параметров шероховатости серии 178 модификации Surftest SJ-410
Программное обеспечение
Приборы для измерений параметров шероховатости серии 178 имеют в своем составе программное обеспечение, встроенное в аппаратное устройство средства измерений, разработанное для конкретной измерительной задачи, осуществляющей измерительные функции, функции расчета параметров шероховатости и функции индикации.
Программное обеспечение (ПО) имеет следующие идентификационные данные:
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
SJ-210 |
SJ-210 |
V.l.xxx |
RH479 |
нет |
|
SJ-310 |
SJ-301 |
V.l.xxx |
RH00240 M-1/1 |
нет |
|
SJ-410 |
SJ-401/ SJ-402 |
V.l.xxx |
RH000243 M-1/1 |
нет |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «С» согласно МИ 3286-2010.
Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики приборов
|
Модель |
Surftest SJ-210 |
Surftest SJ-310 |
Surftest SJ-410 | ||
|
411 |
412 | ||||
|
Измеряемые параметры шероховатости |
Ra, Ry, Rz, Rt, Rp, Rq, Rv, Sm, S, Pc, mr(c), 5c, Rpk, Rvk, Rk, Mr1, Mr2, Lo, R, AR, Rx, A1, A2, Vo |
Ra, Ry, Rz, Rt, Rp, Rq,, Rv,Sm, S, Pc, mr, Rpk, Rvk, oc, Rk, Mr1, Mr2, Lo, R, AR, Rx, A1, A2, Vo, HSC, mr, sk, Ku, Aa, Aq, Wte, Wx, W, AW |
Ra, Ry, Rz, Rt, Rp, Rq, Rv, Sm, S, Pc, mr, Rpk, Rvk, 5c, Rk, Mr1, Mr2, Lo, R, AR, Rx, A1, A2, Vo, HSC, mr, sk, Ku, Aa, Aq, Wte, Wx, W, AW, Vo | ||
|
Анализируемые кривые |
- |
- |
Относительная опорная кривая профиля, кривая распределения амплитуд | ||
|
Диапазон измерений/ Разрешение, мкм |
360/0,02 (от-200 до+160); 100/0,006 ( от -50 до +50); 25/0,002 (от -12,5 до +12,5) |
350/0,32 (от -200 до+150) 100/0,08 (от -50 до +50) 50/0,04 (от -25 до +25) 10/0,1 (от -5 до +5) |
800/0,01 (от-400 до +400) 80/0,001 (от -40 до +40) 8/0,0001 (от -4 до +4) | ||
|
Увеличение, Х: -вертикальное -горизонтальное |
10 - 10 000 (автом.) 1 - 1000 (автом.) |
10 - 10 000 (автом.) 1 - 1000 (автом.) |
100 - 500 000 (автом.) 1 - 10 000 (автом.) | ||
|
Отсечка шага Ac, мм As, мкм |
0,08; 0,25; 0,8; 2,5 2,5; 8 |
0,25; 0,8; 2,5; 8 2,5; 8; 25 |
0,08; 0,25; 0,8; 2,5; 8 2,5; 8; 25 | ||
|
Длина оценки, мм |
мин. 0,08 макс. 16,0 |
мин. 0,08 макс. 12,5 |
мин. 0,08 макс. 25,0 (50,0) | ||
|
Перемещение датчика, мм |
17,5 или 5,6 |
17,5 или 5,6 |
25 |
50 | |
|
Отклонение от плоскостности независимой опоры, мкм |
- |
- |
0,3 |
0,5 | |
|
Измерительное усилие, мН |
0,75;4 |
0,75;4 |
0,75; 4 |
0,75;4 | |
|
Число базовых длин на длине оценки |
От 1 до 10 (от 0,08 до 16 мм через 0,01 мм) |
1; 3; 5; L (от 0,08 до 12,5 мм через 0,1 мм), где L - свободная длина в мм |
1; 3; 5;L (от 0,08 до 25 или от 0,08 до 50 через 0,1 мм), где L - свободная длина в мм | ||
|
Радиус щупа, мкм |
2 или 5 (60790°) |
2 или 5 (60790°) |
2 или 5 (60790°) | ||
|
Тип фильтра |
2RC75%, 2RC-PC Гауссов фильтр |
2RC75%, 2RC-PC Гауссов фильтр |
PC75%, 2RC-PC Гауссов фильтр | ||
|
Предел допускаемой основной систематической погрешности, % |
5 |
5 |
3 | ||
|
Габаритные размеры, мм - процессорного блока - мотопривода |
длина160 ширина 62,8 высота 52,1 длина 115 ширина 23 высота 26 |
длина 307 ширина 165 высота 94 длина 115 ширина 23 высота 26 |
длина 307 ширина 165 высота 94 | ||
|
длина 5 ширина 1,4 высота 1,9 |
длина 6,1 ширина 1,4 высота 1,9 | ||||
|
Питание |
Встроенный AC адаптер или перезаряжаемая Ni-MH батарея |
Встроенный AC адаптер или перезаряжаемая Ni-MH батарея |
Встроенный AC адаптер или перезаряжаемая NiMH батарея | ||
|
Масса, кг - процессорного блока - мотопривода |
0,3 0,2 |
1,2 0,2 |
1,2 | ||
|
0,6 |
0,7 | ||||
|
Диапазон рабочих температур, ОС |
от 5 до 35 |
от 5 до 35 |
от 5 до 35 | ||
Знак утверждения типа
наносится на руководство по эксплуатации прибора типографским методом, на панель процессорного блока методом наклейки.
Комплектность
Приборы поставляются в комплекте с принадлежностями в упаковке для хранения и переноски.
Таблица 3 - Комплектность средства измерений
|
- Прибор Surftest SJ-210 или Surftest SJ-310 или Surftest SJ-410 |
1 шт. |
|
- Руководство по эксплуатации |
1 экз. |
|
- Мера шероховатости |
1 экз. |
|
- Методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с документом по поверке «Приборы для измерений параметров шероховатости серии 178. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2013 и включенным в комплект поставки приборов.
Основные средства поверки:
- эталонные меры шероховатости 2-го разряда по ГОСТ 8.296-78.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
Метод измерений изложен в разделах 4 и 5 «Приборы для измерений параметров шероховатости серии 178. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Ra, Rmax, Rz и Ra в диапазоне 0,0)25...160)0) мкм»
Техническая документация фирмы Mitutoyo Corporation, Япония
