Комплекты мер внутриглазного давления механических КМВГДм-01
| Номер в ГРСИ РФ: | 54176-13 |
|---|---|
| Производитель / заявитель: | ОАО "Елатомский приборный завод", р.п.Елатьма |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 54176-13 |
| Действует | по 20.06.2029 |
| Наименование | Комплекты мер внутриглазного давления механических |
| Модель | КМВГДм-01 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 26fe4c9b-c5b4-7aca-9da2-861be7dfd9b8 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 11.07.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 794 п. 52 от 11.07.2013 |
Производитель / Заявитель
Акционерное общество "Елатомский приборный завод" (АО "ЕПЗ"), Рязанская обл., р.п. Елатьма
Россия
Поверка
| Методика поверки / информация о поверке | МП 25.Д4-13 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 195 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
54176-13: Описание типа
2020-54176-13.pdf
|
Скачать | 219.1 КБ | |
|
54176-13: Методика поверки
2020-mp54176-13.pdf
|
Скачать | 5.9 MБ |
Описание типа
Назначение
Комплекты мер внутриглазного давления механических КМВГДм-01 (далее - комплекты мер) предназначены для задания дискретных значений давления при поверке, испытаниях и калибровке тонометра внутриглазного давления через веко ТВГД-02 и других приборов, принцип действия которых основан на определении внутриглазного давления через механическую жесткость глаза.
Описание
Принцип действия комплектов мер основан на сравнении измеренного прибором значения внутриглазного давления с номинальным значением, указанным в свидетельстве о поверке на комплект, в результате чего определяют погрешность прибора.
Комплект мер состоит из четырех мер внутриглазного давления (далее - ВГД) механических, настроенных на фиксированные значения механической жесткости. Индекс меры соответствует значению внутриглазного давления меры: «07» - 7 мм рт. ст; «16» -16 мм рт.ст.; «23» - 23 мм рт.ст.; «50» - 50 мм рт.ст.
Мера ВГД представляет собой специальную плоскую пружину, определенным образом закрепленную в корпусе. Основой меры является плоская металлическая пружина, механическая жесткость которой равна механической жесткости оболочек глаза при внутриглазном давлении. Механическая жесткость пружины определяется материалом, из которого она изготовлена и геометрией пружины. Параметр, по которому калибруется пружина - рабочая длина пружина. После настройки рабочей длины, пружина фиксируется винтами в корпусе.
Для предотвращения несанкционированного изменения параметра производится опломбирование фиксирующих элементов посредством пломб.
Маркировка мер ВГД указывается на этикетке, наклейной на корпусе.
В комплект входят два «образца-свидетеля» длины, которые используются при расчете механической жесткости мер ВГД.
Все вышеуказанные меры устанавливаются в ячейки футляра, на внешней стороне которого указаны товарный знак предприятия-изготовителя, наименование и обозначение комплекта. Заводской номер комплекта и год выпуска указывается с обратной стороны футляра.
Общий вид комплекта мер представлен на рисунке 1.
Схема маркировки представлена на рисунке 2.
Место пломбировки от несанкционированного доступа

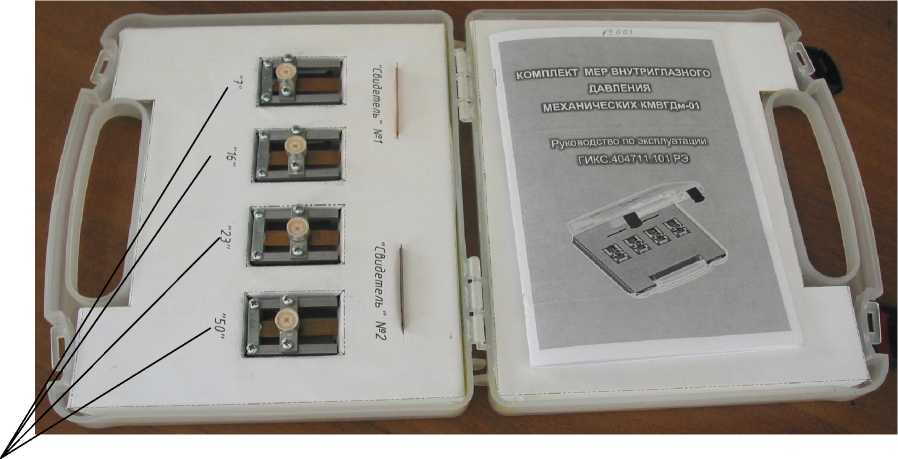

Рисунок 1 - Общий вид Комплектов мер внутриглазного давления КМВГДм-01 и места пломбировки мер внутриглазного давления от несанкционированного доступа
Рисунок 2 - Схема маркировки комплекта мер
Программное обеспечение отсутствует.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение внутриглазного давления (ВГД) мер комплекта, мм рт.ст. |
7; 16; 23; 50 |
|
Пределы допускаемой абсолютной погрешности воспроизведения внутриглазного давления, мм рт. ст. |
±1,7 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (Д*Ш*В), мм, не более |
275x220x82 |
|
Масса, кг, не более |
2,2 |
|
Условия эксплуатации: - диапазон рабочих температур, оС - относительная влажность воздуха при температуре +25 оС, %, не более - атмосферное давление, кПа |
от +10 до +35 80 от 84 до 106 |
Знак утверждения типа
наносится на внешней стороне футляра комплекта методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Мера ВГД с индексом «07» |
ГИКС.301179.101 |
1 шт. |
|
Мера ВГД с индексом «16» |
ГИКС.301179.101-01 |
1 шт. |
|
Мера ВГД с индексом «23» |
ГИКС.301179.101-02 |
1 шт. |
|
Мера ВГД с индексом «50» |
ГИКС.301179.101-03 |
1 шт. |
|
Устройство для контроля тонометра внутриглазного давления |
ГИКС.304139.001 |
1 шт. |
|
Свидетель №1 |
ГИКС.741131.001 |
1 шт. |
|
Свидетель №2 |
ГИКС.741131.001-01 |
1 шт. |
|
Футляр |
ГИКС.323366.003 |
1 шт. |
|
Руководство по эксплуатации |
ГИКС.404711.101 РЭ |
1 экз. |
|
Методика поверки |
МП 25.Д4-13 с изменением № 1 |
1 экз. |
Поверка
осуществляется по документу МП 25.Д4-13 «Комплекты мер внутриглазного давления механических КМВГДм-01. Методика поверки» с изменением № 1 утвержденному ФГУП «ВНИИОФИ» 25 сентября 2019 г.
Основные средства поверки:
- весы неавтоматического действия MS, ML, ML 54T (рег. № 58016-14), максимальная нагрузка 52 г, минимальная нагрузка 0,01 г, предел допускаемой погрешности в диапазоне от 0,001 до 50 г ±0,5 мг, в диапазоне свыше 50 до 52 г ±1 мг
- штангенциркуль ШЦЦ-1-250-0,01 (рег. № 52058-12), диапазон измерения от 0 до 250 мм; предел допускаемой погрешности ±0,01 мм.;
- микрометр гладкий с ценой деления 0,01 мм МК-25 (рег. № 287-02), диапазон измерений от 0 до 25 мм, предел допускаемой абсолютной погрешности измерения ±2,0 мкм;
- осциллограф цифровой 54622D (рег. № 24152-02), диапазоны коэффициента отклонения от 1 мВ/дел до 5 В/дел, диапазон коэффициента развертки от 5 мкс/дел до 10 мс/дел; полоса пропускания от 0 до 100 МГц.
Допускается применение аналогических средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р ИСО 8612-2010 Приборы офтальмологические. Тонометры
ГИКС.404711.101 ТУ Комплект мер внутриглазного давления механических
КМВГДм-01. Технические условия
