Микрометры гладкие МК
| Номер в ГРСИ РФ: | 54224-13 |
|---|---|
| Категория: | Микрометры |
| Производитель / заявитель: | ООО "ИТО-Туламаш", г.Тула |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 54224-13 |
| Действует | по 15.06.2029 |
| Наименование | Микрометры гладкие |
| Модель | МК |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1a09bac8-4bb8-0e98-bf97-3890f7b9ec05 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 16.07.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 820 п. 11 от 16.07.2013 |
Производитель / Заявитель
АКЦИОНЕРНОЕ ОБЩЕСТВО «ИНСТРУМЕНТ И ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА-ТУЛАМАШ» (АО «ИТО-ТУЛАМАШ»), Тульская обл., г. Тула
Россия
Поверка
| Методика поверки / информация о поверке | МП 54224-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
70739
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 68535 (97%) |
| Неуспешных поверок (СИ непригодно) | 2204 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
54224-13: Описание типа
2023-54224-13.pdf
|
Скачать | 197.9 КБ | |
|
54224-13: Методика поверки
2023-mp54224-13.pdf
|
Скачать | 360 КБ |
Описание типа
Назначение
Микрометры гладкие типа МК (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей в машиностроении, приборостроении и других отраслях промышленности.
Описание
Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток, микрометрического винта со стеблем и барабаном или жидкокристаллического экрана, стопора, трещотки.
Микрометры изготавливаются двух видов:
- с отсчетом показаний по шкалам стебля и барабана (рисунок 1). Отсчетное устройство - микрометрическая головка с ценой деления 0,01мм, основанная на применении винтовой пары, которая преобразует вращательное движение микровинта в поступательное движение подвижной измерительной пятки;
- с отсчетом показаний по цифровому отсчетному устройству с дискретностью отсчета 0,001 мм (рисунок 2). Цифровое устройство расположено на продолжении винтовой пары, и представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как, включе-ние/выключение/обнуление результата измерений (ON/OFF-^SET); выбор абсолютных или относительных измерений/выбор единиц измерений дюймы или миллиметры (ABS/INO-UNIT). Питание микрометров осуществляется от встроенного источника питания.
Измерительные поверхности оснащены твердым сплавом. Для установки микрометров в начальное положение используется установочная мера (кроме микрометров с верхним пределом измерений до 25 мм).
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на барабан микрометрической головки или теплоизоляционную накладку с лицевой или оборотной стороны краской или лазерной маркировкой в местах, указанных на рисунке 1-2.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид микрометров указан на рисунках 1-2.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Программное обеспечение
Микрометры гладкие типа МК с отсчетом показаний по цифровому устройству имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
DatalEN |
DatalEN |
v.1.2.2.0 |
- |
- |

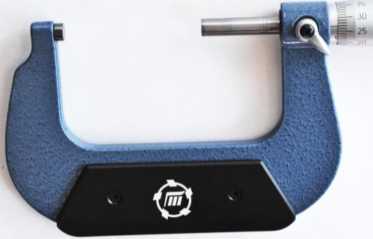

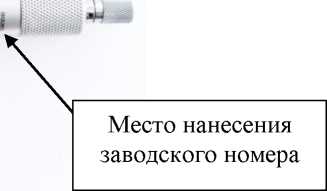

Рисунок 1 - Общий вид микрометров гладких типа МК с отсчетом показаний по шкалам стебля и барабана с указанием места нанесения заводского номера

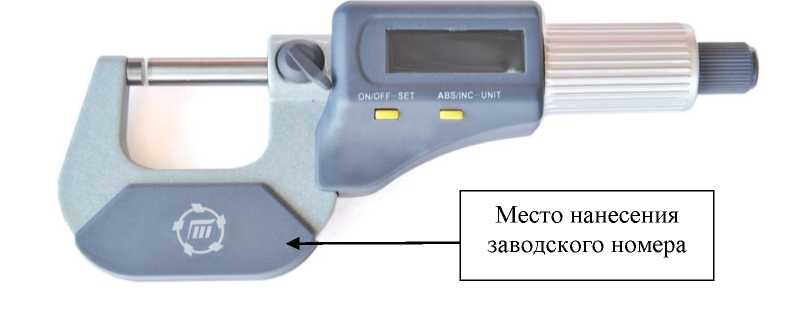

Рисунок 2 - Общий вид микрометров гладких типа МК с отсчетом показаний по цифровому отсчетному устройству с указанием места нанесения заводского номера
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.
Технические характеристики
Таблица 1 - Основные параметры, размеры и классы точности микрометров гладких типа МК
|
Диапазон измерений микрометра с отсчетом показаний, мм |
Шаг микрометрического винта, мм |
Измерительное приращение микровинта, мм | |||
|
по шкалам стебля и барабана классов точности |
по цифровому отсчетному устройству классов точности | ||||
|
1 |
2 |
1 |
2 | ||
|
от 0 до 25 вкл. |
0,5 |
25 | |||
|
св. 25 до 50 вкл. | |||||
|
св. 50 до 75 вкл. | |||||
|
св. 75 до |
.00 вкл. | ||||
|
св. 100 до 125 вкл. |
_ | ||||
|
св. 125 до 150 вкл. | |||||
|
св. 150 до 175 вкл. | |||||
|
св. 175 до 200 вкл. | |||||
|
св. 200 до 225 вкл. | |||||
|
св. 225 до 250 вкл. | |||||
|
св. 250 до 275 вкл. | |||||
|
св. 275 до 300 вкл. | |||||
|
св. 300 до 400 вкл. |
_ | ||||
|
св. 400 до 500 вкл. | |||||
|
св. 500 до 600 вкл. | |||||
Таблица 2 - Предел допускаемой абсолютной погрешности микрометра в любой точке диа
пазона измерений микрометра________________________________________________
|
Верхний предел измерений микрометра, мм |
Предел допускаемой абсолютной погрешности микрометра с отсчетом показаний | |||
|
по шкалам стебля и барабана, мкм, классов точности |
по цифровому отсчетному устройству, мкм, классов точности | |||
|
1 |
2 |
1 |
2 | |
|
25 |
± 2,0 |
± 4,0 |
± 2,0 |
± 4,0 |
|
50 |
± 2,5 | |||
|
75 | ||||
|
100 |
± 3,0 | |||
|
125;150 |
± 3,0 |
± 5,0 |
_ | |
|
175;200 | ||||
|
225; 250; 275;300 |
± 4,0 |
± 6,0 | ||
|
400 |
± 5,0 |
± 8,0 | ||
|
500 | ||||
|
600 |
± 6,0 |
± 10,0 | ||
Таблица 3 - Допуск параллельности и плоскостности плоских измерительных поверхностей микрометров______________________________________________________________
|
Верхний предел измерений микрометра, мм |
Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности |
Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности | ||
|
1 |
2 |
1 |
2 | |
|
25 |
1,5 |
2,0 |
0,6 |
0,9 |
|
50 |
2,0 | |||
|
75;100 |
3,0 |
3,0 | ||
|
125; 150; 175;200 |
3,0 |
4,0 | ||
|
225;250 |
4,0 |
6,0 | ||
|
275;300;400 |
5,0 |
8,0 | ||
|
500 |
7,0 |
10,0 | ||
|
600 |
12,0 | |||
Таблица 4 - Допускаемое отклонение длины установочных мер от номинального размера и суммарных допуск плоскостности и параллельности их измерительных поверхностей
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера класса точности, мкм |
Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм | |
|
1 |
2 | ||
|
25; 50; 75 |
± 1,0 |
± 1,5 |
0,5 |
|
100; 125 |
± 1,2 |
± 2,0 |
0,75 |
|
150;175 |
1,0 | ||
|
200; 225: 250;275 |
± 1,5 |
1,5 | |
|
325; 375; 425; 475 |
± 2,0 |
± 3,5 |
_ |
|
525;575 |
± 4,0 |
_ | |
Таблица 5.Допускаемое отклонение температуры от 20 °С
|
Верхний предел измерений микрометра, мм |
Допускаемое отклонение температуры от 20 °С, °С |
|
до 150 вкл. |
± 4 |
|
Св. 150 до 500 вкл. |
± 3 |
|
Св. 500 до 600 вкл. |
± 2 |
Значение отсчета по шкалам стебля и барабана, мм 0,01 мм
Шаг дискретности цифрового отсчетного устройства, мм 0,001 мм
Измерительное усилие микрометров, Н от 5 до 10 вкл.
Колебание измерительного усилия, Н, не более
Параметр шероховатость измерительных поверхностей микрометров и установочных мер Ra, мкм, не более
Относительная влажность воздуха, %, не более
Знак утверждения типа
Знак утверждения типа наносится на скобу микрометра или наружную поверхность футляра методом наклейки и на титульном листе паспорта типографским методом.
Комплектность
|
Наименование |
Количество |
|
1. Микрометр |
1 шт. |
|
2. Установочная мера (для микрометров с верхним пределом измерений 50 мм и более) |
1 компл. |
|
3. Элемент питания (для микрометров с цифровым отсчетным устройством) |
1 шт. |
|
4. Ключ |
1 шт. |
|
5. Футляр |
1 шт. |
|
6. Паспорт |
1 экз. |
|
7. Методика поверки |
1 экз. |
Сведения о методах измерений
Метод измерений изложен в разделе «Порядок работы» паспорта микрометров.
Нормативные документы
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»;
ГОСТ 6507-90 «Микрометры. Технические условия».
