Колонки топливораздаточные SK700-2/Frontier Eu
| Номер в ГРСИ РФ: | 54256-13 |
|---|---|
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | Фирма "Gilbarco GmbH & Co. KG", Германия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 54256-13 |
| Действует | по 25.06.2024 |
| Наименование | Колонки топливораздаточные |
| Модель | SK700-2/Frontier Eu |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5ce7b017-5462-50e8-6146-75110afdda1c |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 29.02 |
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 23.07.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 838 п. 27 от 23.07.2013 |
Производитель / Заявитель
Фирма "Gilbarco GmbH", Германия; Фирма "Gilbarco GmbH & Co. KG", Германия (срок свидетельства: 23.07.2018 г.)
Германия
Поверка
| Методика поверки / информация о поверке | МИ 1864-88 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1324
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1322 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
54256-13: Описание типа
2018-54256-13.pdf
|
Скачать | 177.1 КБ | |
|
54256-13: Методика поверки
2022-mp54256-13.pdf
|
Скачать | 59.7 КБ |
Описание типа
Назначение
Колонки топливораздаточные SK700-2/Frontier Eu предназначены для измерения объема топлива (бензин, керосин, дизельное топливо, биотопливо) с вязкостью от 0,55 до 40 мм2/с (сСт).
Описание
Принцип действия колонок топливораздаточных SK700-2/Frontier Eu состоит в следующем: топливо из резервуара при помощи насоса с газоотделителем через фильтр и приемный клапан подается в счётчик (поршневой или объемно-шнековый), из которого, через раздаточный рукав с краном поступает в бак транспортного средства.
Информация о количестве топлива, прошедшего через счетчик, при помощи преобразователя импульсов поступает в электронно-вычислительное устройство колонок топливораздаточных SK700-2/Frontier Eu, измеренное количество импульсов прямо пропорционально объему топлива. На цифровом табло колонки отображается количество отпущенного топлива, его цена и стоимость.
Установка показаний в положение нуля на цифровом табло разового учёта выданного объема топлива производится автоматически при снятии раздаточного крана, либо при нажатии клавиши выбора марки топлива.
Колонки состоят из:
- счетчика (измерителя объема) поршневого типа С+ или V или V+, либо объемношнекового счётчика типа Ecometer;
- электронно-вычислительного устройства Sandpiper 2 (E101), производства фирмы «Gilbarco GmbH», Германия;
- насосного агрегата с газоотделителем типа Gilbarco GPU-90 или Gilbarco GPU-140 производительностью 90 л/мин и 140 л/мин соответственно;
- датчика импульсов МЕ01-04 (140893503), производства фирмы «Eltomatic», Дания или SK700 IS (140861632) фирмы «Gilbarco GmbH», Германия, или Gilbarco SIP Pulser (М10623, М11128);
- раздаточного рукава с краном.
В зависимости от комплектации колонки топливораздаточные SK700-2/Frontier Eu могут оснащаться модулями для приема платежей посредством карт оплаты и/или купюр, принтерами печати чеков, дополнительными информационными дисплеями, панелями предварительной установки дозы, считывателями штрих-кода, радиочастотной идентификацией RFID.
Колонки топливораздаточные SK700-2/Frontier Eu могут быть оснащены устройством газовозврата Мех 0831 или М11292, производства фирмы «Durr Technic GmbH & CO RG» или Vapor Vac фирмы «Fafnir», или Healy фирмы «Franklin Fueling Systems», или Vapor TEK фирмы «Veeder-Root Co», «Gilbarco Inc».
Колонки могут быть оснащены модулем температурной компенсации (АТС) фирмы «Gilbarco Inc.» или «Gilbarco GmbH», что позволяет производить автоматическую термокомпенсацию отпускаемого топлива, приведенного к температуре 15 оС.
Колонки топливораздаточные SK700-2/Frontier Eu выпускаются со встроенным насосом или без насоса, в последнем случае применяется погружной насос в резервуаре. При использовании колонок без насоса давление топлива на входе колонки должно быть не менее 0,2 МПа.

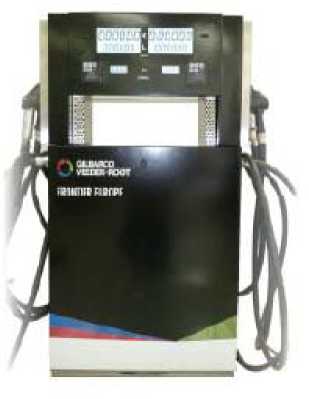

Рисунок 1 - Колонка топливораздаточная SK700-2/Frontier Eu
Блок электроники комплектуется электронагревателем отрицательных температурах окружающей среды.
для устойчивой работы при

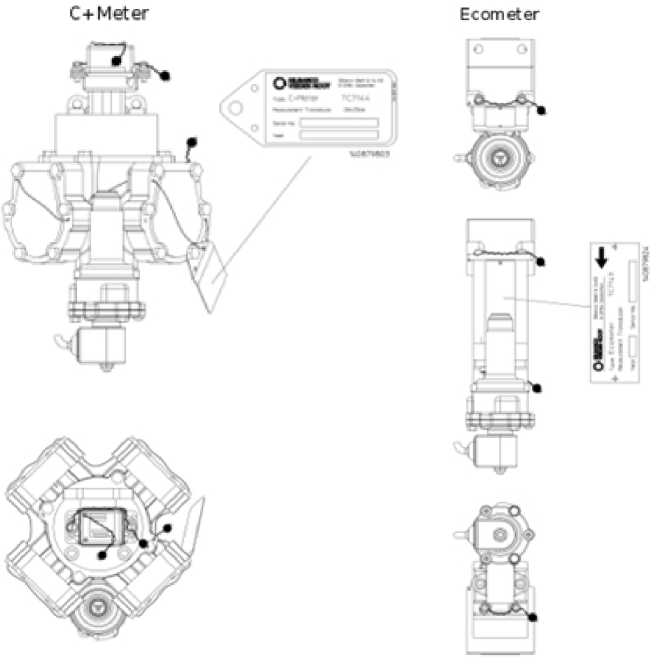

Рисунок 2 - Схема пломбировки измерителей объёма

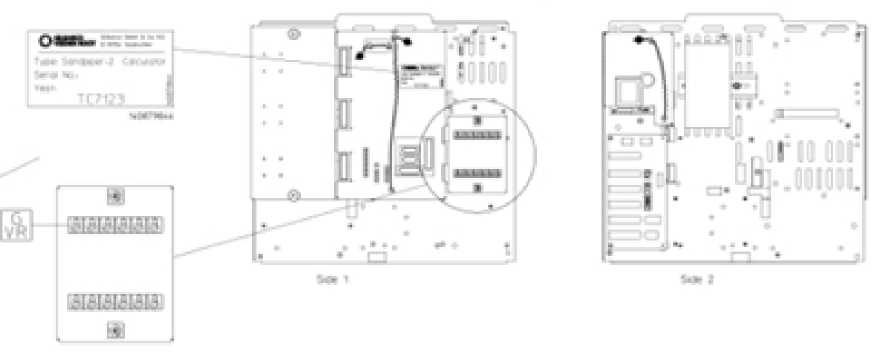

Рисунок 3 - Схема пломбировки электронного блока
Программное обеспечение
Внутреннее ПО выполняет функции вычисления и отображения объёма отпущенного топлива, управления режимами работы колонок, передачи результатов измерений в систему верхнего уровня.
Уровень защиты программного обеспечения колонок топливораздаточных SK700-2/Frontier Eu от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
|
Таблица 1- Иденти |
шкационные данные программного обеспечения | |||
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программный код для вычислительного устройства Sandpiper 2 (E101) |
SW E101 |
Не ниже 29-04-05E |
4FE0 |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальный расход, л/мин: - 1 счетчик (измеритель объема) С/ V/ V+/ Ecometer - 2 счетчика (измерителя объема) С/ V/ V+/ Ecometer |
40; 70 130 |
|
Минимальный расход топлива, л/мин: - 1 счетчик (измеритель объема) С/ V/ V+/ Ecometer - 2 счетчика (измерителя объема) С/ V/ V+/ Ecometer |
4 8 |
|
Минимальная доза выдачи топлива, л: - 1 счетчик (измеритель объема) С/ V/ V+/ Ecometer - 2 счетчика (измерителя объема) С/ V/ V+/ Ecometer |
5 10 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой основной относительной погрешности измерений объёма топлива, при температуре окружающей среды и топлива (20±5) оС, %: - при номинальном расходе - при минимальном расходе |
±0,25 ±0,4 |
|
Пределы допускаемой относительной погрешности измерений объёма топлива, в диапазоне рабочих температур окружающей среды и топлива, % |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение электропитания частотой 50 Гц, В |
гч гч +10% , о о/"\+10% 220 -15% ; 380 -15% |
|
Потребляемая мощность, кВт, не более |
4,5 |
|
Масса, кг, не более |
190 |
|
Габаритные размеры, мм, не более |
2115 х 88 х 560 |
|
Средний срок службы, лет |
12 |
|
Среднее время наработки на отказ, ч |
12000 |
|
Условия эксплуатации: - относительная влажность, % - температура окружающей среды, °С |
от 30 до 100 от -40 до +50 |
Знак утверждения типа
наносят на маркировочную табличку колонки фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Колонка топливораздаточная |
SK700-2/Frontier Eu |
1 шт. |
|
Раздаточный рукав с краном |
- |
по заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Запасные части и принадлежности |
- |
по заказу |
Поверка
осуществляется по документу МИ 1864-88 «Рекомендация. ГСП. Колонки топливораздаточные. Методика поверки».
При поверке применяются следующие средства измерений:
- мерники 2-го разряда вместимостью 5, 10, 20, 50, 100 л с основной погрешностью не более ±0,1 % по ГОСТ 8.400-80.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы в соответствии с рисунками 2 - 3.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация изготовителя
