Аппаратура комплексная скважинная дистанционная "САКМАР-4Д-ЭЦН"
| Номер в ГРСИ РФ: | 54261-13 |
|---|---|
| Производитель / заявитель: | НПФ "Геофизика", г.Уфа |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 54261-13 |
| Действует | по 02.07.2029 |
| Наименование | Аппаратура комплексная скважинная дистанционная |
| Модель | "САКМАР-4Д-ЭЦН" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a09bfad6-d285-4093-60d8-0026321b01bf |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 23.07.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 838 п. 34 от 23.07.2013 |
Производитель / Заявитель
Акционерное общество «Научно-производственная фирма «Геофизика» (АО НПФ «Геофизика»), г.Уфа
Россия
Поверка
| Методика поверки / информация о поверке | АЯЖ 2.848.020 ИС1 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
54261-13: Описание типа
2024-54261-13.pdf
|
Скачать | 179.9 КБ | |
|
54261-13: Методика поверки
2022-mp54261-13.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Аппаратура комплексная скважинная дистанционная «САКМАР-4Д-ЭЦН» предназначена для измерения давления, температуры, расхода пластовой жидкости в геофизических исследованиях эксплуатационных многопластовых обсаженных скважинах.
Описание
Аппаратура комплексная скважинная дистанционная «САКМАР-4Д-ЭЦН» представляет собой скважинный прибор, содержащий в себе набор средств измерений в виде блока датчиков, на котором размещены платы обработки сигнала с датчиков и плата телеметрии передачи данных. Внутренние полости прибора защищены от внешней агрессивной среды кожухом. Прибор подключается к геофизическому кабелю для передачи данных на наземную каротажную станцию.
Скважинная аппаратура имеет исполнения согласно таблицы 1.
Общий вид скважинной аппаратуры представлен на рисунке 1.
Таблица 1
|
Обозначение |
Наименование |
|
АЯЖ 2.848.020-03 |
Комплексный скважинный дистанционный прибор «САКМАР-4Д-45-ЭЦН» |
|
АЯЖ 2.848.020-04 |
Комплексный скважинный дистанционный прибор «САКМАР-4Д-110-ЭЦН» |
|
АЯЖ 2.848.020-06 |
Комплексный скважинный дистанционный прибор «САКМАР-4Д-85-ЭЦН-2Р» |

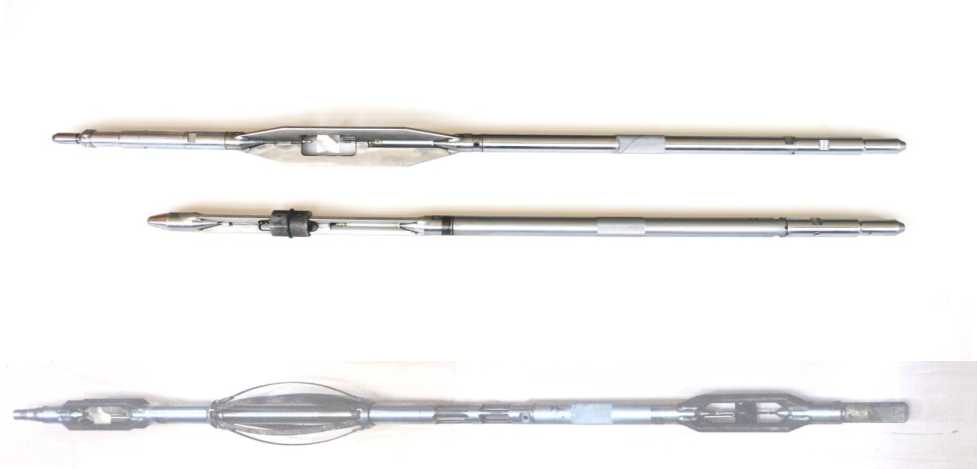

Рисунок 1 - Общий вид аппаратуры «САКМАР-4Д-ЭЦН»
Программное обеспечение
Программное обеспечение «САКМАР-4Д-ЭЦН» можно разделить на 2 группы -встроенное программное обеспечение (ВПО) аппаратуры «САКМАР-4Д-ЭЦН» и внешнее, устанавливаемое на персональный компьютер.
ВПО аппаратуры «САКМАР-4Д-ЭЦН» устанавливается в энергонезависимою память микроконтроллера аппаратуры в производственном цикле на заводе-изготовителя. Текущие значения идентификационных признаков конкретного экземпляра аппаратуры устанавливается в процессе первичной поверки «Аппаратура комплексная скважинная дистанционная «САКМАР-4Д-ЭЦН» и указываются в паспорте на конкретный экземпляр аппаратуры.
Внешнее программное обеспечение «САКМАР-4Д-ЭЦН» представляет собой программу для записи метрологических констант в аппаратуру комплексную скважинную дистанционную «САКМАР-4Д-ЭЦН»:
1) ПО «SIRZ_ConstLoader» для исполнения САКМАР-4Д -45-ЭЦН или САКМАР-4Д-110-ЭЦН;
2) ПО «SIRZ_ConstLoader2.0» для исполнения САКМАР-4Д -85-ЭЦН-2Р.
ПО «SIRZ_ConstLoader» и «SIRZ_ConstLoader2.0» - программы, осуществляют запись/чтение метрологических констант в/из памяти прибора и его идентификацию.
Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего программного обеспечения «САКМАР-4Д-ЭЦН»
|
Идентификационные данные |
Значение | |
|
Наименование программного обеспечения |
ПО «SIRZ_ConstLoader» |
ПО «SIRZ_ConstLoader2.0» |
|
Идентификационное наименование ПО |
SIRZ_ConstLoader |
SIRZ_ConstLoader |
|
Номер версии (идентификационный номер) программного обеспечения |
1.0 |
2.0 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
0B0FAC952A86B407DE605 088D3C2D5D3 |
f01af8655897219c5c430733c6 37733f |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
md5 |
md5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 3
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения давления, МПа |
от 0 до 40 |
|
Пределы допускаемой приведенной погрешности измерения давления в рабочем диапазоне, % |
±0,2 |
|
Диапазон измерения температуры, °С |
от + 5 до + 120 |
|
Пределы допускаемой абсолютной погрешности измерения температуры в рабочем диапазоне, °С |
±0,3 |
|
Диапазон измерения расхода в вертикальной колонне диаметром 150 мм, м3/ч САКМАР-4Д-45-ЭЦН САКМАР-4Д- 110-ЭЦН САКМАР-4Д-85-ЭЦН-2Р |
от 1,5 до 100 от 0,4 до 60 от 0,4 до 60 |
|
Пределы допускаемой основной относительной погрешности измерения расхода, % |
±4 |
|
Номинальное постоянное напряжение питания, В САКМАР-4Д-45-ЭЦН САКМАР-4Д- 110-ЭЦН САКМАР-4Д-85-ЭЦН-2Р |
35±2 35±2 12±0,5 |
|
Потребляемый ток, мА САКМАР-4Д-45-ЭЦН САКМАР-4Д- 110-ЭЦН САКМАР-4Д-85-ЭЦН-2Р |
Не более 40 Не более 40 Не более 35 |
|
Сопротивление изоляции приборной головки скважинного прибора относительно корпуса, МОм |
Не менее 20 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С; -максимальное гидростатическое давление, МПа |
от + 5 до + 120 40 |
|
Средняя наработка на отказ, часов САКМАР-4Д-45-ЭЦН САКМАР-4Д- 110-ЭЦН САКМАР-4Д-85-ЭЦН-2Р |
9 000 9 000 500 |
|
Средний срок службы, лет, не менее |
5 |
Таблица 4 - Габаритные размеры и масса
|
Наименование исполнения |
Диаметр, мм |
Длина, мм |
Масса, кг |
|
САКМАР-4Д-45-ЭЦН |
45 |
1300 |
10 |
|
САКМАР-4Д- 110-ЭЦН |
110 |
1550 |
12 |
|
САКМАР-4Д-85-ЭЦН-2Р |
85 |
2200 |
17 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 5_____________________________________________________________________________
- Комплексный скважинный дистанционный прибор «САКМАР-4Д-ЭЦН»;______________
- Комплект запасных, сменных частей, инструмента и принадлежностей согласно ведомости
АЯЖ 2.848.020ЗИ;___________________________________________________________
- Паспорт;_________________________________________________________________________
- Руководство по эксплуатации АЯЖ 2.848.020-03РЭ (для «САКМАР-4Д-45-ЭЦН»);_______
- Руководство по эксплуатации АЯЖ 2.848.020-04РЭ (для «САКМАР-4Д-П0-ЭЦН»);______
- Руководство по эксплуатации АЯЖ 2.848.020-06РЭ (для «САКМАР-4Д-85-ЭЦН-2Р»);____
- Инструкция по поверке АЯЖ 2.848.020 ИС1;_______________________________________
- Руководство системного программиста;______________________________________________
- Руководство оператора;_______________________________________________________________
- Программное обеспечение: программа контроллера, программа калибровки, программа ручного ввода.
Сведения о методах измерений
Методика измерений согласно документам «Аппаратура комплексная скважинная дистанционная «САКМАР-4Д-ЭЦН. Руководство по эксплуатации. АЯЖ 2.848.020-03 РЭ» (для «САКМАР-4Д-45-ЭЦН»), «Аппаратура комплексная скважинная дистанционная «САКМАР-4Д-ЭЦН. Руководство по эксплуатации. АЯЖ 2.848.020-04 РЭ» (для «САКМАР-4Д-110-ЭЦН»). Руководство по эксплуатации. АЯЖ 2.848.020-06 РЭ» (для «САКМАР-4Д-85-ЭЦН-2Р»).
Нормативные документы
ГОСТ 26116-84 «Аппаратура геофизическая скважинная. Общие технические условия»;
АЯЖ 2.848.020 ТУ «Аппаратура комплексная скважинная дистанционная «САКМАР-4Д-ЭЦН»» Технические условия.
