Счетчики газа ротационные RABO
| Номер в ГРСИ РФ: | 54267-13 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "РАСКО Газэлектроника", г. Арзамас |
|
54267-13: Описание типа
2023-54267-13.pdf
|
Скачать | 7.7 MБ | |
|
54267-13: Описание типа
2025-54267-13.pdf
|
Скачать | 620.4 КБ | |
|
54267-13: Методика поверки
МП 1205/1-311229-2023 с изм.№1
2025-mp54267-13.pdf
|
Скачать | 3.4 MБ | |
|
54267-13: Методика поверки
МП 1205/1-311229-2023
2023-mp54267-13-1.pdf
|
Скачать | 2.7 MБ |
Счетчики газа ротационные RABO (далее - счетчик) предназначены для измерения объема очищенных и осушенных одно- и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ 5542-2022, пропан, воздух, азот, инертных и других газов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 54267-13 | |||||||||||||||||||||||||||
| Действует | по 15.06.2028 | |||||||||||||||||||||||||||
| Наименование | Счетчики газа ротационные | |||||||||||||||||||||||||||
| Модель | RABO | |||||||||||||||||||||||||||
| Модификации |
RABO [1]-[2]-[3]-[4], где: [1] – типоразмер: G10, G16, G25, G40, G65, G100, G160, G250, G400, G650, G1000 [2] – диаметр условного прохода: DN32, DN40, DN50, DN80, DN100, DN150, DN200 [3] – исполнение в зависимости от метрологических характеристик: «О», «3С», «4С», «5С», «6С», «У», «2У», «3У», «4У», «5У», «6У» [4] – конструктивное исполнение: «Р», «Б», «К» на испытания представлены: RABO G10-DN32-3С-Б RABO G16-DN50-4С-Р RABO G25-DN40-5С-Б RABO G40-DN40-6С-Б RABO G65-DN50-3У-Р RABO G100-DN80-4У-К RABO G160-DN100-5У-Б RABO G400-DN150-6У-Б |
|||||||||||||||||||||||||||
| Приказы |
№2727 от
11.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d1406173-7ab4-17a0-9d96-0bd5812d37a0 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
| Год регистрации | 2013 | |||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 23.07.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 838 п. 40 от 23.07.2013 |
Производитель / Заявитель
ООО «РАСКО Газэлектроника», РОССИЯ, 607220, г. Аpзамас Нижегоpодской обл., ул. 50 лет ВЛКСМ, д. 8а
Россия
Поверка
| Методика поверки / информация о поверке |
МП 1205/1-311229-2023 с изм.№1 Государственная система обеспечения единства измерений. Счетчики газа ротационные RABO. Методика поверки
(с 11.12.2025)
МП 1205/1-311229-2023 Государственная система обеспечения единства измерений. Счетчики газа ротационные RABO. Методика поверки
(с 06.09.2023 по 11.12.2025)
ЛГТИ.407273.002 МП с изм.№1 Государственная система обеспечения единства измерений. Счетчики газа ротационные RABO. Методика поверки
(с 20.04.2018)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
27601
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 27487 (100%) |
| Неуспешных поверок (СИ непригодно) | 114 (0 %) |
| Актуальность информации | 28.01.2026 |
Поверители
Скачать
|
54267-13: Описание типа
2023-54267-13.pdf
|
Скачать | 7.7 MБ | |
|
54267-13: Методика поверки
2023-mp54267-13.pdf
Файл устарел
|
Скачать | 2.7 MБ | |
|
54267-13: Описание типа
2025-54267-13.pdf
|
Скачать | 620.4 КБ | |
|
54267-13: Методика поверки
МП 1205/1-311229-2023 с изм.№1
2025-mp54267-13.pdf
|
Скачать | 3.4 MБ | |
|
54267-13: Методика поверки
МП 1205/1-311229-2023
2023-mp54267-13-1.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Счетчики газа ротационные RABO (далее - счетчик) предназначены для измерения объема очищенных и осушенных одно- и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ 5542-2022, пропан, воздух, азот, инертных и других газов.
Описание
Принцип действия счетчиков основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на восьмиразрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.
Счетчик состоит из корпуса, двух роторов, редуктора и восьмиразрядного счетного механизма. Счетчик может комплектоваться низкочастотным, среднечастотным и высокочастотным импульсными выходами для дистанционной передачи данных.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G10, G16; G25; G40; G65; G100; G160; G250; G400, G650, G1000.
В зависимости от метрологических характеристик счетчики выпускаются в исполнениях «О» (основное), «3С», «4С», «5С», «6С», «У», «2У», «3У», «4У», «5У», «6У».
В зависимости от размера и конструкции корпуса счетчики выпускаются в исполнениях «Р», «Б» или в компактном исполнении «К» (для типоразмеров G16, G25 и G100).
В зависимости от типа счетного механизма и направления потока счетчики выпускаются в исполнениях: «Л», «П», «Д», «С1Д».
Для защиты от динамических нагрузок, связанных с резкими изменениями расхода и рабочего давления газа, допускается установка после счетчика предохранительной шайбы с центральным отверстием, равным половине номинального диаметра счетчика.
Структура условного обозначения счетчика:
RABO [1] [2] [3] [4], где:
[1] - типоразмер: G10, G16, G25, G40, G65, G100, G160, G250, G400, G650, G1000;
[2] - диаметр условного прохода: DN 32, DN 40, DN 50, DN 80, DN 100, DN 150, DN 200;
[3] - исполнение в зависимости от метрологических характеристик: «О», «3С», «4С», «5С», «6С», «У», «2У», «3У», «4У», «5У», «6У»;
[4] - конструктивное исполнение: «Р», «Б», «К».
Общий вид средства измерений представлен на рисунке 1.
Заводской номер в виде цифрового кода наносится на циферблат счетного механизма одним из следующих методов: методом термопечати, лазерной маркировки или нанесением краски. Места нанесения заводского номера и знака утверждения типа представлены на рисунках 2 и 3.
Пломбировку от несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, пломбировка изготовителя производится с помощью разрушаемых стикеров. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков в исполнении «Р» представлены на рисунке 4, счетчиков в исполнениях «Б», «К» представлены на рисунке 5.
Исполнение «Р»
Исполнение «Б», «К»
Исполнение «Б», «К»
Исполнение «Б»

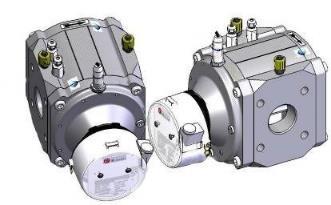

Рисунок 1 - Общий вид средства измерений
Рисунок 2 - Места нанесения заводского номера, знака утверждения типа для счетчиков в исполнении «Р»

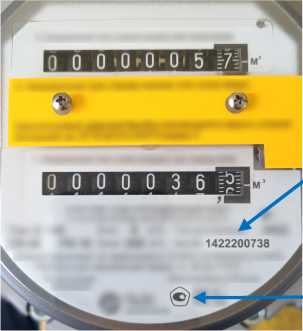

Рисунок 3 - Места нанесения заводского номера, знака утверждения типа для счетчиков в исполнении «Б» и «К»
Место нанесения знака утверждения типа
Место нанесения заводского номера
2

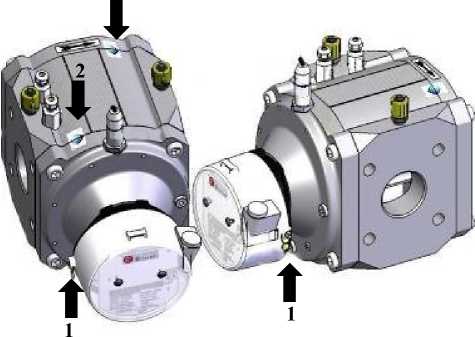

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков в исполнении «Р» (1 - знак поверки; 2 - пломба завода-изготовителя или организации, выполнявшей ремонт)
1
1

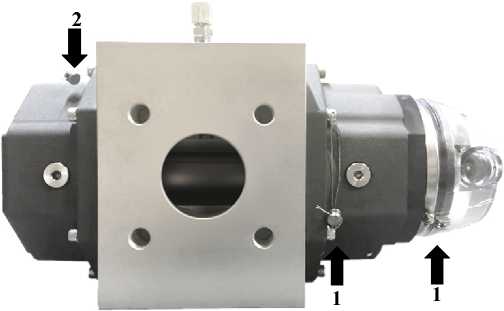

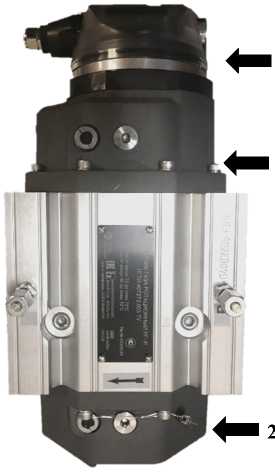

Рисунок 5 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки счетчиков в исполнении «Б» и «К» (1 - место для установки знака поверки, 2 - место для установки пломбы завода-изготовителя или организации, выполнявшей ремонт)
Технические характеристики
Таблица 1 - Метрологические характеристики счетчиков в исполнении «Р»
|
Типо- |
Номи- |
Qmax, |
Диапазон рабочих р |
асходов Qmin/ Qmax |
Перепад | ||||||||
|
размер |
нальный |
м3/ч |
1:250 |
1:200 |
1:160 |
1:130 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 |
1:20 |
давле- |
|
диаметр DN |
Qmin, |
м3/ч |
ния при Qmax, Па | ||||||||||
|
G16 |
50 |
25 |
— |
— |
— |
— |
— |
— |
— |
0,5 |
0,8 |
1,3 |
55 |
|
G25 |
50 |
40 |
— |
— |
— |
— |
— |
0,5 |
0,6 |
0,8 |
2 |
80 | |
|
G40 |
50 |
65 |
— |
— |
— |
0,5 ч |
0,6 |
0,8 |
1 |
1,3 |
2 |
3 |
230 |
|
G65 |
50 |
100 |
0,4 |
0,5 |
0,6 |
0,8 |
1 |
1,3 |
1,6 |
2 |
3 |
5 |
540 |
|
G100 |
80 |
160 |
0,6 |
0,8 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
5 |
8 |
425 |
|
G160 |
80 |
250 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
8 |
13 |
575 |
|
G250 |
100 |
400 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
13 |
20 |
810 |
|
G400 |
100 |
650 |
2,5 |
3 |
4 |
5 |
6,5 |
8 |
10 |
13 |
20 |
32 |
1700 |
|
G400 |
150 |
650 |
2,5 |
3 |
4 |
5 |
6,5 |
8 |
10 |
13 |
20 |
32 |
1700 |
Примечания
1 Исполнение «2У» возможно только для рабочих расходов, расположенных справа
от утолщенной линии.
2 Исполнения «3С», «4С», «5С», «6С», «3У», «4У», «5У» «6У» возможно только для рабочих расходов, расположенных справа от пунктирной линии.
3 Приняты следующие обозначения:
Qmin - минимальный объемный расход, м3/ч;
Qmax — максимальный объемный расход, м3/ч.
Таблица 2 - Метрологические характеристики счетчиков в исполнении «Б» и «К»
|
Типоразмер |
Номинальный диаметр DN |
Qmax, м3/ч |
Диапазон рабочих расходов Qmin/ Qmax |
Перепад давления при Qmax, Па | ||||||||
|
1:250 |
1:200 |
1:160 |
1:130 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 | ||||
|
Qmin, м3/ч | ||||||||||||
|
G101) |
32 |
16 |
— |
— |
— |
— |
— |
— |
— |
0,3 |
0,5 |
200 |
|
G101) |
40 |
16 |
— |
— |
— |
— |
— |
— |
0,3 |
0,5 |
140 | |
|
G101) |
50 |
16 |
— |
— |
— |
— |
— |
— |
— |
0,3 |
0,5 |
100 |
|
G162) |
32 |
25 |
— |
— |
— |
— |
— |
— |
— |
0,5 |
0,8 |
200 |
|
G161), 2) |
40 |
25 |
— |
— |
— |
— |
— |
— |
— |
0,5 |
0,8 |
140 |
|
G161), 2) |
50 |
25 |
— |
— |
— |
— |
— |
— |
— |
0,5 |
0,8 |
100 |
|
G251), 2) |
40 |
40 |
— |
— |
— |
— |
— |
0,5 |
0,6 |
0,8 |
1,3 |
170 |
|
G251), 2) |
50 |
40 |
— |
— |
— |
— |
— |
0,5 |
0,6 |
0,8 |
1,3 |
150 |
|
G401) |
40 |
65 |
— |
— |
— |
0,5 |
0,6 |
0,8 |
1 |
1,3 |
2 |
380 |
|
G401) |
50 |
65 |
— |
— |
— |
0,5 |
0,6 |
0,8 |
1 |
1,3 |
2 |
300 |
|
G651) |
50 |
100 |
0,4 |
0,5 |
0,6 |
0,8 |
1 |
1,3 |
1,6 |
2 |
3 |
460 |
|
G1001), 2) |
80 |
160 |
0,6 |
0,8 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
5 |
500 |
|
G1601) |
80 |
250 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
8 |
620 |
|
G1601) |
100 |
250 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
8 |
620 |
|
G2501) |
80 |
400 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
13 |
800 |
|
G2501) |
100 |
400 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
13 |
800 |
|
G4001) |
100 |
650 |
2,5 |
3 |
4 |
5 |
6,5 |
8 |
10 |
13 |
20 |
900 |
|
G4001) |
150 |
650 |
— |
— |
4 |
5 |
6,5 |
8 |
10 |
13 |
20 |
430 |
|
G6501) |
150 |
1000 |
— |
— |
6 |
8 |
10 |
12 |
16 |
20 |
33 |
500 |
|
G10001) |
200 |
1600 |
— |
— |
10 |
12 |
16 |
20 |
24 |
32 |
53 |
650 |
1) Исполнение «Б».
2) Исполнение «К».
Примечания
1 Исполнение «2У» возможно только для рабочих расходов, расположенных справа от утолщенной линии.
2 Исполнения «3С», «4С», «5С», «6С», «3У», «4У», «5У» «6У» возможно только для рабочих расходов, расположенных справа от пунктирной линии.
3 Приняты следующие обозначения:
Qmin - минимальный объемный расход, м3/ч;
Qmax — максимальный объемный расход, м3/ч.
Таблица 3 - Пределы допускаемой относительной погрешности при измерении объема
|
Исполнение |
Диапазон объемного расхода |
Пределы допускаемой относительной погрешности при измерении объема1), % |
|
«О», «У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±2,0 ±1,0 |
|
«2У» |
от Qmin до Qmax включ. |
±0,9 |
|
«3С», «3У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±1,9 ±1,0 |
|
«4С», «4У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±1,7 ±1,0 |
|
«5С», «5У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±1,6 ±1,0 |
|
Исполнение |
Диапазон объемного расхода |
Пределы допускаемой относительной погрешности при измерении объема1), % |
|
«6С», «6У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±1,4 ±1,0 |
|
1) Пределы относительной погрешности при измерении объема нормированы во всем диапазоне рабочих условий счетчика. 2) Для исполнений «О», «3С», «4С», «5С», «6С» соответствует 0,PQmax, для исполнений «У», «3У», «4У», «5У», «6У» соответствует 0,05^Qmax. Примечание - Приняты следующие обозначения: Qt - значение переходного объемного расхода при рабочих условиях, м3/ч; Qm in - минимальный объемный расход, м3/ч; Qm ax - максимальный объемный расход, м3/ч. | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Типоразмер |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
J250 |
G400 |
G650 |
G1000 |
|
Порог чувствительности, м3/ч: - исполнение «Р» - исполнение «Б», «К» |
0,08 |
0,03 0,08 |
0,03 0,08 |
0,03 0,08 |
0,03 0,15 |
0,05 0,15 |
0,10 0,15 |
0,20 0,20 |
0,40 0,40 |
0,70 |
— 1 |
|
Емкость счетного 3 механизма, м3 |
999999,99 |
9999999,9 |
9999999 9 | ||||||||
|
Цена деления ролика 3 младшего разряда, м3 |
0,002 |
0,02 |
0,2 | ||||||||
|
Рабочее давление измеряемой среды, МПа, не более |
1,6 | ||||||||||
|
Диапазон температуры измеряемой среды, °С |
от -30 до +70 | ||||||||||
|
Диапазон температуры окружающей среды, °С |
от -40 до +70 | ||||||||||
|
Относительная влажность воздуха, % |
до 98 без конденсации влаги | ||||||||||
|
Габаритные размеры исполнения «Р», мм, не более: - высота - ширина - длина |
— — — |
195 171 290 |
195 171 290 |
195 171 290 |
195 171 290 |
260 171 372 |
260 241 410 |
300 241 460 |
300 241 520 |
— — — |
— — — |
|
Габаритные размеры исполнения «Б», мм, не более: - высота - ширина - длина |
146 171 326 |
190 171 378 |
190 171 378 |
190 171 378 |
190 171 378 |
244 241 444 |
244 241 467 |
244 241 572 |
244/ 4601) 241/ 4501) 720/ 6881) |
460 450 826 |
460 600 932 |
|
Наименование характеристики |
Значение | ||||||||||
|
Типоразмер |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
j250 |
G400 |
G650 |
G1000 |
|
Габаритные размеры исполнения «К», мм, не более: - высота - ширина - длина |
— — — |
146 171 326 |
146 171 326 |
— — — |
— — — |
190 171 413 |
— — — |
— — — |
— — — |
— — — |
— — — |
|
Масса, кг, не более: - исполнение «Р» - исполнение «Б» - исполнение «К» |
— 9 — |
12 11,5 9 |
12 11,5 9 |
12 11,5 — |
12 11,5 — |
16 23 15 |
32 28 — |
36 40 — |
42 48,5/ 1021) — |
— 125 — |
— 145 — |
|
Маркировка взрывозащиты |
1Ex ib IIB T4 Gb Х | ||||||||||
|
1) Исполнение «Б» с номинальным диаметром DN 150. | |||||||||||
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на циферблат механического отсчетного и/или шильдик, закрепляемый на голове счетного механизма методом печати или гравировки и на титульный лист паспорта типографским способом или методом печати.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа ротационный |
RABO |
1 |
|
Руководство по эксплуатации1) |
ЛГТИ.407273.002 РЭ |
1 |
|
Паспорт1) |
ЛГТИ.407273.002 ПС |
1 |
|
Сетка коническая защитная |
— |
1 |
|
1) В бумажной и/или электронной форме. | ||
Сведения о методиках (методах) измерений приведены в разделе 2 руководства по эксплуатации.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.7.1)
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ЛГТИ.407273.002 ТУ Счетчики газа ротационные RABO. Технические условия
Другие Счетчики газа
