Дозиметры лазерные ЛД-07
| Номер в ГРСИ РФ: | 54480-13 |
|---|---|
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО "НТМ-Защита", г.Москва |
Дозиметры лазерные ЛД-07 (далее по тексту - дозиметры) предназначены для измерения энергетической экспозиции и облученности рассеянного или отраженного лазерного излучения в автоматическом режиме, а также анализа результаты измерений в соответствии с действующими санитарными нормами и правилами №580491, МЭК 825-1-93 с целью определения опасности излучения для организма человека.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 54480-13 |
| Действует | по 07.06.2029 |
| Наименование | Дозиметры лазерные |
| Модель | ЛД-07 |
| Приказы |
№1957 от
25.09.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4680c7af-f29c-4c66-a1a3-a1141ed1053d |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 08.08.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 868 п. 03 от 08.08.2013 |
Производитель / Заявитель
ООО «НТМ-Защита», РОССИЯ, 115230, г. Москва, вн.тер.г. муниципальный округ Нагатино-Садовники, пр-д 1-й Нагатинский, д. 10, стр. 1
Россия
Поверка
| Методика поверки / информация о поверке |
Р 50.2.025-02 ГСИ. Дозиметры лазерные. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1790
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1787 (100%) |
| Неуспешных поверок (СИ непригодно) | 3 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
54480-13: Описание типа
2018-54480-13.pdf
Файл устарел
|
Скачать | 83.6 КБ | |
|
54480-13: Описание типа
2018-54480-13-1.pdf
|
Скачать | 83.6 КБ | |
|
54480-13: Описание типа
2026-54480-13.pdf
|
Скачать | 129.1 КБ |
Описание типа
Назначение
Дозиметры лазерные ЛД-07 (далее по тексту - дозиметры) предназначены для измерения энергетической экспозиции и облученности рассеянного или отраженного лазерного излучения в автоматическом режиме, а также анализа результаты измерений в соответствии с действующими санитарными нормами и правилами №580491, МЭК 825-1-93 с целью определения опасности излучения для организма человека.
Описание
Принцип измерения энергетической экспозиции и облученности рассеянного или отраженного лазерного излучения в дозиметре основан на зависимости фототока кремниевых фотодиодов от интенсивности регистрируемого излучения в ультрафиолетовом, видимом и ближнем инфракрасном диапазонах, а также, на зависимости термосопротивления от мощности лучистой энергии в инфракрасной области спектра. Данные измерений обрабатываются встроенным в прибор микропроцессором по заложенной программе. Результаты измерений высвечиваются на жидкокристаллическом дисплее дозиметра.
* **

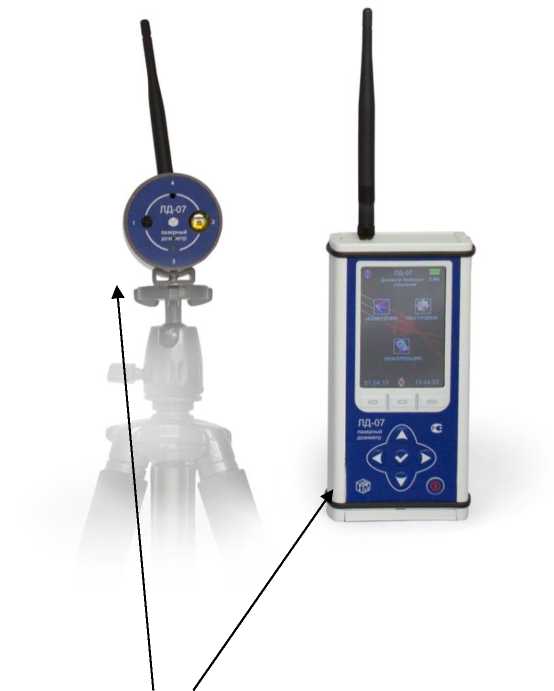

Рис.1. Общий вид дозиметра лазерного ЛД-07, * место пломбирования, **место маркировки
Дозиметр является переносным прибором и состоит из блока фотоприемников, в котором размещены фотоприемники, аналогово-цифровые преобразователи результатов, микроконтроллер, схема питания и схема передачи результатов измерения, и блока измерительного, в котором размещены центральный процессор, цветной графический дисплей с сенсорным управлением, схема питания, клавиатура и схема связи с блоком фотоприемников и с персональным компьютером
Прибор обеспечивает:
- измерение текущих значений параметров рассеянного или отраженного лазерного излучения;
- регистрацию наибольшего значения измеряемого параметра за цикл измерений;
- хранение в памяти процессора максимальных значений параметров лазерного излучения;
Общий вид дозиметров лазерных ЛД-07 представлен на рисунке 1
Программное обеспечение
В дозиметре используется программное обеспечение (ПО) LD 1.0, позволяющее измерять настройки, хранить результаты.
Данные по ПО приведены в таблице 1.
аблица 1
|
Наименование программного обеспечения |
Идентификац ионное наименование программного обеспечения |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение LD 1.0 |
LD 1.0 |
1.0 |
_* | |
* Доступ к ПО имеют только инженеры фирмы-производителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики представлены в таблице 2
аблица 2
|
Наименование характеристик |
Значение характеристик |
|
Спектральные диапазоны, мкм: спектральный диапазон 1 спектральный диапазон 2 |
0,4 - 1,0 1,0 - 20 |
|
Рабочие длины волн лазерного излучения, мкм: в спектральном диапазоне 1 (0,4 - 1,0 мкм) в спектральном диапазоне 2 (1,0 — 20 мкм) |
0,48; 0,53; 0,63;0,69; 0,78; 0,85;0,91; 0,98; 1,06; 1,15; 1,3; 1,54; 5,5; 10,6 |
|
Диапазоны измерений облученности от непрерывного лазерного излучения, Вт/см2: в спектральном диапазоне 1 (0,4 - 1,0 мкм) в спектральном диапазоне 2 (1,0 — 20 мкм) |
10-7 - 2.10-2 10-4 - 1 |
|
Диапазоны измерений энергетической экспозиции от импульсного лазерного излучения, Дж/см2: в спектральном диапазоне 1 (0,4 - 1,0 мкм) в спектральном диапазоне 2 (1,0 — 20 мкм) |
10-8 : 240-3 10-5 - 510-1 |
|
Пределы допускаемой основной относительной погрешности (ООП) дозиметра при измерении облученности на длине волны 0,63 мкм, % |
± 15 |
|
Пределы допускаемой основной относительной погрешности (ООП) дозиметра при измерении облученности от непрерывного лазерного излучения в диапазонах длин волн, % в спектральном диапазоне 1 (0,4 - 1,0 мкм) в спектральном диапазоне 2 (1,0 - 20 мкм) |
± 18 ± 25 |
|
Наименование характеристик |
Значение характеристик |
|
Площади входных зрачков (диаметры D, мм), см2 в спектральном диапазоне 1 (0,4 - 1,0 мкм) в спектральном диапазоне 2 (1,0 — 20 мкм) |
0,38 (7,0) 1,12 (12) |
|
Напряжение питания переменного тока, В |
220±20 |
|
Потребляемая мощность, ВА: |
10 |
|
Габаритные размеры в базовой конфигурации, мм, не более - блок фотоприемников (длина х диаметр) - блок управления и индикации (ширина х длина х высота) |
80 х 57 170 х 85 х 32 |
|
Масса, кг, не более |
0,8 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % не более атмосферное давление, мм рт. ст. |
(15-25) 85 |
Знак утверждения типа
наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на этикетку, прикрепленную к прибору.
Комплектность
Дозиметры комплектуются в соответствии с таблицей 3.
Таблица 3
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Блок фотоприемников |
БВЕК 710000.10 |
1 шт. | |
|
Блок управления и индикации |
БВЕК 710000.20 |
1 шт. | |
|
Блок питания БПИ8 220/9 |
1 шт. |
Для зарядки аккумуляторов | |
|
Аккумулятор GP 1300 ААК |
8 шт. |
Автономные источники питания | |
|
Антенна bluetooth |
2 шт. | ||
|
Штатив |
1 шт. | ||
|
Кабель соединительный для компьютера |
1 шт. | ||
|
Диск с ПО |
1 шт. | ||
|
Футляр |
1 шт. |
Для транспортировки и хранения измерителя | |
|
Руководство по эксплуатации |
БВЕК710000.001 РЭ |
1 экз. | |
|
Методика поверки |
- |
1 экз. | |
|
Паспорт |
БВЕК710000.001 ПС |
1 экз. |
Сведения о методах измерений
приведены в п.6 «Методика проведения измерений» Руководства по эксплуатации БВЕК710000.001РЭ.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Технические условия ТУ-4431-008-18446736-013 «Дозиметры лазерные ЛД-07»
