Спектрометры инфракрасные Fluid Scan
Номер в ГРСИ РФ: | 54501-13 |
---|---|
Категория: | Спектрометры |
Производитель / заявитель: | Фирма "Spectro Inc.", США |
54501-13: Описание типа СИ | Скачать | 86.7 КБ |
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 54501-13 |
Наименование | Спектрометры инфракрасные |
Модель | Fluid Scan |
Год регистрации | 2013 |
Страна-производитель | США |
Информация о сертификате | |
Срок действия сертификата | 08.08.2018 |
Тип сертификата (C - серия/E - партия) | C |
Дата протокола | Приказ 868 п. 26 от 08.08.2013 |
Производитель / Заявитель
Фирма "Spectro Inc.", США
США
Поверка
Методика поверки / информация о поверке | МП 09-251-2013 |
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 188 |
Найдено поверителей | 10 |
Успешных поверок (СИ пригодно) | 186 (99%) |
Неуспешных поверок (СИ непригодно) | 2 (1%) |
Актуальность информации | 17.11.2024 |
Поверители
Скачать
54501-13: Описание типа СИ | Скачать | 86.7 КБ |
Описание типа
Назначение
Спектрометры инфракрасные Fluid Scan (далее - спектрометры) предназначены для измерения массовой доли воды в нефтепродуктах, а также в минеральных и синтетических маслах в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Описание
Принцип действия спектрометров основан на измерении инфракрасного спектра поглощения анализируемой пробы нефтепродуктов, а также минеральных и синтетических масел. Интенсивность в области инфракрасного спектра от 3500 до 3150 см-1 пропорциональна содержанию массовой доли воды.
Для измерения массовой доли воды необходимо проведение предварительной градуировки спектрометра по стандартным образцам в различных точках диапазона измерений. Градуировочную зависимость строят в координатах поглощения в области инфракрасного спектра от 3500 до 3150 см-1 как функцию массовой доли воды.
Спектрометр позволяет оценивать тренды по инфракрасному поглощению спектра следующие параметры нефтепродуктов, а также минеральных и синтетических масел: окисление, нитрирование, сульфатирование, общее щелочное число, общее кислотное число, сажа, гликоль/антифриз.
Спектрометр представляет собой портативный прибор в прочном корпусе, который предназначен для работы как в полевых, так и в лабораторных условиях. Спектрометр может работать как от аккумуляторной батареи, так и от сети электропитания.
Конструктивно спектрометр состоит из входного блока измерений, содержит два инфракрасных источника - один для коротковолновой части инфракрасного спектра, а второй для длинноволновой части инфракрасного спектра. Источники расположены под углом 90° к измерительной ячейке, в которой располагается проба для анализа. Входной блок так же содержит платформу, в которой открывается раскладная ячейка Flip Top для загрузки образца. Спектрометр оснащен цветным дисплеем и функциональными клавишами для просмотра и ввода данных.
Спектрометр оборудован разъемами (USB, Mini DIN-9) для подключения периферийных устройств и связи с персональным компьютером.

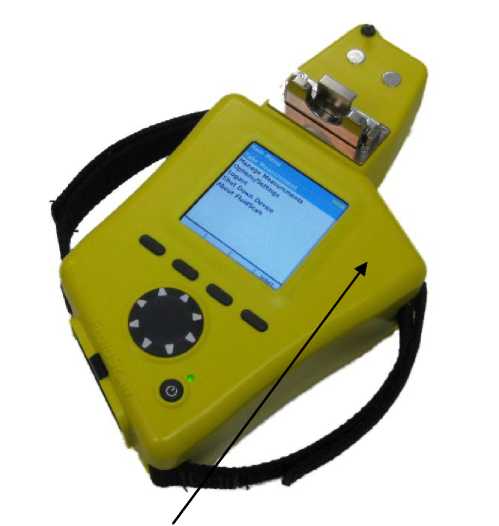

Общий вид спектрометров, обозначение места нанесения знака поверки представлены на рисунке 1.
Пломбирование спектрометров не предусмотрено.
Место нанесения знака поверки
Рисунок 1 - Общий вид средства измерений
Программное обеспечение
Спектрометры оснащены встроенным программным обеспечением (ПО) Fluid Scan, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений. Также спектрометры имеют возможность выполнять синхронизацию полученных данных с персонального компьютера при помощи внешнего ПО Fluid Manager, которое позволяет передавать, просматривать накопленные измерения, формировать и печатать протоколы.
В памяти спектрометров хранится библиотека спектров веществ известного состава, которую можно расширять в зависимости от поставленных задач.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Встроенное |
Внешнее |
Идентификационное наименование ПО |
Fluid Scan |
Fluid Manager |
Номер версии (идентификационный номер) ПО |
не ниже v1.02.xx |
не ниже V4.1.5.2 |
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Спектральный диапазон, мкм |
от 2,5 до 14 |
Предел допускаемого относительного СКО выходного сигнала спектрометра, % |
3 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
110/220 |
- частота переменного тока, Гц |
50/60 |
Габаритные размеры, мм, не более: | |
- высота |
90 |
- ширина |
140 |
- длина |
170 |
Масса, кг, не более |
1,8 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, %, не более |
80 |
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Спектрометр |
Fluid Scan |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 09-251-2013 с изменением №1 |
1 экз. |
Поверка
осуществляется по документу МП 09-251-2013 «ГСИ. Спектрометры инфракрасные Fluid Scan.
Методика поверки» с изменением №1, утвержденному ФГУП «УНИИМ» 16 октября 2018 г.
Основные средства поверки:
- ГСО 8913-2007 массовой доли воды в нефтепродуктах, аттестованное значение массовой доли воды 0,004 %, границы относительной погрешности аттестованного значения при Р = 0,95 ±20 %;
- ГСО 5760-90 аттестованное значение массовой доли воды в нефти и нефтепродуктах 0,11 %, границы относительной погрешности аттестованного значения при Р = 0,95 ±18 %;
- ГСО 5761-90 массовой доли воды в нефти и нефтепродуктах, аттестованное значение массовой доли воды 0,46 %, границы относительной погрешности аттестованного значения при Р = 0,95 ±13 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть спектрометра, как показано на рисунке 1.
Сведения о методах измерений
ГОСТ 11362-96 Нефтепродукты и смазочные материалы. Число нейтрализации. Метод потенциометрического титрования
Руководство по эксплуатации Fluid Scan
Нормативные документы
Техническая документация фирмы «Spectro Scientific», США
