Колонки раздаточные сжатого газа SK700-2/CNG+
| Номер в ГРСИ РФ: | 54509-13 |
|---|---|
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | Фирма "Gilbarco GmbH & Co. KG", Германия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 54509-13 |
| Действует | по 06.07.2024 |
| Наименование | Колонки раздаточные сжатого газа |
| Модель | SK700-2/CNG+ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e975c969-8e49-d23b-9360-2e2d289667c3 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 08.08.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 868 п. 35 от 08.08.2013 |
Производитель / Заявитель
Фирма "Gilbarco GmbH", Германия; Фирма "Gilbarco GmbH & Co. KG", Германия (срок свидетельства: 08.08.2018 г.)
Германия
Поверка
| Методика поверки / информация о поверке | МП РТ 1767-2013 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
54509-13: Описание типа
2018-54509-13.pdf
|
Скачать | 177.3 КБ | |
|
54509-13: Методика поверки
2022-mp54509-13.pdf
|
Скачать | 205 КБ |
Описание типа
Назначение
Колонки раздаточные сжатого газа SK700-2/CNG+ предназначены для измерений массы сжатого природного газа по ГОСТ 27577-2000 при заправке транспортных средств.
Описание
Принцип работы колонок раздаточных сжатого газа SK700-2/CNG+ состоит в следующем: сжатый газ из парка баллонов через фильтр и приёмный клапан подаётся в расходомер массовый кориолисовый, из которого через раздаточный рукав с краном поступает в баллон транспортного средства.
Информация о массе топлива, прошедшего через расходомер, по протоколу Modbus или с импульного выхода поступает в электронно-вычислительное устройство. На цифровом табло колонки отображается количество масса топлива, его цена и стоимость.
Установка показания на цифровом табло разового учёта выданного объёма топлива и стоимости в положение нуля производится автоматически при снятии раздаточного крана с колонки.
Основными элементами колонки являются:
- расходомер массовый CNGmass фирмы «Endress+Hauser Flowtec AG», Швейцария (в госреестре средств измерений №37965-08);
- электронно-вычислительное устройство Sandpiper 2 (Е101) производства фирмы «Gilbarco GmbH», Германия;
- раздаточный рукав с краном, выдерживающий давление не менее 35 МПа.
В зависимости от комплектации колонки раздаточные сжатого газа SK700-2/CNG+ могут оснащаться модулями для приёма платежей посредством карт оплаты и/или купюр, принтерами печати чеков, дополнительными информационными дисплеями, панелями предварительной установки дозы, считывателями штрих-кода, радиочастотной идентификацией RFID.
а)
б)

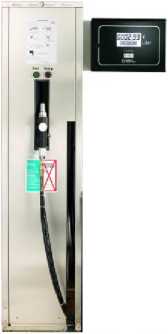

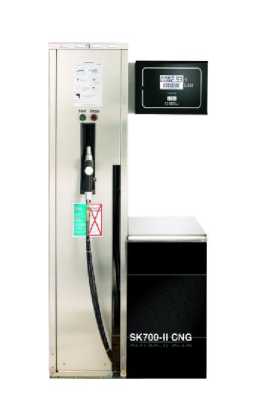

Рисунок 1- Колонки раздаточные сжатого газа SK700-2/CNG+: а) обычное исполнение, б) исполнение с упрощённым дизайном
Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха.

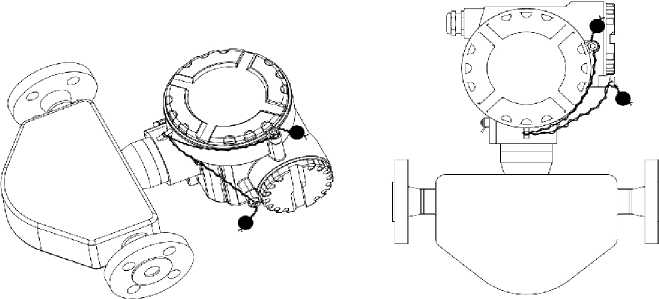

Рисунок 2- Схема пломбировки расходомера массового CNGmass.

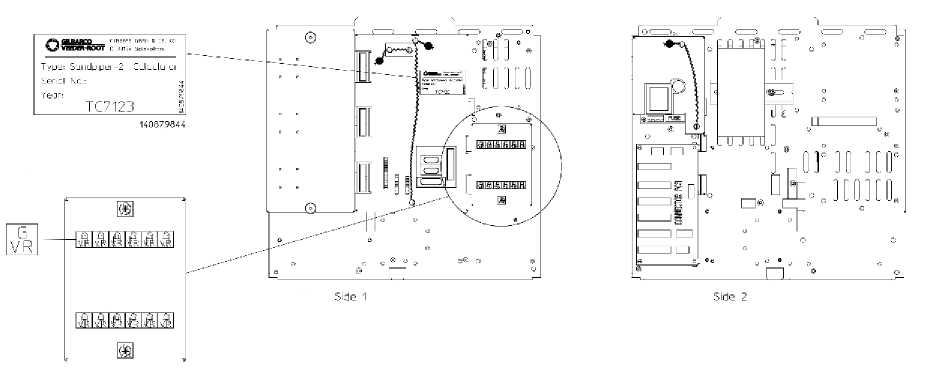

Рисунок 3 - Схема пломбировки электронного блока.
Программное обеспечение
Внутреннее ПО выполняет функции управления клапанами, подсчётом массы выданного газа, вывод информации о массе выданного газа и его стоимости на дисплей и интерфейсы связи, управление режимами работы колонки.
Уровень защиты программного обеспечения колонок раздаточных сжатого газа SK700-2/CNG+ от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SW E101 |
|
Номер версии ПО |
29-04-05E |
|
Цифровой идентификатор ПО (контрольная сумма) |
4FE0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
Наименование ПО |
Программный код для вычислительного устройства Е101 |
Технические характеристики
Таблица 2
|
Наименование параметра |
Значение |
|
Диапазон расходов, кг/мин |
от 0,8 до 80 |
|
Минимальная доза выдачи топлива, кг |
5 |
|
Пределы допускаемой относительной погрешности при выдаче, % - минимальной дозы - дозы больше минимальной |
±1,5 ±1,0 |
|
Максимальное давление сжатого газа, МПа |
2,5 |
|
Рабочее давление сжатого газа, МПа |
1,8 |
|
Напряжение электропитания, В |
+10% 220 -15% |
|
Потребляемая мощность, Вт, не более |
700 |
|
Масса, кг, не более |
450 |
|
Габаритные размеры, мм, не более |
1977x580x882 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
12000 |
|
Условия эксплуатации: - относительная влажность, % - атмосферное давление, кПа - температура окружающей среды, °С |
до 100 от 84,0 до 106,7 от -40 до +55 |
Знак утверждения типа
наносят на маркировочную табличку колонки фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 3- Комплектность средства измерений
|
Наименование |
Количество |
|
Колонка |
1 шт. |
|
Раздаточный рукав с краном |
по заказу |
|
Методика поверки МП РТ 1767-2013 |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
|
Запасные части и принадлежности |
по заказу |
Поверка
осуществляется по документу МП РТ 1767-2013 «Колонки раздаточные сжатого газа SK700-2/CNG+.
Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 21 марта 2013 г.
Основные средства поверки:
- весы, наибольший предел взвешивания 150 кг, класс точности III (средний) по ГОСТ 29329-92.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы в соответствии с рисунками 2 и 3.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация «Gilbarco GmbH», Германия
